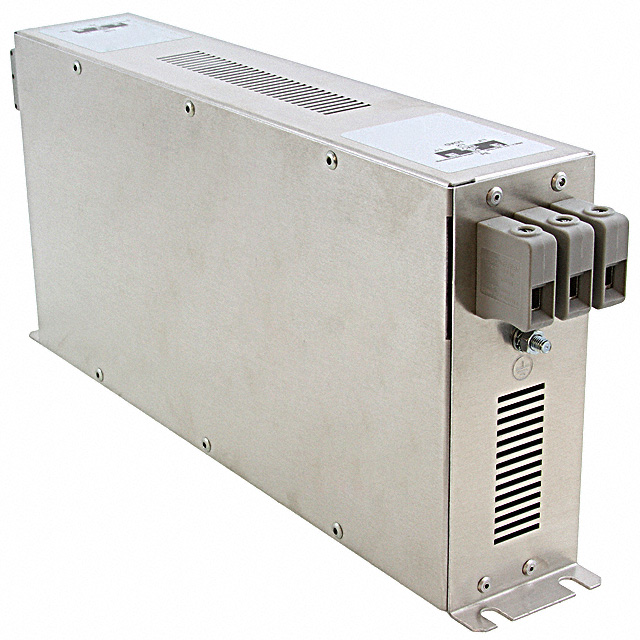

FN3100-35-33

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 0Hz to 60Hz 35A 520VAC Terminal Block Flange Mount
供应商型号: Q-FN3100-35-33
供应商: Schaffner
标准整包数: 10
SCHAFFNER 其他滤波器 FN3100-35-33

FN3100-35-33概述


    产品简介


    产品类型与功能
    Schaffner公司的FN 3100系列是一种专为电机驱动设计的三相滤波器。这类滤波器主要用于降低工业环境中电机驱动产生的电磁干扰(EMI),从而保证系统运行的稳定性和可靠性。
    应用领域
    这些滤波器广泛应用于各类需要高性能电磁兼容性的场合,如传统的电机驱动系统、四象限电机驱动和伺服驱动、不间断电源(UPS)、可再生能源转换器、晶闸管驱动器以及电梯和起重机等工业机械。

    技术参数


    - 最大连续工作电压: 3 x 520/300 VAC
    - 工作频率: DC至60Hz
    - 额定电流: 35至300A @ 50°C
    - 高电位测试电压:
    - P->E: 2750 VDC, 2秒
    - P->P: 2250 VDC, 2秒
    - 防护等级: IP 20
    - 过载能力: 开机时可达额定电流的4倍,持续1分钟不超过额定电流的1.5倍,每小时一次
    - 温度范围:
    - 工作温度: -25°C至+100°C
    - 存储温度: -25°C至+100°C
    - 阻燃性: 符合UL 94 V-2或更高标准
    - 设计认证: 符合UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939
    - 平均无故障时间 (MTBF): >400,000小时 @ 50°C/400V

    产品特点和优势


    - 宽带衰减性能: 在10kHz至30MHz范围内表现出色的衰减效果,适用于多种工业应用。
    - 紧凑型设计: 采用易于安装的书式设计,占用空间小,确保安全操作。
    - 符合Class B限制: 确保符合国际电磁兼容性标准。
    - 终端块设计: 具备触摸安全的终端块,提供可靠的电气连接和电气安全。
    - 多种电流等级: 满足不同应用需求,从35A到300A不等。
    - 低频衰减: 在10kHz以上的低频段具有出色的衰减效果,有效抑制传导干扰。

    应用案例和使用建议


    - 典型应用:
    - 传统电机驱动: 常见于各类机械设备,尤其适合长电缆和高干扰水平的应用环境。
    - 四象限电机驱动和伺服驱动: 需要能量再生模式的应用。
    - 工业应用: 包括各类工业设备和自动化系统。
    - 不间断电源(UPS)和可再生能源转换器: 确保供电系统的稳定性和可靠性。
    - 电梯和起重机: 在大型机械中确保稳定的电力供应。
    - 使用建议:
    - 安装位置选择: 尽量靠近电机驱动装置安装,以减少电缆长度和提高滤波效果。
    - 注意温度控制: 确保工作环境温度不超过100°C,必要时采取散热措施。
    - 正确接线: 使用合适的电缆尺寸和扭矩,确保可靠连接和电气安全。

    兼容性和支持


    - 兼容性: 该产品与各种工业电机驱动系统兼容,可以方便地集成到现有系统中。
    - 支持服务: Schaffner公司提供了详尽的技术支持和服务,包括安装指南、用户手册和技术文档等。

    常见问题与解决方案


    - 问题1: 滤波器发热异常
    - 解决方案: 检查安装位置是否通风良好,必要时增加散热设施;确认负载电流不超过额定值。
    - 问题2: 滤波效果不佳
    - 解决方案: 检查输入输出连接是否正确且牢固;确认电缆长度符合要求;考虑更换为更适合的滤波器型号。

    总结和推荐


    综上所述,FN 3100系列三相滤波器具备出色的电磁兼容性和广泛的应用领域。它的高可靠性、宽广的工作范围和紧凑的设计使其成为工业应用中的理想选择。我们强烈推荐该产品给需要高性能滤波器的客户,特别是在电机驱动和工业自动化领域。
    如果您对Schaffner的产品感兴趣,可以通过其全球销售网络联系当地的合作伙伴获取更多信息和支持。

FN3100-35-33参数

参数
中心频率 -
带宽 -
插入损耗 -
长*宽*高 60mm(长度)*355mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 托盘

FN3100-35-33厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN3100-35-33数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN3100-35-33 FN3100-35-33数据手册

FN3100-35-33封装设计

查看详情并下载
Symbol
Footprint
3D Model
