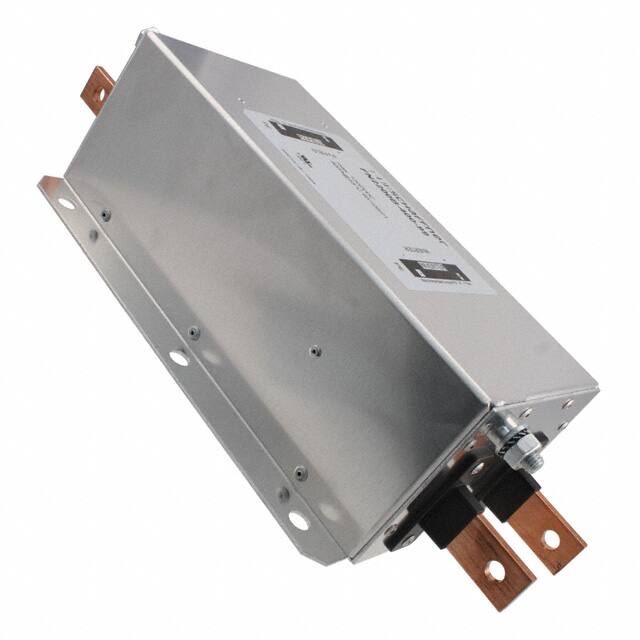

FN2200B-400-99

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 400A 1200VDC Quick Connect Flange Mount
供应商型号: CSJ-ST64823830
供应商: 海外现货
标准整包数: 1
SCHAFFNER 其他滤波器 FN2200B-400-99

FN2200B-400-99概述


    产品简介


    DC Filters FN 2200
    DC Filters FN 2200是专为光伏逆变器设计的电磁兼容(EMC)/电磁干扰(EMI)滤波器。这些滤波器的主要功能是减少导电发射,防止高频干扰辐射,并有助于预防太阳能电池板因高频泄漏电流而导致的过早老化。此外,它们还可以帮助满足国际EMC法规,从而确保整个光伏系统的可靠和无故障运行。

    技术参数


    - 最大连续工作电压:最高1200 VDC
    - 工作频率:直流
    - 额定电流:25至2300 A @ 55°C
    - 高压测试电压:
    - P -> E:3600 VDC(持续2秒)
    - P -> P:3000 VDC(持续2秒)
    - 防护等级:IP 20(25至150 A类型);IP 00(250至2300 A类型)
    - 过载能力:启动时为额定电流的4倍,连续1分钟内为1.5倍,每小时一次
    - 温度范围(操作和存储):-40°C至+100°C
    - 认证:符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939标准

    产品特点和优势


    - 紧凑设计:FN 2200是业界最紧凑的专用DC滤波器,特别适合当今功率电子设备日益缩小的趋势。
    - 低损耗:设计用于极低的功率损耗,以支持整个光伏系统的整体效率。
    - 防止逆向安装:采用不对称的外壳设计,可有效防止现场安装错误。
    - 高可靠性:平均无故障时间(MTBF)高达223,000小时。

    应用案例和使用建议


    典型应用:
    - 光伏逆变器
    - 可用于其他直流应用,如不间断电源(UPS)、直流电机驱动器和直流快速充电器
    使用建议:
    - 确保正确安装,避免逆向安装。
    - 定期检查连接器扭矩,保持推荐值。
    - 遵守制造商的存储和操作温度要求,确保长期稳定性。

    兼容性和支持


    - 兼容性:与电网侧安装的施凡纳交流EMC/EMI滤波器结合使用,可以满足严格的国际EMC标准。
    - 支持:客户可以联系当地的销售和服务中心获取技术支持和维护服务。施凡纳集团在全球设有多个服务中心,提供及时的技术支持和维修服务。

    常见问题与解决方案


    - 问题:滤波器安装后出现异常发热现象。
    - 解决方案:检查连接器扭矩是否达到推荐值,并确保安装正确。
    - 问题:设备运行时发现EMI水平异常高。
    - 解决方案:确认滤波器型号和电流匹配系统需求,并检查是否存在外部干扰源。
    - 问题:滤波器在高温环境下工作不稳定。
    - 解决方案:根据手册建议,确保滤波器的工作温度不超过+100°C,并选择合适的冷却方法。

    总结和推荐


    总结:
    FN 2200是一款高性能的DC滤波器,专为光伏逆变器设计,具有紧凑的设计、低损耗、高可靠性等特点。这些滤波器能有效减少导电发射和高频干扰,保护太阳能电池板免受过早老化,并帮助系统满足国际EMC标准。
    推荐:
    鉴于其优异的性能和广泛的应用场景,FN 2200是非常值得推荐的产品。无论是新项目还是现有系统的升级,选择FN 2200都能显著提升光伏系统的性能和稳定性。

FN2200B-400-99参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 190mm(长度)*416mm(高度)
安装方式 底座安装
零件状态 在售
包装方式 托盘

FN2200B-400-99厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2200B-400-99数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN2200B-400-99 FN2200B-400-99数据手册

FN2200B-400-99封装设计

查看详情并下载
Symbol
Footprint
3D Model
