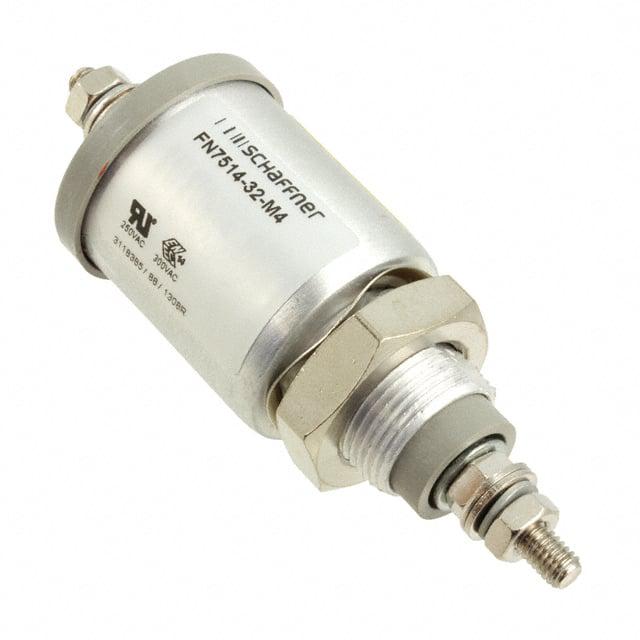

FN 7514-32-M4

产品分类: 其他固定电容
厂牌: SCHAFFNER
产品描述: ±20% 32A 1KV 300V 1KV 100nF 螺纹安装 77mm(长度)
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 其他固定电容 FN 7514-32-M4

FN 7514-32-M4概述

    电子元器件产品技术手册:AC Feedthrough 电容器

    1. 产品简介


    AC Feedthrough 电容器是一种专为交流线路设计的电容器,适用于电源线滤波、提高系统和信息安全、开关设备、通信设备以及医疗设备等领域。这类电容器以其高插入损耗和宽频率范围内的抑制性能而著称。

    2. 技术参数


    - 最大连续工作电压:
    - UL认证:250 VAC, 50/60 Hz
    - ENEC认证:300 VAC, 50/60 Hz
    - 最大直流电压:1000 VDC
    - 额定电流:从10 A到200 A(在60°C条件下)
    - 电容类型:Y2类电容
    - 高电压试验:3000 VDC,持续2秒
    - 绝缘电阻(施加100V DC后60秒):小于0.33 μF时,R > 1500 MΩ;大于0.33 μF时,τ > 5000 s
    - 温度范围:操作和存储温度范围为-40°C到+100°C
    - 阻燃等级:符合UL 94 V-2标准或更高
    - 平均无故障时间(MTBF):
    - 在60°C/300 V条件下,大于200 A的型号:超过850,000小时
    - 小于200 A的型号:超过1,600,000小时

    3. 产品特点和优势


    - 低内部串联电感:有助于减少寄生效应,提高高频性能。
    - 高自谐振频率:适用于更宽的频率范围。
    - 自愈式介电材料:增强可靠性。
    - 高品质与高可靠性:通过多项严格测试,确保长期稳定运行。
    - 穿透式安装:方便安装,提供更好的电气性能。
    - 防扭曲保护:防止安装过程中的不当扭曲,确保结构稳固。

    4. 应用案例和使用建议


    - 应用案例:
    - 用于110/240 VAC电源线的滤波器
    - 提升系统和信息的安全性
    - 功率供应
    - 开关和蜂窝设备
    - 计算机服务器
    - 不间断电源(UPS)
    - 医疗设备
    - 屏蔽室
    - 使用建议:
    - 选择适当的额定电流以匹配应用需求。
    - 确保安装时按推荐扭矩紧固连接端子。
    - 考虑环境温度对电容器寿命的影响。

    5. 兼容性和支持


    - 兼容性:可与多种电子设备和其他组件配合使用,但具体兼容性需根据实际应用确定。
    - 支持和服务:制造商提供全面的技术支持和售后服务,可通过官网获取详细信息和联系全球销售网络。

    6. 常见问题与解决方案


    - Q: 电容器如何确保高温下的可靠性?
    - A: 该电容器采用高耐温材料制造,能够在-40°C到+100°C的温度范围内稳定工作,确保长期可靠运行。
    - Q: 如何正确安装电容器?
    - A: 按照推荐扭矩值紧固连接端子,确保电容器在设备中的稳固安装。

    7. 总结和推荐


    综上所述,AC Feedthrough 电容器具有出色的高频性能和广泛的适用范围,特别适合需要高效滤波和高可靠性应用的场合。由于其优异的技术指标和市场竞争力,强烈推荐在相关应用中使用此产品。

FN 7514-32-M4参数

参数
额定电压-DC 1KV
纹波电流 32A
额定电压 1KV
电容值 100nF
ESR-等效串联电阻 -
介电材料 -
工作寿命 -
容差 ±20%
额定电压-AC 300V
温度系数 -
电容个数 -
长*宽*高 77mm(长度)
安装方式 螺纹安装
零件状态 在售
包装方式 托盘

FN 7514-32-M4厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 7514-32-M4数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他固定电容 SCHAFFNER FN 7514-32-M4 FN 7514-32-M4数据手册

FN 7514-32-M4封装设计

查看详情并下载
Symbol
Footprint
3D Model
