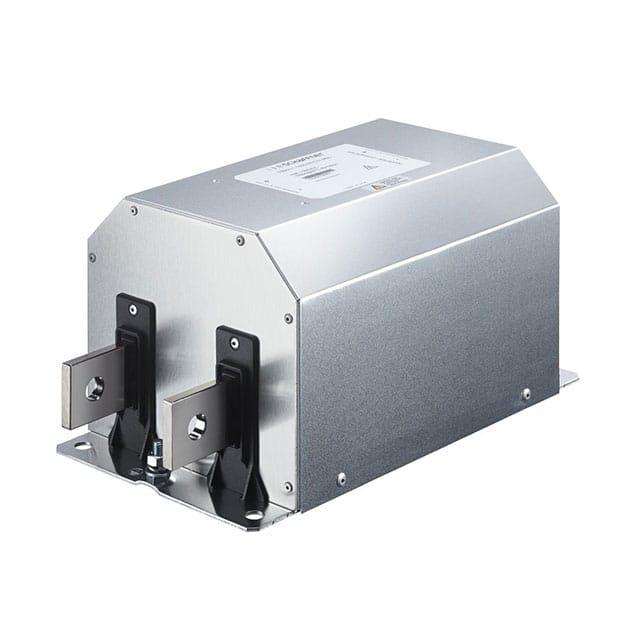

FN 2210-250-99-R5

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相电源线滤波器 FN2210系列, 1000 V 直流, 面板安装
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER EMI滤波器 FN 2210-250-99-R5

FN 2210-250-99-R5概述

    Schaffner DC Filter FN2211 和 FN2210 技术手册

    产品简介


    Schaffner 的 DC Filter FN2211 和 FN2210 是专门设计用于光伏逆变器和其他直流电源应用的高性能滤波器。这些滤波器的主要功能是减少传导发射,降低电磁干扰(EMI)辐射,并有助于防止面板老化。通过优化设计,这些滤波器能够显著提高光伏发电系统的可靠性和稳定性。

    技术参数


    - 最大连续工作电压: 1000 VDC
    - 设计认证: UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939, EN 60721-3, EN 62109
    - 过载能力: 开关瞬间为额定电流的4倍,持续时间不超过8秒;连续运行时为额定电流的1.5倍,每小时一次
    - 工作温度范围: 操作及储存温度范围为-40°C至+100°C
    - 气候类别: 符合 IEC 60068-1 的 40/100/21
    - 终端/外壳材料: 镀镍铜棒/金属外壳
    - 阻燃等级: UL 94V-0
    - 平均无故障时间(MTBF): 在额定环境温度和电压下 >200,000 小时
    - 额定电流范围: 250 A 至 2300 A @ 50°C
    - 高压测试电压: P->E 4800 VDC(2秒),P->P 3600 VDC(2秒)
    - 防护等级: IP 00

    产品特点和优势


    1. 紧凑设计: FN2211 和 FN2210 是目前市场上最紧凑的标准解决方案。
    2. 定制化选项: 可以根据特定应用需求进行灵活定制。
    3. 防反接安装: 采用不对称外壳设计,有助于防止错误安装和电气连接。
    4. 国际标准合规: 符合严格的国际电磁兼容性标准。
    5. 可靠性高: 具有长使用寿命和高可靠性,适用于光伏系统的关键应用。

    应用案例和使用建议


    FN2211 和 FN2210 主要应用于光伏逆变器,额定电流范围从250 A到2300 A。这些滤波器通常安装在光伏逆变器和太阳能电池板之间,用于改善系统的电磁兼容性,降低高频干扰,从而确保整个光伏系统的稳定运行。
    使用建议:
    1. 根据系统接地方案选择适当的 DC 和 AC EMC/EMI 滤波器版本。
    2. 安装时需注意避免反接和错误连接。
    3. 定期检查滤波器的工作状态,确保其长期高效运行。

    兼容性和支持


    - 兼容性: 与施密茨 AC EMC/EMI 滤波器 FN3311/FN3310 结合使用,形成完整的电磁兼容解决方案。
    - 支持: 施密茨公司提供技术支持和售后服务,可以通过当地销售办事处或合作伙伴获得帮助。

    常见问题与解决方案


    1. 如何选择合适的滤波器型号?
    - 根据系统额定电流和应用场景选择相应型号,例如:FN2211-1000-99-C30-R55 适用于1000 A的应用场景。
    2. 滤波器出现异常发热怎么办?
    - 检查负载是否超过额定电流,确认安装是否正确,必要时请咨询技术支持。
    3. 滤波器安装过程中反接如何处理?
    - 检查安装图和接线图,确认无误后再进行连接。如果仍不确定,请联系技术支持。

    总结和推荐


    FN2211 和 FN2210 是设计精良、性能优异的 DC 滤波器,特别适合光伏逆变器和其他直流电源应用。其紧凑的设计、强大的过载能力和高可靠性使其在市场上具有较高的竞争力。对于希望提高光伏系统性能和可靠性的用户来说,这是一款值得推荐的产品。

FN 2210-250-99-R5参数

参数
ESD保护 -
额定电流 250A
通道数 -
电容值 -
电路技术 -
截止频率 -
电感值 -
滤波器阶数 -
额定电压-DC 1KV
电阻 -
中心频率 -
长*宽*高 180mm*145mm*380mm
安装方式 底座安装
零件状态 在售
包装方式 盒装
