首页  >  产品百科  >  FN 3280 H-36-33

FN 3280 H-36-33

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 三相RFI滤波器 FN 3280系列, 300 V 交流, 法兰安装
供应商型号:
供应商:
标准整包数: 0

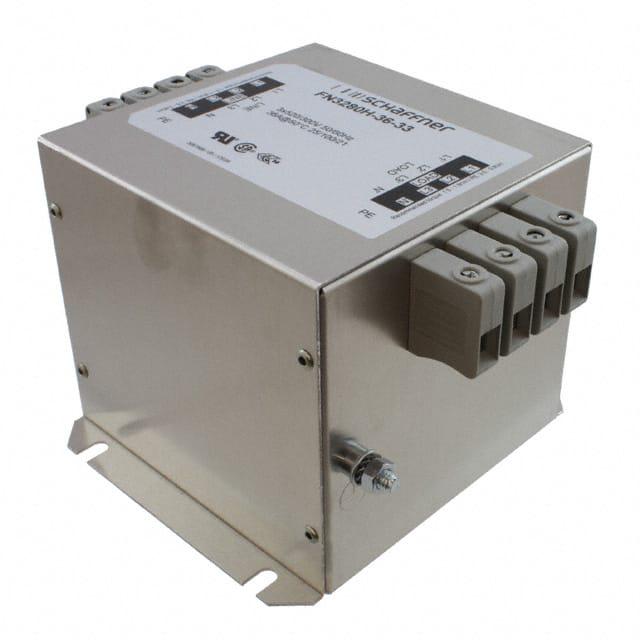

SCHAFFNER EMI滤波器 FN 3280 H-36-33

FN 3280 H-36-33概述


    产品简介


    3-Phase + Neutral Line Filters FN 3280
    FN 3280 是一款适用于工业机械和设备的高端三相线路滤波器。该产品现在可提供高达 600 A 的额定电流。FN 3280 具有紧凑且节省空间的设计,优化用于工业机械。这款滤波器以其出色的衰减性能和低泄漏电流而著称,适合在混合/家庭环境中使用的机械设备(符合 Class A/B 标准)。此外,FN 3280 还能提高系统的电磁兼容性(EMC)。

    技术参数


    - 最大连续工作电压: 3 x 520/300 VAC(480 VAC ± 10%)
    - 工作频率: 直流至 60 Hz
    - 额定电流: 8 至 600 A @ 50°C
    - 高电位测试电压:
    - P/N → E: 2750 VDC,持续 2 秒
    - P → P: 2250 VDC,持续 2 秒
    - P → N: 1300 VDC,持续 2 秒
    - 防护等级:
    - 8 至 200 A 类型:IP 20
    - 300 至 600 A 类型:IP 00
    - 过载能力: 开关时为额定电流的 4 倍;每小时一次,为额定电流的 1.5 倍,持续 1 分钟
    - 温度范围: 工作和储存温度为 -25°C 到 +100°C
    - 燃烧等级: 符合 UL 94 V-2 或更优标准
    - 认证: 符合 UL 1283、CSA 22.2 No. 8 1986 和 IEC/EN 60939 标准
    - MTBF @ 50°C/400 V (Mil-HB-217F): > 360,000 小时

    产品特点和优势


    FN 3280 拥有紧凑、轻巧的“立方”设计,要求最少的安装空间,适合各种复杂的机械输入端条件。易于安装且工具访问方便。此外,8 至 200 A 类型采用坚固的触摸安全端子块,接触面积充足,符合 EN 60204-1 安装标准,广泛应用于工业应用中。FN 3280 可以确保满足混合(Class A)甚至家庭(Class B)环境下的电磁兼容性要求,其衰减性能足以应对高达 12 轴驱动系统及约 10 至 20 米电机电缆的应用需求。其相对较低的泄漏电流也使其可用于某些医疗设备。

    应用案例和使用建议


    典型应用场景包括工业设备、机械、机床以及各种过程自动化系统,特别是在三相和中性线供电条件下。由于其出色的衰减性能,FN 3280 非常适合用于噪音电源、可再生能源应用、高功率办公设备及其它三相和中性线设备。对于使用该滤波器的实际应用,应注意确保电气连接的可靠性和正确安装,以避免可能的电磁干扰。

    兼容性和支持


    FN 3280 滤波器的电气连接适用于不同尺寸的电缆,可根据需要选择合适的导体截面(如 6 mm²、16 mm² 等),并提供相应的推荐扭矩值。此外,厂商还提供详细的技术文档和支持服务,以帮助客户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题: 如何确定正确的额定电流?
    - 解决方案: 查阅滤波器选型表,根据实际负载和预期工作环境来选择合适的型号。
    - 问题: 如何检查电气连接?
    - 解决方案: 使用万用表检测每个接头的电阻值,确保所有连接处无短路或断路现象。
    - 问题: 如何处理过载情况?
    - 解决方案: 在过载发生后立即检查系统,并按需调整额定电流或采取相应保护措施。

    总结和推荐


    FN 3280 是一款专为工业机械和设备设计的高性能三相滤波器。其紧凑的设计、优秀的衰减性能以及低泄漏电流使其在工业应用中表现出色。推荐用于各种复杂的工业环境,尤其是在需要高度电磁兼容性的场合。通过提供详细的文档和技术支持,Schaffner 确保了用户能够正确安装和使用这些滤波器,从而最大化其效能和可靠性。

FN 3280 H-36-33参数

参数
电容值 -
电路技术 -
滤波器阶数 -
额定电压-DC -
通道数 -
中心频率 -
电阻 820 kΩ,660kΩ
截止频率 -
电感值 -
额定电流 36A
ESD保护 -
长*宽*高 180mm*180mm*153mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN 3280 H-36-33厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 3280 H-36-33数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN 3280 H-36-33 FN 3280 H-36-33数据手册

FN 3280 H-36-33封装设计

查看详情并下载
Symbol
Footprint
3D Model
