FN2060B-10-06

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: 470KΩ 10A 800μH 470nF 底座安装 54mm(长度)*85mm(高度)
供应商型号: CSJ-ST34824523
供应商: 海外现货
标准整包数: 1

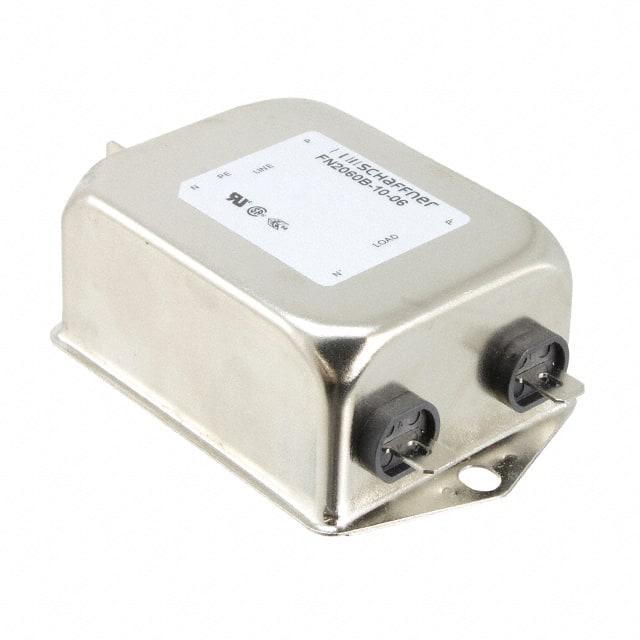

SCHAFFNER EMI滤波器 FN2060B-10-06

FN2060B-10-06概述


    产品简介


    产品名称:Two-Stage Filters FN 2060
    产品类型:Two-Stage Filters(双级滤波器)
    主要功能:用于电磁干扰(EMI)过滤,特别适用于交流和直流电路中的噪声抑制。这些滤波器能够提供高差模和共模衰减,适用于广泛的工业和消费电子产品。
    应用领域:电气和电子设备、消费商品、家用电器、楼宇自动化、工业机械、医疗设备、电子数据处理设备以及办公自动化和数据通信设备。尤其适合需要良好滤波性能的各类嘈杂应用场景。

    技术参数


    - 额定电压:交流电 250 VAC, 50/60 Hz;直流电 250 VDC
    - 工作频率范围:直流至 400 Hz
    - 额定电流:1 到 30 A @ 40°C 最大值
    - 高压测试电压:P –> PE 2000 VAC for 2 秒;P –> PE 2500 VAC for 2 秒 (B 类型);P –> N 1100 VDC for 2 秒
    - 温度范围(运行和储存):-25°C 至 +100°C
    - 认证标准:UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939 (适用于交流和直流应用)
    - 阻燃等级:对应 UL 94 V-2 或更好
    - MTBF(平均无故障时间):40°C/230 V 时为 1,650,000 小时 (B 类型);950,000 小时

    产品特点和优势


    - 设计易于安装:适用于快速机箱安装
    - 多种版本:提供 A 型和 B 型,B 型不含 Y 电容,适合医疗应用;A 型低电容,适合安全性要求高的应用
    - 优异的噪声过滤能力:基于具有高饱和电阻和优良热行为的线圈
    - 可选配置:允许选择不同连接方式以满足具体需求
    - 高衰减性能:针对差模和共模噪声提供高衰减性能
    - 多用途性:可用于多种工业和消费电子产品中

    应用案例和使用建议


    典型应用包括:
    - 电气和电子设备
    - 消费商品
    - 家用电器
    - 楼宇自动化
    - 工业机械
    - 医疗设备
    - 电子数据处理设备
    - 办公自动化和数据通信设备
    - 各种需要良好滤波性能的嘈杂应用
    使用建议:
    - 在选型时,根据具体的应用电流和频率要求选择合适的型号。
    - 考虑到安装位置和环境条件,确保滤波器工作在适宜的温度范围内。
    - 确认所需的额定电流、输入输出连接方式以及机械尺寸。

    兼容性和支持


    兼容性:
    - 与大多数工业和消费电子设备兼容,具体型号可以根据应用需求进行选择。
    - 可通过替换连接器样式(如 -06, -07, -08)来匹配不同的设备接口。
    厂商支持:
    - 全球销售和服务网络遍布多个地区,如中国、芬兰、法国、德国、印度、意大利、日本、新加坡、西班牙、瑞典、瑞士、台湾、泰国、英国和美国。
    - 可访问公司网站(www.schaffner.com)获取更多详细信息和支持服务。

    常见问题与解决方案


    1. 问题: 如何确定合适的产品型号?
    - 解答: 请参考产品的选型表格,根据所需的工作电流、连接方式和其他关键参数来选择合适的产品型号。
    2. 问题: 过压保护是否到位?
    - 解答: 该产品符合 IEC 60664-1 的过压类别 II 规范,具有足够的过压保护能力。
    3. 问题: 如何正确安装?
    - 解答: 请遵循制造商提供的安装指南,确保按照推荐的扭矩值拧紧螺丝,以确保良好的接触和散热效果。

    总结和推荐


    总结:
    - Two-Stage Filters FN 2060 是一款高性能的滤波器,具备高差模和共模衰减性能。
    - 适用于广泛的应用领域,包括工业、消费电子以及医疗设备等。
    - 通过提供不同的版本和型号,能够灵活应对各种应用需求。
    推荐:
    - 推荐在对电磁干扰过滤性能有较高要求的应用中使用该产品。无论是工业生产还是家庭设备,都能提供可靠的噪声过滤效果。

FN2060B-10-06参数

参数
ESD保护 -
电容值 470nF
通道数 -
额定电流 10A
额定电压-DC -
电阻 470KΩ
电感值 800μH
截止频率 -
中心频率 -
滤波器阶数 -
电路技术 -
长*宽*高 54mm(长度)*85mm(高度)
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN2060B-10-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2060B-10-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2060B-10-06 FN2060B-10-06数据手册

FN2060B-10-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
