FN2410-25-33

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 单相RFI滤波器 FN2410系列, 250 V 交流, 底盘安装
供应商型号: 5186216
供应商: 海外现货
标准整包数: 1

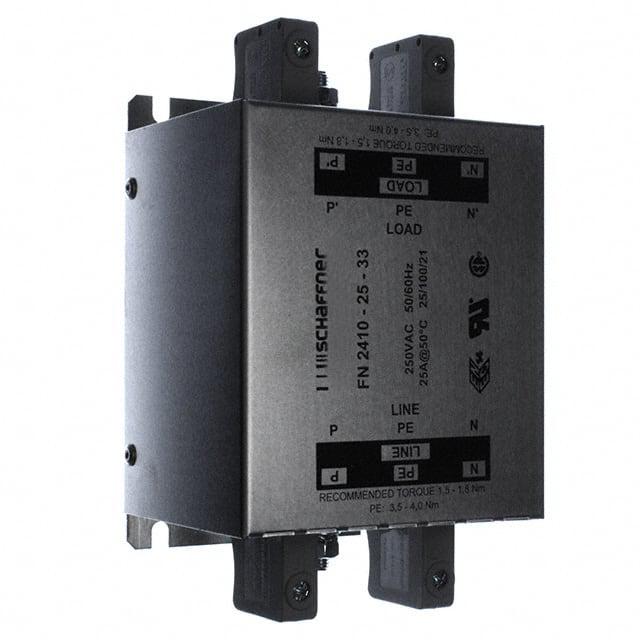

SCHAFFNER EMI滤波器 FN2410-25-33

FN2410-25-33概述


    产品简介


    产品名称:单级滤波器FN 2410 / FN 2412
    产品类型:电磁兼容(EMC)/射频干扰(RFI)滤波器
    主要功能:有效抑制高干扰水平的应用环境中的电磁干扰和射频干扰,适用于工业电子设备。
    应用领域:
    - 小型到中型机器和工业设备
    - 高端单相电源
    - 单相变速电机驱动、逆变器和转换器
    - DIN导轨式安装,适合电气柜内的布线
    - 各种高功率单相或两相供电的噪声应用

    技术参数


    | 参数名称 | 详细说明 |

    | 工作电压 | 单相最大连续运行电压为250 VAC (FN 2410 / FN 2412),两相最大连续运行电压为520/300 VAC (FN 2410H / FN 2412H) |
    | 工作频率 | 直流到400 Hz(除FN 2410H-60/-80/-100: 250 Hz) |
    | 过载能力 | 开机时过载可达额定电流的4倍,持续1分钟内1.5倍额定电流,每小时一次 |
    | 绝缘测试电压 | P –> E: 2000 VAC(2秒),P –> P: 2250 VDC(H型,2秒),P –> N: 1100 VDC(2秒)|
    | MTBF | 50°C/250V下为1,200,000小时,50°C/520V下为250,000小时(H型) |
    | 保护等级 | IP20 |
    | 安装方式 | 快速插拔安装,适合TS 35 DIN导轨,额定电流最高达45 A |

    产品特点和优势


    - 优秀的滤波性能:能有效应对高干扰水平,基于具有高饱和电阻和出色热行为的扼流圈。
    - 快插安装:适合在常见的TS 35 DIN导轨上快速安装,适用于电气柜中的各种应用。
    - 高安全性:工业级安全接线端子提供触摸安全,符合最严格的安全标准。
    - 宽泛的应用范围:适用于广泛的单相和双相应用场合,提供出色的传导衰减性能。
    - 高可靠性:通过UL 1283, CSA 22.2 No. 8 1986, IEC/EN 60939认证,阻燃性能达到UL 94 V-2或更高级别。

    应用案例和使用建议


    应用案例:
    - 单相电源系统:用于控制电机驱动、逆变器等高噪声环境下的电磁干扰。
    - DIN导轨安装:在电力系统和自动化设备中广泛应用,例如制造设备、工业控制单元等。
    使用建议:
    - 确保所有连接正确并紧固,避免因连接不良导致的噪声干扰。
    - 根据具体应用选择合适的额定电流和电压型号,确保最佳过滤效果。
    - 在安装时遵循安全指南,确保所有接线端子都牢固并满足安全要求。

    兼容性和支持


    - 兼容性:该产品适用于主流的电气柜布局和DIN导轨安装,兼容性强。
    - 厂商支持:Schaffner集团提供详尽的技术支持和维护服务,确保客户能够获得专业的帮助。

    常见问题与解决方案


    1. 问题:安装过程中滤波器出现异常噪音。
    - 解决方案:检查所有连接是否稳固,重新拧紧螺钉,并确保接线无误。

    2. 问题:发现滤波器内部发热严重。
    - 解决方案:检查设备是否过载,调整负载至正常范围,并确认通风良好以利于散热。

    总结和推荐


    FN 2410 / FN 2412系列滤波器以其卓越的电磁干扰和射频干扰抑制能力,宽泛的工作范围和简便的安装方式,在工业电子设备中表现出色。特别适用于需要高可靠性和稳定性的应用场景。此外,广泛的产品线和细致的支持体系使其成为市场上极具竞争力的选择。综合考虑,强烈推荐使用这款滤波器。

FN2410-25-33参数

参数
额定电流 25A
电阻 -
额定电压-DC -
滤波器阶数 -
中心频率 -
ESD保护 -
电路技术 -
截止频率 -
电容值 -
电感值 -
通道数 -
长*宽*高 158mm*93mm*93mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 散装

FN2410-25-33厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2410-25-33数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2410-25-33 FN2410-25-33数据手册

FN2410-25-33封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 673.0418
5+ ¥ 658.2347
10+ ¥ 644.1181
库存: 14
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 673.04
