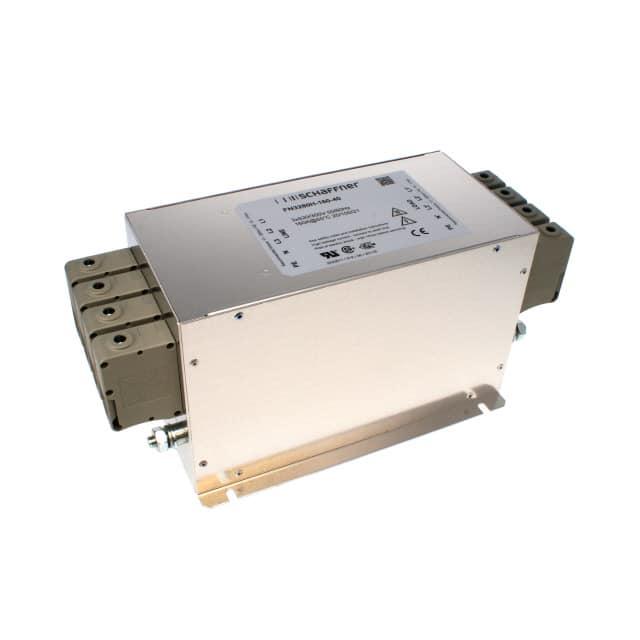

FN 3280 H-160-40

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 3-Phase 0Hz to 60Hz 160A 520VAC Terminal Block Chassis Mount Medical
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 其他滤波器 FN 3280 H-160-40

FN 3280 H-160-40概述


    产品简介


    基本介绍
    FN 3280 是一款高端的三相+中性线滤波器,适用于工业机械设备。这款滤波器的设计紧凑且空间节省,适用于各种工业环境。它具备卓越的衰减性能和低泄漏电流,能够满足混合和家用环境下的电磁兼容性(EMC)要求。产品适合在多种工业机械、机床以及过程自动化系统中使用,特别是在高功率办公设备、可再生能源应用和其他三相电力设备中表现出色。
    主要功能
    - 提供三相+中性线滤波,符合EMC标准。
    - 具备高衰减性能,能有效抑制噪声。
    - 灵活的额定电流范围,覆盖8到600A。
    - 低泄漏电流,减少对敏感设备的影响。
    - 能够提高整个系统的抗干扰能力。
    应用领域
    - 工业机械设备
    - 机床
    - 过程自动化系统
    - 高功率办公设备
    - 可再生能源设备
    - 一些医疗设备

    技术参数


    电气特性
    - 最大连续工作电压:3x 520/300 VAC(480 VAC + 10%可能)
    - 操作频率:DC至60Hz
    - 额定电流:8到600A @ 50°C
    - 高压测试:P/N -> E 2750 VDC 2秒;P -> P 2250 VDC 2秒;P -> N 1300 VDC 2秒
    - 防护等级:IP 20 (8到200A类型);IP 00 (300到600A类型)
    - 过载能力:启动时4倍额定电流,每小时一次1.5倍额定电流1分钟
    工作环境
    - 温度范围(操作和储存):-25°C至+100°C
    - 燃烧特性:对应UL 94 V-2或更优
    - 设计认证:符合UL 1283、CSA 22.2 No. 8 1986、IEC/EN 60939
    - 平均无故障时间:50°C/400V条件下>360,000小时

    产品特点和优势


    - 紧凑轻便的设计,具有立方形状,占用安装空间最小。
    - 安装简便快捷,易于手动和自动工具接入。
    - 固体、触电安全的端子块(8到200A类型),提供足够的接触面积,符合EN 60204-1安装标准。
    - 出色的EMC性能,可确保在混合(Class A)或家庭(Class B)环境中机器的电磁兼容性。
    - 高达12轴驱动设备的驱动轴和长达20米的电机电缆的衰减性能。
    - 过载能力强,适用于高压设备和系统。

    应用案例和使用建议


    应用案例
    FN 3280 滤波器在工业设备、机床、过程自动化系统等设备上得到了广泛应用。其出色的EMC性能使其成为高功率办公设备和可再生能源设备的理想选择。特别是对于一些医疗设备,由于其低泄漏电流特性,也具备良好的适用性。
    使用建议
    - 在安装过程中,请严格按照说明书中的步骤进行操作。
    - 确保输入输出连接正确,并按照推荐的扭矩值紧固螺丝。
    - 定期检查并维护滤波器,以确保其持续稳定运行。

    兼容性和支持


    - 产品设计紧凑,适用于多种三相电力设备和系统。
    - 通过全球各地的销售和支持中心,提供全方位的技术支持和服务。
    - 各种型号的滤波器可以按需定制,以适应不同的应用需求。

    常见问题与解决方案


    1. 问:如何正确安装滤波器?
    - 答: 按照说明书中的步骤进行安装,确保输入输出连接正确,并使用正确的扭矩值紧固螺丝。

    2. 问:在什么情况下需要更换滤波器?
    - 答: 当滤波器的性能下降或出现故障时,应及时更换。可以通过定期检查和维护来预防这些问题。
    3. 问:滤波器的使用寿命是多少?
    - 答: 通常,滤波器的平均无故障时间为50°C/400V条件下的>360,000小时。但具体使用寿命会受到环境和使用情况的影响。

    总结和推荐


    综合评估
    FN 3280是一款性能优异的三相+中性线滤波器,具备紧凑轻便的设计、高衰减性能和低泄漏电流。这些特性使得它非常适合用于工业设备、机床、过程自动化系统等领域,尤其是在需要严格电磁兼容性的场合。此外,它的过载能力和可靠性也为其在高功率设备中的应用提供了有力支持。
    推荐使用
    综上所述,FN 3280是一款值得推荐的产品。其卓越的性能和广泛的应用范围使其成为工业领域中的首选滤波器之一。无论是在高功率设备还是可再生能源应用中,FN 3280都能发挥出色的表现,满足用户的需求。

FN 3280 H-160-40参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 280mm*170mm*170mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN 3280 H-160-40厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 3280 H-160-40数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN 3280 H-160-40 FN 3280 H-160-40数据手册

FN 3280 H-160-40封装设计

查看详情并下载
Symbol
Footprint
3D Model
