FN2410H-60-34

产品分类: EMI滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 双相RFI滤波器 FN2410H系列, 520 V 交流, DIN 导轨
供应商型号: FN2410H-60-34-ND
供应商: Digi-Key
标准整包数: 1

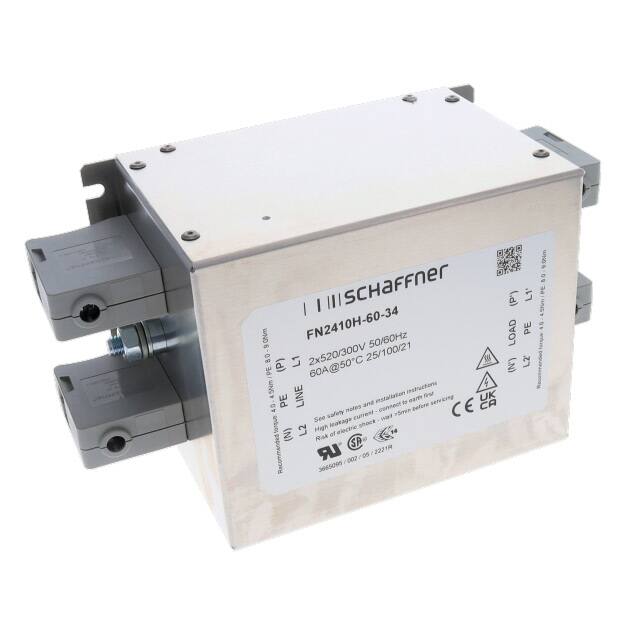

SCHAFFNER EMI滤波器 FN2410H-60-34

FN2410H-60-34概述

    单级滤波器:FN 2410/FN 2412

    产品简介


    单级滤波器FN 2410和FN 2412是专为工业电子产品设计的电磁兼容(EMC)和射频干扰(RFI)滤波器。这些滤波器特别适用于需要处理高干扰水平的应用场景,比如小到中型机器、工业设备、高端单相电源供应器、单相变频电机驱动装置、逆变器和转换器等。它们能够有效减少传导干扰,确保设备的正常运行。

    技术参数


    | 参数 | 规格 |

    | 最大连续工作电压 | 1x 250 VAC (FN 2410/FN 2412)
    2x 520/300 VAC (FN 2410 H/FN 2412 H) |
    | 工作频率 | 直流至400 Hz |
    | 额定电流 | 8 至 100 A @ 50°C (FN 2410)
    8 至 45 A @ 50°C (FN 2412) |
    | 高电压试验电压 | P -> E 2000 VAC for 2 sec
    P -> N 1100 VDC for 2 sec
    P -> E 2700 VDC for 2 sec (H 类型)
    P -> P 2250 VDC for 2 sec (H 类型) |
    | 保护等级 | IP 20 |
    | 过载能力 | 开关时4倍额定电流,每小时一次1.5倍额定电流持续1分钟 |
    | 温度范围 | 操作和存储温度 -25°C 至 +100°C |

    产品特点和优势


    1. 卓越的滤波性能:采用高饱和抗阻和优异热性能的电感器,即使在非常嘈杂的应用和全负载条件下也能保持预期的滤波效果。
    2. 快速安装:可方便地安装在流行的TS 35 DIN导轨上,适用于工业柜安装。
    3. 高安全性:提供安全的工业级接线端子,防止无意间接触带电部件,满足严格的安装标准。
    4. 多电压版本:提供单相和双相供电版本,适用于不同电压需求的应用场景。
    5. 优良的可靠性:设计符合UL 94 V-2或更好的燃烧等级,具有较长的平均故障间隔时间(MTBF)。

    应用案例和使用建议


    这些滤波器广泛应用于小到中型机器和工业设备中,尤其是在那些对电磁干扰敏感的场合。例如,在单相变频电机驱动装置和逆变器中,它们可以显著提高系统的稳定性和可靠性。对于电气柜内安装,推荐使用这些滤波器来改善整体的电磁兼容性。此外,针对高功率单相或双相供电系统,使用这些滤波器也是理想选择。
    使用建议:
    - 在安装前,请确认工作电压和电流与滤波器的额定值匹配。
    - 确保安装环境温度在指定范围内,避免过热。
    - 在接线过程中,遵守推荐的扭矩要求以确保连接的可靠性。

    兼容性和支持


    这些滤波器与市面上常见的TS 35 DIN导轨兼容,使得安装变得快速且简便。此外,厂商提供了丰富的技术支持和售后服务,包括详细的安装指南和在线技术支持。

    常见问题与解决方案


    1. Q: 安装后滤波器出现过热现象
    - A: 检查是否超出了额定电流和工作温度范围,适当调整负载以降低功耗。
    2. Q: 设备启动时电流波动较大
    - A: 可能是因为滤波器未正确安装或接线不当,检查并重新安装确保正确的电气连接。
    3. Q: 设备电磁干扰仍然存在
    - A: 调整滤波器的额定电流,确保滤波器能够在高频下工作,减少电磁干扰。

    总结和推荐


    综上所述,FN 2410/FN 2412单级滤波器凭借其卓越的滤波性能、快速安装能力和高度的安全性,在众多应用场景中表现出色。这些滤波器非常适合用于处理高干扰水平的工业电子产品,特别是在电磁兼容性要求较高的环境中。如果您正在寻找一个高效可靠的滤波解决方案,FN 2410/FN 2412是您的不二之选。

FN2410H-60-34参数

参数
截止频率 -
电阻 -
额定电压-DC -
中心频率 -
电路技术 -
通道数 -
电容值 -
ESD保护 -
滤波器阶数 -
额定电流 60A
电感值 -
长*宽*高 218mm*115mm*115mm
安装方式 底座安装
应用等级 通用级
零件状态 在售
包装方式 托盘

FN2410H-60-34厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN2410H-60-34数据手册

厂牌 PDF简要描述 下载
SCHAFFNER EMI滤波器 SCHAFFNER FN2410H-60-34 FN2410H-60-34数据手册

FN2410H-60-34封装设计

查看详情并下载
Symbol
Footprint
3D Model
