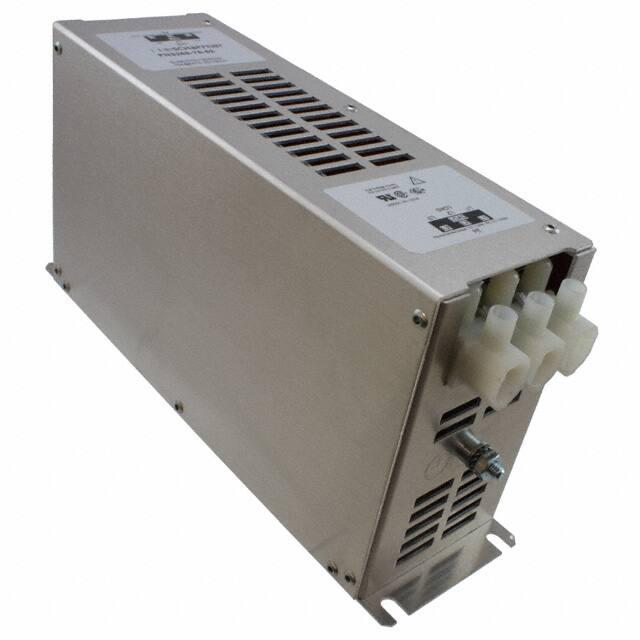

FN 3258-75-52

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述: Power Line Filter 0Hz to 60Hz 75A 480VAC Terminal Block Flange Mount
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 其他滤波器 FN 3258-75-52

FN 3258-75-52概述


    产品简介


    Schaffner FN 3258 三相滤波器 是一款专为电机驱动应用设计的紧凑型电磁兼容性(EMC)/射频干扰(RFI)滤波器。其核心功能在于通过提供出色的噪声抑制能力,确保电机驱动系统的稳定运行。该产品广泛应用于伺服驱动、变频器、逆变器以及各种能源转换装置如机器和过程自动化设备。此外,它还适用于暖通空调(HVAC)系统、电梯、电源供应及不间断电源(UPS)等领域。

    技术参数


    | 参数 | 值 |

    | 最大连续工作电压 | 3x 480/277 VAC (FN 3258);3x 520/300 VAC (FN 3258 H) |
    | 工作频率 | DC至60Hz |
    | 额定电流 | 7至180A(@50°C) |
    | 高电位测试电压 | P-E:2650/2750 VDC,持续2秒;P-P:2100/2250 VDC,持续2秒 |
    | 防护等级 | IP20 |
    | 过载能力 | 1.5倍额定电流,持续1分钟,每小时一次;4倍额定电流,启动时 |
    | 温度范围 | 操作及存储温度范围:-25°C至+100°C |
    | 燃烧等级 | UL 94 V-2或更好 |
    | MTBF | 50°C/400V时,300,000小时 |

    产品特点和优势


    Schaffner FN 3258 三相滤波器 的核心优势在于其紧凑且纤薄的设计,使得安装简便,即使在空间受限的情况下也能轻松安装。此外,该滤波器提供多种安全端子块选项,可以快速选择适合的应用连接方式。这不仅提高了用户的便利性,还能确保滤波器在不同应用场景中的可靠性。

    应用案例和使用建议


    该滤波器适用于多种工业应用,如伺服驱动、变频器、逆变器和各类能源转换设备。例如,在工业机器人控制系统中,滤波器能够有效抑制电机产生的噪声,提高系统的稳定性。为了确保最佳性能,建议在安装过程中遵循推荐的扭矩值,并考虑滤波器在高温环境下的散热问题。

    兼容性和支持


    Schaffner提供了一系列的全球销售和支持服务,包括中国、芬兰、法国、德国等多个国家和地区。同时,他们也提供了详尽的产品文档和技术支持服务,确保用户能够获得全方位的支持。

    常见问题与解决方案


    1. 问:如何确定正确的滤波器型号?
    - 答: 根据电机的额定电流和工作电压,参考产品选型表来确定合适的滤波器型号。
    2. 问:如何正确安装滤波器?
    - 答: 安装前应先确认所有电气连接符合标准,并根据推荐的扭矩值紧固接线。
    3. 问:滤波器的工作温度范围是多少?
    - 答: 操作和存储温度范围为-25°C至+100°C。

    总结和推荐


    Schaffner FN 3258 三相滤波器 在紧凑性、可靠性及广泛的适用性方面表现出色。其卓越的技术参数和多项独特优势使其成为电机驱动系统中的首选解决方案。鉴于其广泛的应用领域和良好的市场口碑,强烈推荐给需要高可靠性和良好抗噪性能的用户。

FN 3258-75-52参数

参数
插入损耗 -
中心频率 -
带宽 -
长*宽*高 80mm*270mm*270mm
安装方式 底座安装
应用等级 通用级
零件状态 新设计不推荐
包装方式 托盘

FN 3258-75-52厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 3258-75-52数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN 3258-75-52 FN 3258-75-52数据手册
