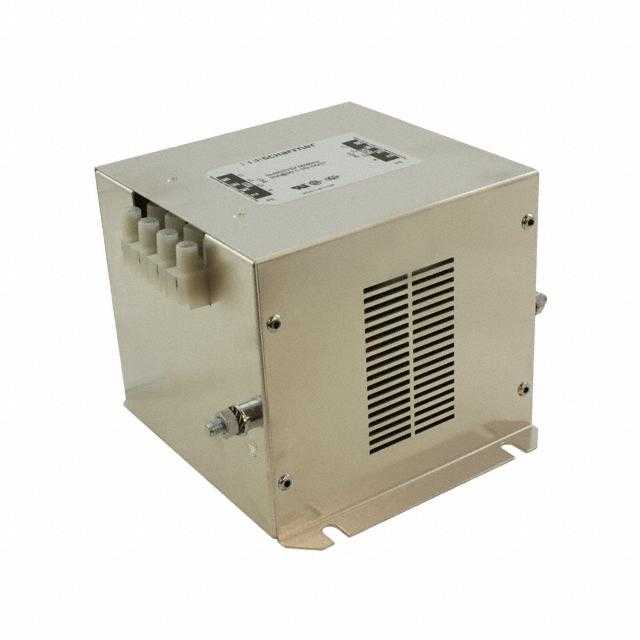

FN256-25-47

产品分类: 其他滤波器
厂牌: SCHAFFNER
产品描述:
供应商型号: ET-1209487
供应商: 海外现货
标准整包数: 1
SCHAFFNER 其他滤波器 FN256-25-47

FN256-25-47概述

    FN 256 EMC Filter 技术手册

    产品简介


    FN 256 是一款通用型三相及中性线滤波器,设计用于对工业控制设备、医疗电子系统以及其他高功率办公设备进行高效过滤。这款滤波器专为不对称负载应用而设计,适用于不同相位上的未充分滤波的转换器和开关电源,可以有效减少电流不平衡和显著干扰问题。

    技术参数


    - 最大连续工作电压:3×480/277VAC
    - 工作频率:直流至60Hz
    - 额定电流:8A 至 160A(在50°C时)
    - 高压测试电压:P–>E 2650VDC (2秒);P–>P 2100VDC (2秒)
    - 防护等级:IP20
    - 温度范围(操作和储存):-25°C 到 +100°C
    - MTBF(平均无故障时间):在50°C/400V条件下为600,000小时
    - 过载能力:启动时为4倍额定电流,每小时1分钟内可达到1.5倍额定电流

    产品特点和优势


    FN 256 滤波器具有多种独特功能和优势,例如紧凑的空间设计、选择多种连接方式、低运行漏电流等。通过单阶段滤波电路,能够高效地降低对称和非对称干扰。此外,其轻质铝合金外壳保证了安装便利性,适合控制面板和电力柜内的安装。

    应用案例和使用建议


    FN 256 主要应用于高功率办公设备、电源供应、不间断电源(UPS)、医疗应用及电力机柜等。具体应用案例包括工业控制设备和医疗电子系统的不对称负载处理。对于这些应用场景,建议根据实际需求选择合适额定电流和连接方式的型号,以确保最佳的过滤效果。

    兼容性和支持


    FN 256 滤波器提供了多种连接方式选项,并且其电气特性与常见的熔丝值相匹配,便于快速便捷的应用特定滤波器选择和部署。制造商提供了详尽的支持服务,用户可以通过访问 www.schaffner.com 来查找更详细的信息和支持。

    常见问题与解决方案


    1. 问:启动时如何保护滤波器?
    答:启动时的过载保护可以通过设定的启动时的过载能力来保障,即4倍额定电流。

    2. 问:如何安装滤波器?
    答:依据机械数据表中的尺寸和安装孔位置进行安装,并遵循推荐的扭矩设置以确保紧固可靠。

    3. 问:滤波器的温度限制是多少?
    答:标准条件下的温度限制为-25°C到+100°C,特殊型号在40°C环境下也适用。

    总结和推荐


    综上所述,FN 256 三相及中性线滤波器凭借其高性能的技术参数、紧凑的设计以及广泛的应用范围,在工业控制和医疗电子等领域中具备明显的优势。因此,我们强烈推荐在需要高效滤波解决方案的应用场景中使用这款滤波器。

FN256-25-47参数

参数
带宽 -
插入损耗 -
中心频率 -
长*宽*高 153mm*166mm*166mm
安装方式 底座安装
应用等级 通用级
零件状态 停产
包装方式 托盘

FN256-25-47厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN256-25-47数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 其他滤波器 SCHAFFNER FN256-25-47 FN256-25-47数据手册

FN256-25-47封装设计

查看详情并下载
Symbol
Footprint
3D Model
