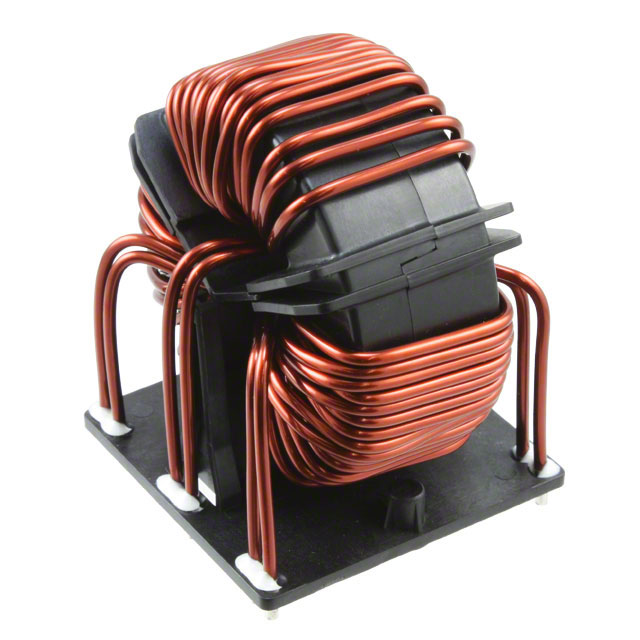

RB8532-36-0M8

产品分类: 共模滤波器
厂牌: SCHAFFNER
产品描述: Schaffner 830 μH共模电感, RB系列, 36A最大直流, 径向, 5.08mm引线节距
供应商型号: 7690625
供应商: 欧时
标准整包数: 1
SCHAFFNER 共模滤波器 RB8532-36-0M8

RB8532-36-0M8概述

    Common-mode Chokes RB Series 技术手册

    产品简介


    Common-mode Chokes RB系列 是一种电流补偿扼流圈(Current-compensated Chokes),专门用于抑制电源线上的电磁干扰(EMI)。这种扼流圈适合交流电压高达600 VAC或直流电压高达1000 VDC的应用,适用于多种电力电子设备,如中功率范围驱动器、光伏逆变器、快速充电器、充电桩、不间断电源(UPS)和开关电源。它们广泛应用于工业自动化、光伏发电系统及各种电子设备中,以提升系统的EMI性能和可靠性。

    技术参数


    - 额定电流:16至50安培
    - 最大连续工作电压:600 VAC/1000 VDC
    - 操作频率:直流至400 Hz
    - 工作温度范围:-40°C 至 +125°C
    - 高电位测试电压:绕组对绕组 2500 VAC,持续60秒
    - 耐热行为:坚固化的饱和和热行为
    - 冷却方式:自然对流/强制对流冷却
    - MTBF(平均无故障时间):在40°C/230 V下 >5,000,000小时(根据Mil-HB-217F标准)

    产品特点和优势


    - 紧凑尺寸:体积小巧,重量轻,便于安装。
    - 低磁泄漏:设计减少了磁泄漏,提高了系统效率。
    - 优秀绝缘:出色的绕组绝缘确保长时间使用。
    - 标准化脚印:便于PCB布局设计。
    - 广泛的电感值选择:从1 mH到200 mH不等,满足不同应用需求。
    - 定制版本:可根据客户需求提供特殊定制型号。

    应用案例和使用建议


    典型应用 包括中功率范围的驱动器、光伏逆变器、快速充电器、充电桩、UPS和开关电源。这些扼流圈常用于电源线上的EMI噪声过滤,可显著提高设备的EMI性能和可靠性。在具体应用中,应根据不同的负载电流和工作条件选择合适的型号。例如,在需要较高额定电流的应用中,应选择较大的电感值型号,如RB 8522-50-0M8,而在需要较低额定电流的应用中,可以选择较小电感值型号,如RB 6122-25-0M6。
    使用建议:
    - 在应用时注意额定电流和工作温度的限制,确保设备正常运行。
    - 对于需要更高冷却效果的应用,建议采用强制冷却方式,并参考应用指南进行选型。
    - 使用合适的配件,如评价板(evaluation board),以方便测试和验证。

    兼容性和支持


    该系列产品兼容性强,能够与其他标准电子元器件良好配合使用。制造商提供了详细的评估板和PCB脚印信息,方便用户进行开发和测试。此外,用户还可以联系当地的销售和应用中心获取进一步的技术支持和维护服务。

    常见问题与解决方案


    - 问题1:如何正确安装Common-mode Chokes RB系列?
    - 解决方案:请参考制造商提供的安装指南,按照规定的步骤进行安装。确保安装位置和方向符合要求,避免接线错误导致损坏。
    - 问题2:如何选择合适的型号?
    - 解决方案:根据应用的具体需求(如额定电流、电感值、工作温度等)选择合适的型号。制造商提供了详细的选择表格和应用指南,可供参考。
    - 问题3:如何测试产品的性能?
    - 解决方案:利用制造商提供的评估板和测试仪器进行性能测试。确保测试条件符合标准要求,以获得准确的测量结果。

    总结和推荐


    Common-mode Chokes RB系列 是一款专为抑制电磁干扰而设计的高性能扼流圈,具有高可靠性和良好的电气性能。其广泛的应用范围和易于集成的设计使其成为众多电力电子设备的理想选择。对于需要优化EMI性能的应用场景,推荐使用该系列产品。总之,这款产品在质量和性能方面表现出色,是一款值得信赖的产品。

RB8532-36-0M8参数

参数
额定电流 36A
线路数量 3
额定电压-AC 600V
额定电压-DC 1KV
阻抗 -
电感值 830μH@ 400Hz
直流电阻 2.3mΩ(Typ)
长*宽*高 76mm*63mm*82mm
安装方式 垂直安装,通孔安装
零件状态 在售
包装方式 散装

RB8532-36-0M8厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。
