首页  >  产品百科  >  FN9255M-10-06

FN9255M-10-06

厂牌: SCHAFFNER
产品描述: Power Entry Module Filtered PL 3 POS 250VAC/120VAC 10A ST 1 Port
供应商型号: 631-FN9255M-10-06
供应商: Mouser
标准整包数: 1

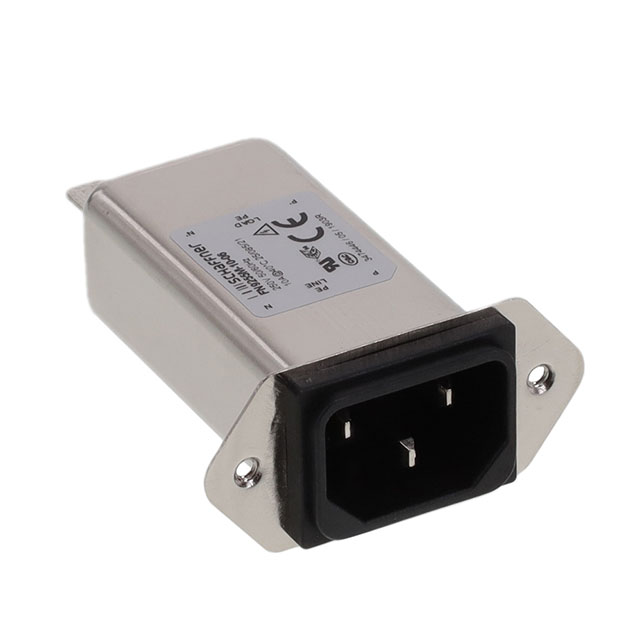

SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN9255M-10-06

FN9255M-10-06概述

    Schaffner FN9255 IEC Inlet Filters:高性能双重阶段输入滤波器

    产品简介


    Schaffner FN9255 IEC输入滤波器是一款高性能的双阶段输入滤波器,符合IEC标准的C14和C20接口。它适用于多种医疗和工业设备,如医疗装置、诊断设备、计算设备、家用电器等。FN9255的设计旨在提供优异的电磁兼容性(EMC)过滤能力,并通过紧凑的封装实现高效的性能表现。

    技术参数


    - 输入电流范围:最高可达20安培(2A至20A)
    - 最大连续工作电压:250 VAC,50/60 Hz
    - 操作频率:直流到400 Hz
    - 额定电流:2至20安培(在40℃下)
    - 认证:ENEC, CQC, UL等
    - 高压测试:P –> PE 2000 VAC(标准类型);P –> PE 2500 VAC(B型)
    - 温度范围:工作和存储温度为-25°C至+85°C
    - 防电涌保护:符合IEC61000-4-5(仅限差模)
    - 阻燃等级:UL 94 V-0

    产品特点和优势


    1. 高性能过滤:由于采用了双阶段设计,FN9255提供了从150kHz到300MHz的优异衰减性能。
    2. 高饱和电阻率和热稳定性:具有优秀的饱和电阻率和热行为,适合在极端环境中使用。
    3. 多样的安装方式:提供后装法兰和前装法兰或插接式安装选项。
    4. 医疗合规性:FN9255 B版本符合IEC/EN 60601-1的1MOP要求,适用于医疗设备。
    5. 广泛的认证:该产品符合所有必要的安全认证,包括GB/T 15287和GB/T 15288等标准。

    应用案例和使用建议


    - 典型应用场景:医疗设备、计算机及配件、液晶显示器(LCD)、测试测量设备、家用电器、便携式电子设备、小型到中型机器等。
    - 使用建议:
    - 在选择合适的型号时,确保其额定电流满足设备的要求。
    - 安装过程中,要考虑到空间限制和连接方式的选择,以保证最佳的EMC性能。
    - 对于振动敏感的应用场景,建议使用具有锁定系统的电源线。

    兼容性和支持


    - 兼容性:FN9255适用于各种标准的IEC C14/C20接口,并可与多种电源线配套使用。
    - 支持:Schaffner公司提供全面的技术支持和维护服务,可以通过官网找到更多详细信息。

    常见问题与解决方案


    - 问题一:如何安装FN9255?
    - 解决办法:参考手册中的机械数据部分,根据产品型号选择适当的安装方式(如后装法兰或插接式安装),并按照指示进行安装。
    - 问题二:如何确保产品的正常运行?
    - 解决办法:确保设备的工作电压不超过250 VAC,并在工作环境中避免过高的温度变化,定期检查安装情况。

    总结和推荐


    总体而言,Schaffner FN9255 IEC输入滤波器以其出色的过滤性能、广泛的适用范围和严格的认证标准,成为众多应用中的理想选择。无论是在医疗、工业还是消费电子领域,FN9255都能提供卓越的性能表现。强烈推荐此款产品用于需要高水平电磁兼容性的场合。

FN9255M-10-06参数

参数
长*宽*高 54.5mm*28.1mm*20.6mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN9255M-10-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN9255M-10-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN9255M-10-06 FN9255M-10-06数据手册

FN9255M-10-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.621 ¥ 199.5975
10+ $ 19.6776 ¥ 166.2757
25+ $ 17.6148 ¥ 148.8451
60+ $ 16.902 ¥ 142.8219
120+ $ 16.3275 ¥ 137.9674
300+ $ 16.0335 ¥ 135.4831
库存: 18
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 199.59
