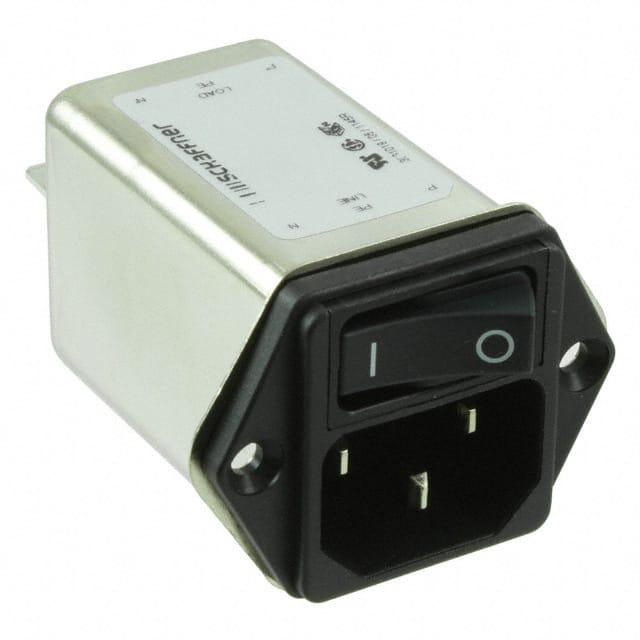

FN 9264-2-06

厂牌: SCHAFFNER
产品描述: Schaffner 单相EMI滤波器 FN9264系列, 250 V 交流, 法兰安装
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN 9264-2-06

FN 9264-2-06概述


    产品简介


    产品名称:IEC Inlet Filter FN 9264
    类型:通用电源入口模块
    主要功能:提供2极开关,具备高性能滤波功能,符合国际标准。
    应用领域:适用于便携式电子设备、电子数据处理(EDP)及办公设备、单相电源供应器、开关电源、测试测量仪器以及医疗电气设备等。

    技术参数


    - 额定电流:1至10安培 @ 40°C
    - 最大连续工作电压:250 VAC, 50/60 Hz
    - 工作频率范围:DC至400 Hz
    - 绝缘强度测试电压:
    - P到PE:2000 VAC(标准) / 2500 VAC(B型)
    - P到N:760 VAC
    - 防护等级:IP40
    - 工作温度范围:-25°C 至 +85°C
    - 设计认证:对应UL 60939-3、CSA Std C22.2 No. 8、IEC/EN 60939-3、GB/T15287、GB/T15288
    - 平均无故障时间(MTBF):≥ 616,000小时 @ 40°C / 230V
    - 浪涌电流:100 A

    产品特点和优势


    - 出色的传导衰减性能:采用饱和电阻高、热性能好的电感器。
    - 高质2极开关:确保全极断开。
    - 易装配的端子:Faston端子便于组装。
    - 符合标准:满足IEC/EN 60601-1对爬电距离和间隙的要求。
    - 安装类型多样:提供法兰安装和卡入式两种版本。

    应用案例和使用建议


    典型应用场景:
    - 便携式电子设备:需要小型化、低功耗滤波器的应用场景。
    - 单相电源供应器:用于办公室和家庭的小型电器。
    - 医疗设备:如诊断和治疗仪器,需要稳定可靠的电源过滤。
    使用建议:
    - 在设计电路时考虑浪涌电流的冲击,确保电路安全。
    - 在高温环境下使用时,注意散热设计以延长使用寿命。
    - 考虑与电源锁具配件一起使用,提高系统的安全性。

    兼容性和支持


    - 兼容性:支持多种标准认证,可广泛应用于不同国家和地区的产品。
    - 厂商支持:提供技术支持和维护服务,具体请联系当地销售伙伴。

    常见问题与解决方案


    - Q: 高频信号干扰问题如何解决?
    - A: 通过配置合适的滤波器设置,调整电路板上的布局和接地策略,可以有效减少高频干扰。
    - Q: 如何判断设备是否正常工作?
    - A: 检查面板上的指示灯,确认是否有报警信息,必要时可以使用万用表进行电压检测。
    - Q: 泄漏电流过大如何处理?
    - A: 检查安装的电源线和滤波器是否完好,必要时更换新的滤波器。

    总结和推荐


    FN 9264系列IEC入口滤波器以其出色的衰减性能、良好的机械结构设计和广泛的适用性,在市场上具有较强的竞争力。适用于多种电子设备,尤其是需要稳定电源过滤的应用场合。如果您的项目需要高效的电源过滤,且对工作环境要求较高,这款产品将是不错的选择。强烈推荐给寻求高质量电源解决方案的设计工程师和技术采购人员。

FN 9264-2-06参数

参数
长*宽*高 35mm*46mm*65.3mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

FN 9264-2-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 9264-2-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN 9264-2-06 FN 9264-2-06数据手册
