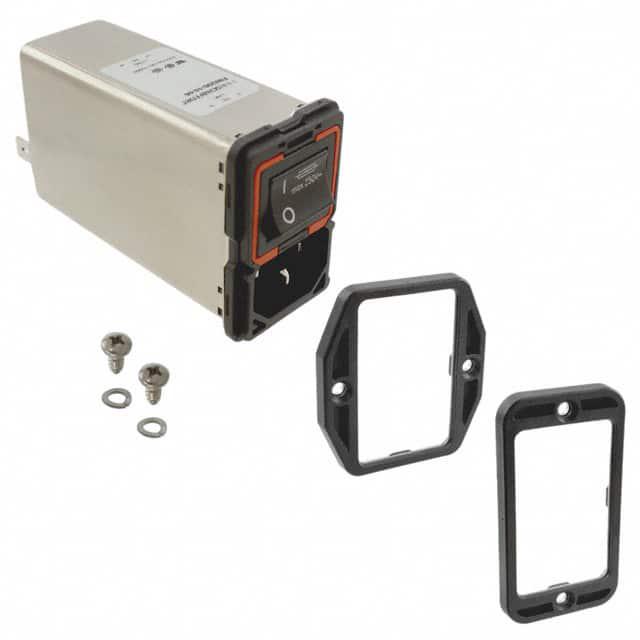

FN 9290-4-06

厂牌: SCHAFFNER
产品描述: Schaffner IEC/EN 60601-1插座滤波器, 额定电压250 V 交流, 额定电流4A, 2 极开关, 面板
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN 9290-4-06

FN 9290-4-06概述


    产品简介


    IEC Inlet Filters FN 9290
    产品类型:
    IEC插座滤波器(IEC Inlet Filters),是用于电源入口的电磁干扰(EMI)过滤装置。
    主要功能:
    FN 9290提供双重过滤级设计,可显著降低电磁干扰(EMI)。该模块具有快速、高效及高可靠性的特点,适用于各种消费电子产品、医疗设备及工业应用场合。
    应用领域:
    广泛应用于便携式电器设备、办公设备、测试和测量设备、医疗设备、音频/视频及信息技术和通信设备等领域。

    技术参数


    - 最大连续工作电压: 250 VAC, 50/60 Hz
    - 额定电流: 1至10 A @ 40°C
    - 操作频率范围: DC 至 400 Hz
    - 泄漏电流: 标准型 <500 uA (250 VAC/50 Hz); 医用型 <5 uA (250 VAC/50 Hz)
    - 耐压强度: P -> PE: 2000 VAC (标准型), 2500 VAC (B型); P -> N: 760 VAC
    - 认证标准: 符合 UL 1283, CSA 22.2 No. 8 1986, EN 60939, EN 60950, EN 60601-1, UL 544, EN 60320 等
    - 阻燃等级: UL 94 V-2 或更好
    - 工作温度范围: -25°C 到 +85°C
    - 防护等级: 前面板 IP 40 (根据 IEC 60529)
    - 终端防护等级: 前面板 IP 20 (防手指触碰)
    - 弹簧端子适用线径范围: 0.2–1.5 mm² / 24–16 AWG 单芯或多股线
    - 平均无故障时间: MTBF @ 40°C/230 VAC > 1,000,000 小时

    产品特点和优势


    - 良好的传导衰减性能: 双重滤波级设计,基于具有高饱和电阻率和优良热行为的扼流圈,有效减少电磁干扰。
    - 卓越的屏蔽效果: 采用深冲铁板外壳,提供最佳的磁屏蔽。
    - 多种安装方式: 支持后/前法兰安装或卡入式版本。
    - 额外保险丝支架: 拥有双保险丝支架,配备额外保险丝,方便更换。
    - 双极开关: 配备不发光的暗标记开关。
    - 灵活接线方式: 提供快速接线端子或弹簧端子连接方式。
    - 医疗设备版本: 医用版本符合 IEC/EN 60601-1 标准。
    - 广泛适用性: 所有版本均符合 IEC/EN 62368-1 标准,适用于多种应用场景。

    应用案例和使用建议


    典型应用:
    - 便携式电子设备
    - 消费类电器
    - 办公设备
    - 单相及开关模式电源供应器
    - 测试和测量设备
    - 医疗电气设备(如诊断仪器)
    使用建议:
    - 在安装过程中确保电源线正确连接,遵循安装指南进行操作。
    - 定期检查保险丝状态并及时更换损坏的保险丝。
    - 避免将该模块暴露在极端高温或潮湿环境中,以延长使用寿命。

    兼容性和支持


    - 兼容性: 与各种电源输入端子和设备兼容。
    - 厂商支持: 提供详细的产品手册和技术支持服务,用户可通过官网获取更多信息和支持。

    常见问题与解决方案


    1. 问题: 如何确认模块正常工作?
    - 解答: 确保正确的电源输入和输出连接。如有疑问,可以查看安装指南或联系技术支持。

    2. 问题: 保险丝损坏怎么办?
    - 解答: 更换相同规格的保险丝,安装时请参照安装说明,确保安全操作。

    3. 问题: 为什么设备开机时会有较大的电流冲击?
    - 解答: 这可能是由于设备启动时的瞬态电流冲击所致。适当调整电路设计或选择合适的滤波器可以帮助缓解此问题。

    总结和推荐


    综合评价:
    IEC Inlet Filters FN 9290 是一款设计精良且功能强大的电源入口模块,具备出色的电磁干扰抑制能力。它适用于各类便携式电器和医疗设备,并且在多种标准下都有优秀的性能表现。其紧凑的设计、高效的保护机制以及丰富的安装选项使其成为众多应用场景的理想选择。
    推荐:
    强烈推荐此款滤波器用于需要高性能电源保护的设备中。它不仅能够提高系统的稳定性,还能帮助满足相关的电磁兼容性要求,非常适合工业及医疗设备制造商使用。

FN 9290-4-06参数

参数
长*宽*高 49.8mm*32mm*87.2mm
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 盒装,散装
