FN 9289B-6-06

厂牌: SCHAFFNER

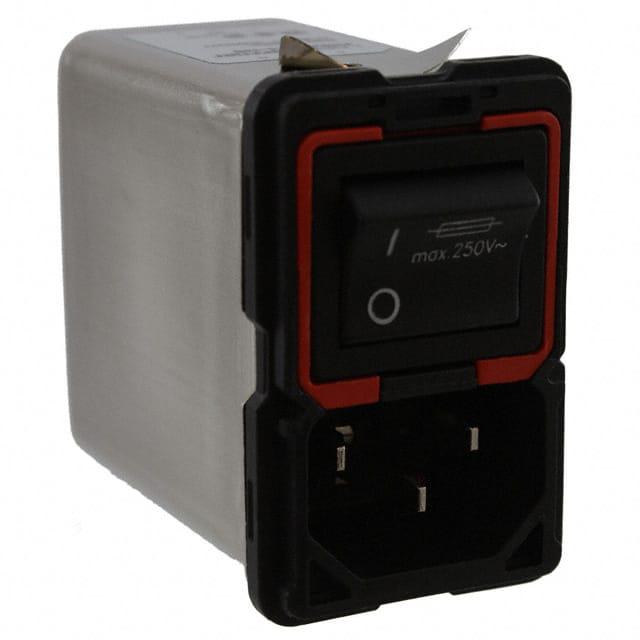

产品描述: Schaffner C14插座滤波器, 额定电压250 V 交流, 额定电流6A, 2 极开关, 面板安装
供应商型号:
供应商:
标准整包数: 0
SCHAFFNER 电源接入连接器 - 输入/输出/模块 FN 9289B-6-06

FN 9289B-6-06概述

    Schaffner Power Entry Module with EMC Filter (FN9280)

    产品简介


    Schaffner 的 FN9280 系列是一款经过电磁兼容(EMC)滤波处理的电源入口模块,适用于多种电子设备,特别是需要通过EMC测试的应用场合。这款模块采用单级滤波设计,具备紧凑尺寸和高电流承载能力(最高可达10A),并带有双重保险丝夹持器,适用于各种不同的应用场景。它还配备了开关和性能指示器,方便监控设备状态。主要应用领域包括便携式电子设备、消费类产品、信息技术设备、医疗电气设备及测量仪器等。

    技术参数


    | 参数 | 规格 |

    | 最大连续操作电压 | 250V AC,50/60Hz |
    | 灭火等级 | UL 94 V-2 或更好 |
    | 工作频率 | 直流至400Hz |
    | 额定电流 | 1至10A |
    | 温度范围(操作和存储) | -25°C 至 +85°C(25/85/21) |
    | 安全认证 | UL 1283, CSA 22.2 No. 8 1986, EN 60939, EN 60950, EN 60601-1, UL 544, EN 60320 |
    | 保护等级 | IP 40 (根据IEC 60529标准) |
    | 开关额定值 | 欧洲(ENEC):10A(4A),250VAC |
    | 机械寿命 | 50,000次循环 |
    | 冲击电流 | 82A |
    | 操作次数 | 6,000次开闭操作(UL 1054) |
    | 终端/外壳 | 备用部分安装法兰可选配件(订单号:SAP427532) |

    产品特点和优势


    - 紧凑设计:高度集成的模块化设计使其适用于空间有限的应用场合。
    - 优异的衰减性能:通过高饱和电阻和出色热性能的扼流圈实现良好的传导衰减性能。
    - 深拉铁板壳体:提供最佳的磁屏蔽效果。
    - 安装方式多样:后部/前部法兰安装或压入式版本。
    - 双保险丝夹持器:包含额外的备用保险丝夹持器,提高了系统的可靠性。
    - 易于操作:配备二极摇杆开关和快接式终端,便于安装和维护。
    - 符合法规:FN 928X B 版本满足 1MOP 标准要求,所有版本符合 IEC/EN 62368-1 标准。

    应用案例和使用建议


    FN9280系列在多个领域都有广泛应用,如消费电子产品、办公设备、单相电源供应器、医疗设备、测试和测量仪器等。根据手册中的典型应用示例,该模块特别适合用于需要通过EMI系统认证的场合,例如计算机、打印机、扫描仪等。
    使用建议:
    - 在选择滤波器时,需考虑设备的具体电流需求,以确保滤波器的额定电流符合应用要求。
    - 确保所有连接线都正确安装,特别是保险丝夹持器和终端连接,以提高系统的稳定性和可靠性。
    - 注意温度变化对设备的影响,在高温环境下要适当降低额定电流,以延长设备使用寿命。

    兼容性和支持


    FN9280系列电源入口模块与标准IEC连接器兼容,便于集成到现有的系统中。此外,厂商提供了丰富的技术支持和服务,包括产品订购、安装指导和维护服务。有关详细信息,可以访问制造商网站或联系本地合作伙伴。

    常见问题与解决方案


    - 问题:保险丝频繁熔断。
    解决方案:检查电路是否存在过载或短路现象,必要时更换更大额定电流的保险丝。

    - 问题:设备出现异常噪声。
    解决方案:检查滤波器是否安装正确,连接是否牢固,必要时重新校准设备参数。

    - 问题:开关无法正常操作。
    解决方案:检查开关内部是否有异物卡住,清洁开关后重新测试。

    总结和推荐


    Schaffner 的FN9280系列电源入口模块凭借其紧凑设计、优异的衰减性能和广泛的应用场景,成为电子设备中的理想选择。无论是消费电子产品还是工业设备,FN9280都能提供出色的电磁兼容性解决方案。综上所述,强烈推荐该产品给需要高性能EMC滤波解决方案的用户。

FN 9289B-6-06参数

参数
长*宽*高 49.8mm*32mm*62.2mm
安装方式 卡入式安装,按扣安装,面板安装
零件状态 在售
包装方式 盒装,散装

FN 9289B-6-06厂商介绍

SCHAFFNER集团是一家全球领先的电磁兼容(EMC)解决方案提供商,专注于研发和生产电磁干扰(EMI)滤波器、电涌保护器(SPD)和相关组件。公司的产品广泛应用于工业、能源、交通和医疗等多个领域,以确保电子设备在各种电磁环境下的稳定运行和安全保护。

主营产品分类主要包括:
1. 电磁干扰滤波器:用于减少或消除电磁干扰,保护敏感电子设备。
2. 电涌保护器:用于保护电气系统免受电涌损害,如雷击或电源波动。
3. 电容器和电感器:作为电磁兼容解决方案的组成部分,用于滤波和能量存储。

SCHAFFNER的优势在于:
1. 技术创新:持续投入研发,拥有多项专利技术,提供高性能的电磁兼容解决方案。
2. 定制服务:能够根据客户的具体需求提供定制化的产品和服务。
3. 全球网络:在全球多个国家和地区设有分支机构,提供快速响应和本地化服务。
4. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
5. 环境和能源效率:产品设计注重环保和能效,帮助客户实现可持续发展目标。

FN 9289B-6-06数据手册

厂牌 PDF简要描述 下载
SCHAFFNER 电源接入连接器 - 输入/输出/模块 SCHAFFNER FN 9289B-6-06 FN 9289B-6-06数据手册

FN 9289B-6-06封装设计

查看详情并下载
Symbol
Footprint
3D Model
