FMU-12S

产品分类: 整流二极管/整流桥
厂牌: SANKEN ELECTRIC
产品描述: 200V 30A 400ns 50μA 5A TO-220F 通孔安装 10mm*4.2mm*16.9mm
供应商型号: CSJ-ST30585224
供应商: 海外现货
标准整包数: 1

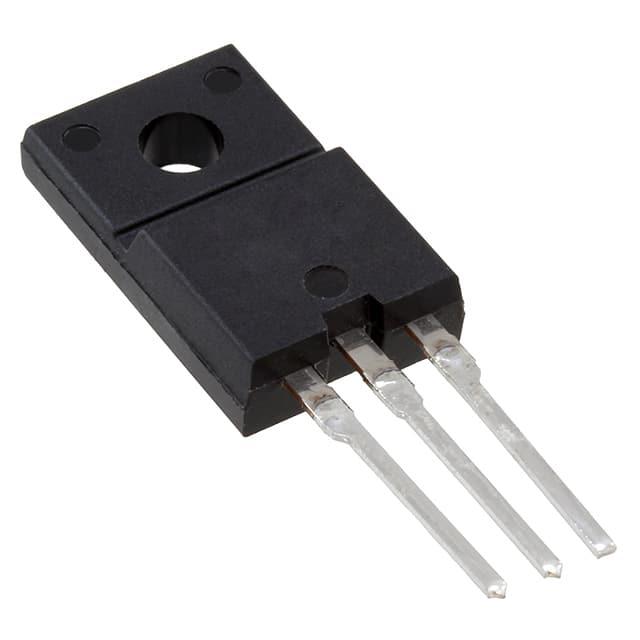

SANKEN ELECTRIC 整流二极管/整流桥 FMU-12S

FMU-12S概述

    Sanken Electric Co., Ltd. FMU-12S/R 硅二极管技术手册

    产品简介


    FMU-12S/R 是由 Sanken Electric Co., Ltd. 生产的一种硅二极管,主要用于高频整流。该二极管采用树脂封装结构,适用于需要高频率和可靠性的各种应用场合。其特点是具有优异的电气特性和热性能,在高功率环境中表现出色。

    技术参数


    以下是 FMU-12S/R 的主要技术参数和技术规格:
    - 瞬时峰值反向电压 (VRSM):250 V
    - 峰值反向电压 (VRM):200 V
    - 平均正向电流 (IF(AV)):5.0 A(请参考第7节的降额曲线)
    - 峰值浪涌正向电流 (IFSM):30 A(10 ms,半正弦波,单次冲击)
    - I²t 限制值:4.5 A²s(1 ms ≤ t ≤ 10 ms)
    - 结温 (Tj):-40°C 到 +150°C
    - 存储温度 (Tstg):-40°C 到 +150°C

    产品特点和优势


    FMU-12S/R 的主要特点是其卓越的电气性能和可靠性:
    - 高瞬态峰值反向电压:确保二极管在极端环境下仍能稳定运行。
    - 高平均正向电流:可承受较高的连续电流,适合高功率应用。
    - 优异的温度适应性:可在广泛的温度范围内工作,具有良好的温度稳定性。
    - 快速恢复时间:在高频整流应用中表现优异,能够减少开关损耗。

    应用案例和使用建议


    FMU-12S/R 在多个高频整流应用中有广泛的应用实例:
    - 电源转换器:在 AC-DC 转换器中提供高效的整流效果。
    - 逆变器:用于高频逆变器以提高效率和可靠性。
    使用建议:
    - 考虑散热设计:尽管该二极管具有较好的热性能,但在高电流环境下仍需注意散热设计,以避免过热损坏。
    - 遵守降额曲线:为确保长期可靠运行,建议在高温条件下适当降低电流负荷。

    兼容性和支持


    FMU-12S/R 与多种标准封装尺寸兼容,可以方便地集成到现有的电路板设计中。Sanken Electric 提供了详尽的技术支持和售后服务,以帮助用户解决使用过程中可能遇到的问题。

    常见问题与解决方案


    根据技术手册中的信息,以下是用户可能会遇到的一些常见问题及相应的解决方案:
    - 问题:温度过高导致失效
    - 解决方案:优化散热设计,确保二极管在正常工作温度范围内运行。
    - 问题:电流超过额定值导致损坏
    - 解决方案:遵循降额曲线,在高温度下适当降低电流负荷。
    - 问题:电路噪声大
    - 解决方案:增加滤波电容或改善 PCB 设计,以减少噪声干扰。

    总结和推荐


    总体而言,FMU-12S/R 是一款高性能的硅二极管,适用于高频整流应用。它具备出色的电气特性和温度适应性,且可靠性高。推荐在需要高功率和高频率应用的环境中使用此产品,但考虑到它已不推荐用于新设计,用户在选择时需权衡利弊。对于现有系统升级或替代方案,FMU-12S/R 是一个值得考虑的选择。

FMU-12S参数

参数
Vr-反向电压 200V
反向恢复时间 400ns
正向浪涌电流 30A
配置 -
If - 正向电流 5A
Ir - 反向电流 50μA
长*宽*高 10mm*4.2mm*16.9mm
通用封装 TO-220F
安装方式 通孔安装
零件状态 停产
包装方式 散装

FMU-12S厂商介绍

SANKEN ELECTRIC是一家日本公司,专注于生产和销售电子元件,尤其是电容器。以下是SANKEN ELECTRIC的一些主要产品分类和应用领域:

1. 铝电解电容器:用于电源、变频器、逆变器等。
2. 薄膜电容器:应用于家用电器、工业设备、汽车电子等。
3. 陶瓷电容器:用于通信设备、计算机、消费电子产品等。
4. 超级电容器:在能量存储、再生能源系统、电动汽车等领域有广泛应用。

SANKEN ELECTRIC的优势包括:

- 技术创新:持续研发新技术,提高产品性能。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 定制服务:根据客户需求提供定制化解决方案。
- 全球网络:拥有广泛的全球销售和服务网络,提供快速响应和支持。

SANKEN ELECTRIC以其高质量的电容器产品在全球市场上享有声誉,特别是在高可靠性和高性能要求的应用中。

FMU-12S数据手册

厂牌 PDF简要描述 下载
SANKEN ELECTRIC 整流二极管/整流桥 SANKEN ELECTRIC FMU-12S FMU-12S数据手册

FMU-12S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.3696 ¥ 3.1305
库存: 795
起订量: 135 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3.13
