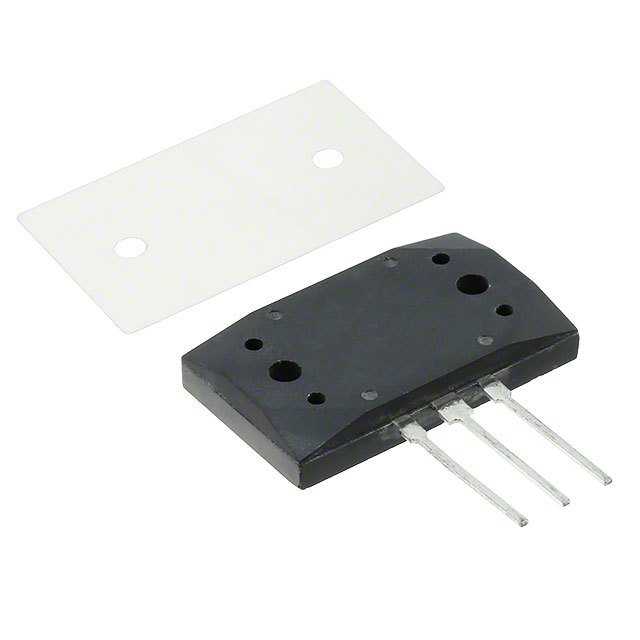

2SD2401

产品分类: 三极管(BJT)
厂牌: SANKEN ELECTRIC
产品描述: 2.5V@ 7mA,7A NPN - Darlington 150KW 5V 100μA 160V 150V 12A MT-200 通孔安装 36.4mm*6mm*21.4mm
供应商型号: LDL-2SD2401
供应商: 海外现货
标准整包数: 1
SANKEN ELECTRIC 三极管(BJT) 2SD2401

2SD2401概述

    Darlington 2SD2401 技术手册

    产品简介


    Darlington 2SD2401 是一款硅NPN三重扩散平面晶体管,专为音频、系列调节器及通用应用而设计。它是2SB1570的互补组件。2SD2401 具备高电流增益(hFE)和较低的饱和电压(VCE(sat)),适用于需要大电流驱动的应用场合。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大集电极-发射极电压(VCBO) | 160 | V |
    | 最大集电极-发射极电压(VCEO) | 150 | V |
    | 最大基极-发射极电压(VEBO) | 5 | V |
    | 最大集电极电流(IC) | 12 | A |
    | 最大基极电流(IB) | 1 | A |
    | 最大功率耗散(PC) | 150(Tc=25°C)| W |
    | 工作温度范围(Tj) | -55 to +150 | °C |
    | 存储温度范围(Tstg) | -55 to +150 | °C |

    产品特点和优势


    Darlington 2SD2401 的主要特点和优势如下:
    - 高电流增益:5000 至 70000(hFE),使得它适用于需要大电流驱动的应用。
    - 较低的饱和电压:最大值为 2.5V(VCE(sat)),有助于减少功耗。
    - 优良的热特性:具备良好的瞬态热阻(θj-a)和散热能力。
    - 高频率响应:最高可达到 55MHz(fT),适合高频应用。

    应用案例和使用建议


    Darlington 2SD2401 在音频放大器、电源管理和开关应用中表现尤为出色。在使用过程中,应注意以下几点:
    - 选择合适的散热方案以避免过热,特别是在大电流驱动时。
    - 确保外部电路具有足够的基极驱动电流(IB),以实现最佳性能。
    - 由于具有较高的开关频率响应(fT),可以在需要快速切换的场合中使用。

    兼容性和支持


    Darlington 2SD2401 与其他电子元器件兼容良好,特别是在需要大电流驱动和高频率响应的电路中。厂商提供了详细的技术支持文档和客户服务,以帮助用户更好地使用和维护该产品。

    常见问题与解决方案


    以下是用户可能遇到的一些常见问题及其解决方案:
    - 问题:产品在使用过程中出现过热现象
    - 解决方案: 确保使用合适的散热器,并遵循推荐的最大功率耗散(PC)值。
    - 问题:产品无法达到预期的电流增益
    - 解决方案: 检查基极驱动电流(IB)是否足够,并确保外部电路没有过载。

    总结和推荐


    总体而言,Darlington 2SD2401 是一款高性能、多功能的晶体管,适用于多种应用场景。其高电流增益、低饱和电压和优良的热特性使其在音频放大器、电源管理和开关应用中表现出色。推荐在需要大电流驱动和高频率响应的应用中使用该产品。
    通过上述分析,我们可以看出 Darlington 2SD2401 在性能和应用方面都具有显著的优势,是一款值得信赖的产品。

2SD2401参数

参数
最大功率耗散 150KW
VCBO-最大集电极基极电压 160V
集电极截止电流 100μA
VCEO-集电极-发射极最大电压 150V
不同 Ib,Ic 时的 Vce 最大饱和值 2.5V@ 7mA,7A
集电极电流 12A
晶体管类型 NPN - Darlington
配置 -
VEBO-最大发射极基极电压 5V
最大集电极发射极饱和电压 2.5V@ 7mA,7A
长*宽*高 36.4mm*6mm*21.4mm
通用封装 MT-200
安装方式 通孔安装
零件状态 停产

2SD2401厂商介绍

SANKEN ELECTRIC是一家日本公司,专注于生产和销售电子元件,尤其是电容器。以下是SANKEN ELECTRIC的一些主要产品分类和应用领域:

1. 铝电解电容器:用于电源、变频器、逆变器等。
2. 薄膜电容器:应用于家用电器、工业设备、汽车电子等。
3. 陶瓷电容器:用于通信设备、计算机、消费电子产品等。
4. 超级电容器:在能量存储、再生能源系统、电动汽车等领域有广泛应用。

SANKEN ELECTRIC的优势包括:

- 技术创新:持续研发新技术,提高产品性能。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 定制服务:根据客户需求提供定制化解决方案。
- 全球网络:拥有广泛的全球销售和服务网络,提供快速响应和支持。

SANKEN ELECTRIC以其高质量的电容器产品在全球市场上享有声誉,特别是在高可靠性和高性能要求的应用中。

2SD2401数据手册

厂牌 PDF简要描述 下载
SANKEN ELECTRIC 三极管(BJT) SANKEN ELECTRIC 2SD2401 2SD2401数据手册

2SD2401封装设计

查看详情并下载
Symbol
Footprint
3D Model
