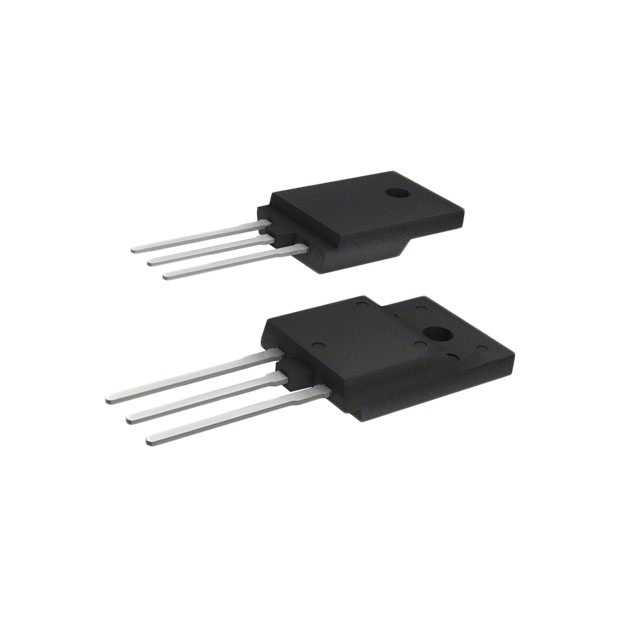

2SC3835

产品分类: 三极管(BJT)
厂牌: SANKEN ELECTRIC
产品描述: 500mV@ 300mA,3A NPN 70W 8V 100μA 200V 120V 7A TO-3P 通孔安装 15.6mm*4.8mm*17.9mm
供应商型号: 2SC3835-ND
供应商: Digi-Key
标准整包数: 1000
SANKEN ELECTRIC 三极管(BJT) 2SC3835

2SC3835概述

    高质量文章:硅NPN三扩散平面晶体管(开关晶体管)2SC3835 技术详解

    1. 产品简介


    2SC3835 是一款硅 NPN 三扩散平面晶体管,主要用于高速开关操作,广泛应用于家庭电器(如加湿器)、直流-直流转换器及通用电路设计中。其核心优势在于其高增益、低饱和电压以及出色的温度适应性,使其成为高频应用的理想选择。此外,它还具有良好的安全操作区域和快速开关特性,适合需要高效能控制的应用场景。

    2. 技术参数


    以下是 2SC3835 的关键技术规格和性能指标:
    | 参数名称 | 值 | 单位 | 备注 |
    ||
    | 最大集电极-基极电压 | 200 | V
    | 最大集电极-发射极电压 | 120 | V
    | 最大基极-发射极电压 | 8 | V
    | 集电极电流(连续) | 7 | A | 脉冲可达 14 A |
    | 功耗 | 70(Tc=25°C) | W | 温度升高时需注意降额 |
    | 工作结温范围 | -55 至 +150 | °C
    | 存储温度范围 | -55 至 +150 | °C
    其他电气特性:
    - 最小 β 值:70(典型值:120)
    - 最大 V(BR)CEO:120 V
    - 最大 VCE(sat):0.5 V(典型值)
    - 最大 VBE(sat):1.2 V
    - 特性频率 fT:30 MHz(典型值)

    3. 产品特点和优势


    - 高可靠性:2SC3835 在极端环境下仍保持稳定的性能,适合苛刻条件下的应用。
    - 快速开关:适用于高频切换场合,最大切换速度可达纳秒级。
    - 宽工作温度范围:能够承受从低温到高温的各种复杂工况。
    - 优异的散热性能:通过优化设计减少热阻,延长使用寿命。

    4. 应用案例和使用建议


    应用场景:
    - 加湿器:用于控制湿度调节模块,确保稳定输出。
    - 直流-直流转换器:作为关键的开关元件,提高效率。
    - 通用电路:可用作逻辑门、放大器等基础组件。
    使用建议:
    - 确保电路布局合理,避免引脚过长导致寄生电感增加。
    - 在高温环境中使用时,建议外接散热片以改善热管理。
    - 注意电源电压的稳定性,避免过高或过低影响性能。

    5. 兼容性和支持


    2SC3835 支持广泛的电路设计,与大多数标准驱动电路兼容。厂商提供详尽的技术文档和支持服务,包括应用指南、故障排除手册以及专业工程师技术支持。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关时间过长 | 检查驱动电路是否匹配,调整偏置电阻 |
    | 发热严重 | 添加散热片,优化 PCB 布局 |
    | 性能不稳定 | 检查输入电压是否稳定,调整工作点 |

    7. 总结和推荐


    总体而言,2SC3835 是一款高性能的硅 NPN 开关晶体管,特别适合需要高速响应和可靠性的应用场合。其卓越的技术参数和多样化应用领域使其在市场上具有较强的竞争力。对于需要高性能晶体管的用户,强烈推荐使用 2SC3835。

2SC3835参数

参数
不同 Ib,Ic 时的 Vce 最大饱和值 500mV@ 300mA,3A
VEBO-最大发射极基极电压 8V
VCEO-集电极-发射极最大电压 120V
配置 -
集电极截止电流 100μA
VCBO-最大集电极基极电压 200V
集电极电流 7A
最大功率耗散 70W
晶体管类型 NPN
最大集电极发射极饱和电压 500mV@ 300mA,3A
长*宽*高 15.6mm*4.8mm*17.9mm
通用封装 TO-3P
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

2SC3835厂商介绍

SANKEN ELECTRIC是一家日本公司,专注于生产和销售电子元件,尤其是电容器。以下是SANKEN ELECTRIC的一些主要产品分类和应用领域:

1. 铝电解电容器:用于电源、变频器、逆变器等。
2. 薄膜电容器:应用于家用电器、工业设备、汽车电子等。
3. 陶瓷电容器:用于通信设备、计算机、消费电子产品等。
4. 超级电容器:在能量存储、再生能源系统、电动汽车等领域有广泛应用。

SANKEN ELECTRIC的优势包括:

- 技术创新:持续研发新技术,提高产品性能。
- 质量控制:严格的质量管理体系,确保产品可靠性。
- 定制服务:根据客户需求提供定制化解决方案。
- 全球网络:拥有广泛的全球销售和服务网络,提供快速响应和支持。

SANKEN ELECTRIC以其高质量的电容器产品在全球市场上享有声誉,特别是在高可靠性和高性能要求的应用中。
