首页  >  产品百科  >  QSH-090-01-C-D-A-K

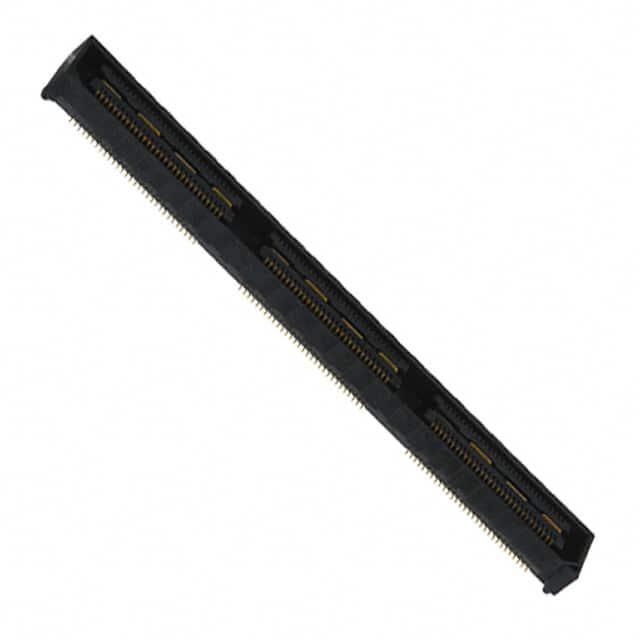

QSH-090-01-C-D-A-K

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 500μm 2 180pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 1.27μm 金 SMD,P=0.5mm 贴片安装
供应商型号: 200-QSH09001CDAK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-090-01-C-D-A-K

QSH-090-01-C-D-A-K概述


    产品简介


    产品类型:
    该产品为双排高密度插座组件(High-Speed Double Row Socket Assembly),适用于各类需要高性能连接的应用场景。产品型号涵盖多种规格,满足不同位置数量和间距需求。
    主要功能:
    此插座设计旨在提供可靠稳定的电连接,具备高接触保持力、耐久性和抗振动性能,可广泛应用于高速数据传输、电信设备、计算机接口等领域。
    应用领域:
    - 计算机与外围设备
    - 通信设备
    - 工业自动化控制
    - 医疗设备
    - 航空航天设备

    技术参数


    | 参数名称 | 规格/值 | 备注 |
    |
    | 产品型号 | QSH-XXX-01-X-D-XXX-X-XX | 可选多种配置 |
    | 插座位置数 | 30, 60, 90, 120, 150 | 每行 |
    | 插针直径 | 0.5 mm | 标准接触孔径 |
    | 插拔寿命 | > 500 次循环 | 寿命测试通过 |
    | 接触保持力 | ≥8 oz | 最小保持力 |
    | 锁扣选项 | -LC, -A, -FL, -RT1 | 可选锁扣及固定方式 |
    | 工作温度范围 | -40°C 至 +85°C | 宽温范围 |
    | 插座材质 | LCP UL94V-0(黑色) | 高耐热绝缘材料 |
    | 接触件材质 | 磷青铜 | 高导电性且弹性良好 |
    | 表面处理 | 金/锡镀层 | 根据选项选择,包括 3 µ”、30 µ”等 |

    产品特点和优势


    1. 高可靠性:
    使用 LCP 绝缘材料和磷青铜接触件,确保在高温、潮湿和强振动环境下仍能稳定运行。
    2. 灵活性:
    支持多种位置数和选项,适合不同应用需求,如锁定夹具(Locking Clips)、对齐销(Alignment Pins)等。
    3. 易用性:
    提供标准包装(TRAY 或 TAPE & REEL),便于大规模生产和自动贴装设备操作。
    4. 经济性:
    采用通用设计,减少定制成本,同时支持多种镀层选项以适应不同应用需求。

    应用案例和使用建议


    典型应用场景:
    - 在服务器背板中实现多通道高速信号传输;
    - 医疗监控设备中,确保高精度数据采集;
    - 工业自动化控制系统中,实现设备间实时数据交换。
    使用建议:
    - 为提高连接稳定性,在高频应用场景中优先选择带有锁扣(Locking Clips)的选项。
    - 对于高密度安装,建议结合 Guide Posts(指引柱)以简化安装过程并降低误插风险。
    - 如需承受更高拔插力,可选择 Retention Option(RT1)以增强机械稳定性。

    兼容性和支持


    兼容性:
    - 支持标准自动化贴片工艺,但带有 Locking Clip 的选项不建议用于全自动放置机器。手动放置更为推荐。
    - 与主流 PCB 材料及尺寸高度兼容。
    支持与维护:
    - SAMTEC 提供详尽的技术文档和技术支持,可通过官方网站查询产品规格和 SPES(包装效率标准)。
    - 客户可直接联系 SAMTEC 获取专业支持,包括样品申请、设计指导及售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座接触不良 | 确保正确清洁并插入接触点;检查锁扣是否牢固 |
    | 自动贴装时出现定位误差 | 使用 Alignment Pins 或 Guide Posts |
    | 插拔后接触保持力不足 | 检查镀层选项是否符合要求 |

    总结和推荐


    综合评估:
    QSH-XXX-01-X-D-XXX-X-XX 是一款高可靠性的双排高密度插座组件,适用于多种工业和消费电子领域。其灵活的配置、优良的机械性能和易于操作的设计使其在市场上具有显著的竞争优势。
    推荐结论:
    强烈推荐给需要高性能连接解决方案的客户,尤其是涉及高频率、大电流或恶劣工作环境的场景。产品经过严格测试,能够满足大多数现代化应用的需求。
    如果您正在寻找一款高效、可靠的电子连接解决方案,这款产品无疑是理想之选!

QSH-090-01-C-D-A-K参数

参数
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 1.27μm
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 180pin
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-090-01-C-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-090-01-C-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QSH-090-01-C-D-A-K QSH-090-01-C-D-A-K数据手册

QSH-090-01-C-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.5355 ¥ 114.375
288+ $ 10.3215 ¥ 87.2167
528+ $ 9.7965 ¥ 82.7804
库存: 473
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 114.37
直接购买
加入购物车
