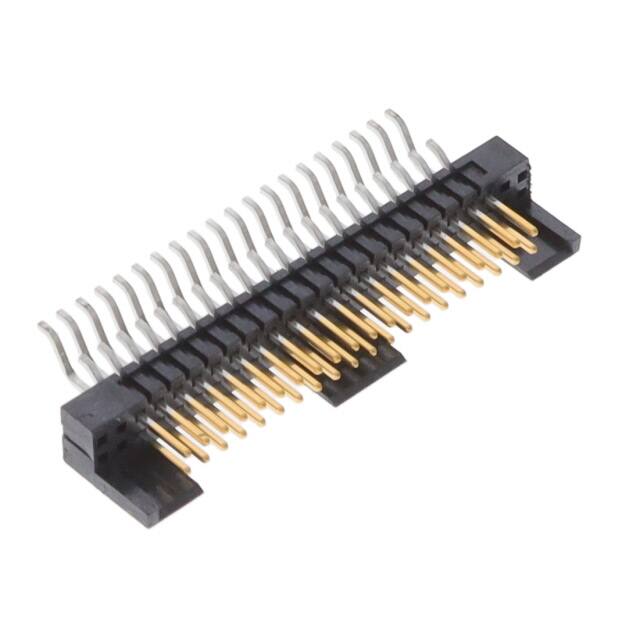

FSH-120-04-F-DH

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 40pin 推挽式 Male Pin 黑色 贴片安装
供应商型号: 200-FSH12004FDH
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 FSH-120-04-F-DH

FSH-120-04-F-DH概述

    电子元器件产品技术手册概述
    本文档详细介绍了由Samtec公司生产的电子元器件产品,包括其技术规格、特点、应用案例及支持信息等。本文档仅供参考,并不得用于任何未经授权的用途。

    产品简介


    产品类型:
    FSH-1XX-XX-XXX-XX-XX-X-XX是一款由Samtec公司设计和制造的连接器组件,具有多种连接方式和镀层选择,适用于广泛的电子设备。
    主要功能:
    - 连接不同电路板或模块之间的电气信号。
    - 支持多种类型的电路板连接,包括双水平和直角连接。
    - 提供不同的镀层选项以满足不同环境下的需求。
    应用领域:
    广泛应用于计算机、通讯设备、工业自动化、医疗设备等领域。

    技术参数


    基本规格:
    - 尺寸:.050英寸(1.27mm)
    - 连接方式:双水平(DH)或直角(RA)
    镀层规格:
    - L: 轻型选择性(Light Selective)
    - F: 闪光选择性(Flash Selective)
    - S: 选择性金/软锡尾部(Selective Gold/Matte Tin Tail)
    - LM: 轻型选择性金/软锡尾部(Light Selective Gold/Matte Tin Tail)
    - FM: 闪光选择性金/软锡尾部(Flash Selective Gold/Matte Tin Tail)
    - STL: 选择性金接触,锡/铅尾部(Selective Gold Contact, Tin/Lead Tail)
    - FTL: 闪光选择性金接触,锡/铅尾部(Flash Selective Gold Contact, Tin/Lead Tail)
    包装规格:
    - 使用TUBE进行包装,型号为PT-1-24-02-53(双水平)和PT-1-24-01-45(直角)
    - 采用TP-09和TP-07插头进行管封装

    产品特点和优势


    产品特点:
    - 高精度的机械设计确保了良好的电性能和机械稳定性。
    - 丰富的镀层选项以适应不同应用环境的需求。
    - 双水平和直角连接方式提供了灵活的安装选项。
    产品优势:
    - 稳定可靠的连接性能,确保在高振动环境下的可靠性。
    - 多样化的镀层选择使得该产品适用于各种腐蚀性或高温环境。
    - 易于安装和拆卸,提高了系统的可维护性。

    应用案例和使用建议


    应用场景:
    - 在计算机服务器中作为背板连接器。
    - 用于通讯设备中的模块间连接。
    - 医疗设备中的传感器连接。
    使用建议:
    - 在高振动环境下使用时,建议使用带锁紧装置的产品以增强连接的稳固性。
    - 选择合适的镀层类型以应对特定的工作环境。
    - 安装过程中应确保连接器与电路板之间的接触良好,避免虚焊或短路现象。

    兼容性和支持


    兼容性:
    - 本产品支持多种类型的电路板连接,包括标准尺寸的电路板。
    - 配套插头TP-09和TP-07提供了与管式包装的良好兼容性。
    支持和服务:
    - Samtec公司提供全面的技术支持服务,包括样品申请、定制化设计和技术咨询。
    - 厂商提供详细的安装和维护手册,以帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    问题一:
    - 问题描述: 连接器在安装过程中出现弯曲或变形。
    - 解决方案: 检查安装工具是否正确,使用专用工具进行安装,避免直接用手按压连接器导致变形。
    问题二:
    - 问题描述: 连接器在工作过程中发生松动。
    - 解决方案: 确保所有固定螺丝已完全拧紧,并考虑添加额外的锁紧装置来增加连接器的稳定性。

    总结和推荐


    总结:
    FSH-1XX-XX-XXX-XX-XX-X-XX系列连接器以其卓越的电气性能、稳定的机械结构和多样化的镀层选择,成为电子设备连接的理想选择。其广泛的适用范围和可靠的设计使其在市场上具备显著的竞争优势。
    推荐:
    鉴于该产品的优良性能和广泛应用领域,强烈推荐在需要高性能、高可靠性的电子设备中使用。特别是在要求较高环境适应性和长期稳定性的场合,此款连接器将是一个极佳的选择。

FSH-120-04-F-DH参数

参数
排数 2
触头端接 -
针脚数 40pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
安装方式 贴片安装
零件状态 在售
包装方式 管装

FSH-120-04-F-DH厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FSH-120-04-F-DH数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC FSH-120-04-F-DH FSH-120-04-F-DH数据手册
