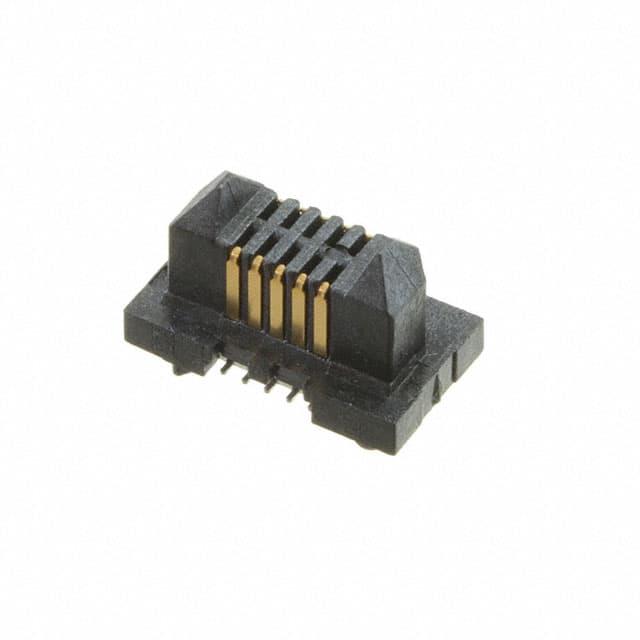

ERM8-005-02.0-S-DV-TR

厂牌: SAMTEC
产品描述: Center Strip Contacts,Header 800μm 2 10pin 7mm,9mm,12mm 5.97mm 760nm 金 贴片安装 10mm(长度)*5.6mm(高度)
供应商型号: ERM8-005-02.0-S-DV-TR
供应商: Master
标准整包数: 10
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) ERM8-005-02.0-S-DV-TR

ERM8-005-02.0-S-DV-TR概述

    ERM8 系列电子元器件技术手册解析

    产品简介


    ERM8系列是Samtec公司生产的高性能高速连接器,专为严苛的小间距应用设计。它们适用于多种应用领域,如工业自动化、通信系统和高性能计算设备。这些连接器凭借其出色的热插拔(Hot Swap)功能和紧凑的设计,在各个行业中备受青睐。

    技术参数


    - 外形尺寸: (0.80 mm) .0315"
    - 直径: 05.0 DIA
    - 焊接端头样式: –05.0, –07.0, –09.0, –02.0
    - 端头长度: 10.00 mm (–05.0), 13.00 mm (–08.0)
    - 额定电流: 2.2 A 每针(2个针供电)
    - 工作温度范围: -55 °C 至 +125 °C
    - 电压等级: 225 VAC / 318 VDC
    - 引脚共面度: 最大 (0.10 mm) .004" (005-030),(0.12 mm) .005" (040-060),(0.15 mm) .006" (070-100)
    - 包装方式: 带状及卷装 (–TR)
    - 绝缘材料: 黑色LCP
    - 终端材料: 磷青铜
    - 镀层: Au 或 Sn 超过 50 µ" (1.27 µm) Ni
    - 认证: RoHS合规

    产品特点和优势


    1. 耐用性: ERM8系列连接器设计坚固,能够承受频繁的插拔操作,寿命长达10年。
    2. 高速传输: 支持高达7毫米的叠高高度,满足高速信号传输的需求。
    3. 适用性广泛: 适用于工业自动化、通信系统和高性能计算设备等多种应用场景。
    4. 便捷性: 通过采用带状及卷装包装方式,方便大规模生产和使用。

    应用案例和使用建议


    - 工业自动化: 在自动化设备中,ERM8系列连接器可实现稳定的数据传输,提高生产效率。
    - 通信系统: 高速连接器确保信号传输的稳定性和可靠性。
    - 建议: 使用前需根据实际应用场景选择合适的端头样式和位置数量,确保正确的安装和配对。

    兼容性和支持


    - 兼容性: 与UMPT/UMPS兼容,提供灵活的两件式电源/信号解决方案。
    - 支持: Samtec提供详细的技术文档和支持服务,如有需要可联系SIG@samtec.com获取更多信息。

    常见问题与解决方案


    - Q: 如何判断连接器是否损坏?
    - A: 观察外观是否有明显的物理损伤或接触不良现象。
    - Q: 连接器如何正确安装?
    - A: 参考技术手册中的PCB布局图进行安装,并确保所有部件正确对接。
    - Q: 如何处理焊接不良的情况?
    - A: 使用适当的助焊剂和温度控制,确保焊接过程中的均匀加热。

    总结和推荐


    ERM8系列连接器以其卓越的性能、稳定的连接能力和广泛的适用性,成为各行业用户的理想选择。它不仅具备高效的数据传输能力,还具有优秀的耐用性和可靠性。强烈推荐在需要高可靠性和高传输速度的应用场景中使用。
    总的来说,ERM8系列连接器是一款值得信赖的高性能高速连接器,无论是从技术规格还是实际应用表现来看,都具有极高的性价比。

ERM8-005-02.0-S-DV-TR参数

参数
板上高度 5.97mm
针脚数 10pin
接合堆叠高度 7mm,9mm,12mm
触头镀层厚度 760nm
类型 Center Strip Contacts,Header
间距 800μm
排数 2
触头镀层
长*宽*高 10mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

ERM8-005-02.0-S-DV-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ERM8-005-02.0-S-DV-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC ERM8-005-02.0-S-DV-TR ERM8-005-02.0-S-DV-TR数据手册

ERM8-005-02.0-S-DV-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.921 ¥ 24.7409
50+ $ 2.5833 ¥ 21.4791
250+ $ 2.4062 ¥ 19.996
500+ $ 2.0776 ¥ 16.9332
1000+ $ 1.8146 ¥ 14.8598
2500+ $ 1.5931 ¥ 13.0455
5000+ $ 1.572 ¥ 12.8727
7500+ $ 1.572 ¥ 12.8727
库存: 450
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 247.4
直接购买
加入购物车
