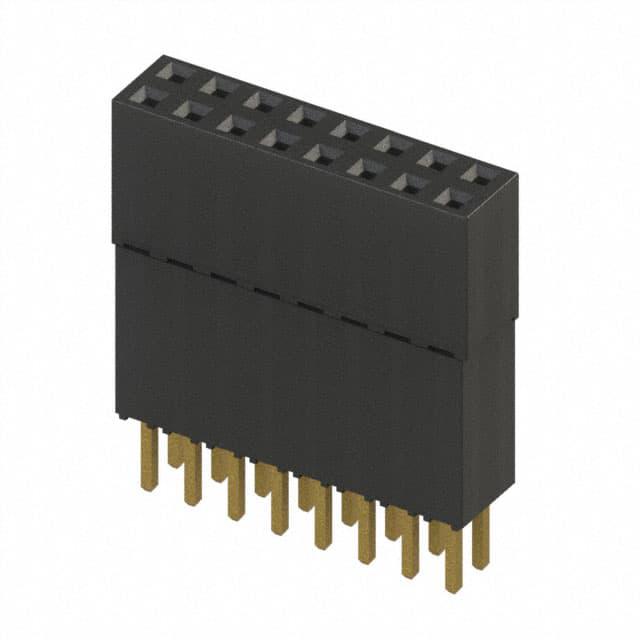

ESQ-108-44-G-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距16p双排排母 插座, ESQ系列, 垂直, 通孔安装
供应商型号: 200-ESQ10844GD
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-108-44-G-D

ESQ-108-44-G-D概述


    产品简介


    本文介绍的是Samtec公司的一款高性能电子元器件——ESQ系列。这款电子元器件属于插拔式连接器,主要用于数据传输和电源连接的应用场景。它支持多种排列方式,如单行、双行和三行排列,能够满足不同场合的需求。

    技术参数


    以下是ESQ系列的技术规格及性能参数:
    - 接触材料:磷青铜
    - 绝缘材料:LCP,UL 94 V0等级
    - 接触镀层选项:
    - -G: 接触区域20µ"金,尾部3µ"金
    - -T: 接触和尾部均为哑光锡
    - -S: 接触区域30µ"选择性金,尾部哑光锡
    - -H: 接触区域30µ"重金,尾部3µ"金
    - -L: 接触区域10µ"轻金,尾部哑光锡
    - 工作温度范围:-55°C至+125°C
    - 最小接触推力:1.5磅
    - 最大允许弯曲:0.08英寸/英寸(组装后)
    - 最大剪切飞边:0.010英寸(头部);0.020英寸(尾部)

    产品特点和优势


    ESQ系列插拔式连接器具有以下特点和优势:
    - 多功能性:适用于多种排列方式,可根据需求定制。
    - 高可靠性:采用磷青铜接触材料和LCP绝缘材料,确保长期稳定运行。
    - 多样化镀层选项:提供多种镀层选择,以适应不同的应用环境和需求。
    - 高性价比:成本效益高,适合大规模生产和使用。

    应用案例和使用建议


    ESQ系列连接器广泛应用于通信设备、工业控制、医疗设备等领域。例如,在通信基站中,ESQ系列连接器可用于信号传输和电源连接。根据手册中的建议,如果需要使用锁定引脚选项或金属垫圈选项,则需要相应配置引脚或垫圈。
    使用建议:
    - 确保连接器与对应的接口匹配,特别是对于单行、双行和三行排列的选择。
    - 安装时,确保接触部位的清洁,避免灰尘和杂质影响性能。
    - 使用合适的工具进行压接操作,避免损坏连接器。

    兼容性和支持


    ESQ系列连接器与Samtec公司的其他产品线有良好的兼容性,例如与其他系列的连接器、支架等组件可以无缝配合。Samtec公司为客户提供全面的技术支持和维护服务,包括在线文档、技术支持热线以及售后服务。

    常见问题与解决方案


    以下是一些用户可能遇到的常见问题及其解决方案:
    - 问题1:接触不良。
    - 解决办法:检查接触部位是否清洁,重新压接。
    - 问题2:连接不稳定。
    - 解决办法:确认安装正确,接触部位是否有松动,适当增加紧固力度。
    - 问题3:无法安装锁定引脚或金属垫圈。
    - 解决办法:请参阅手册相关章节,按照步骤正确安装。

    总结和推荐


    ESQ系列插拔式连接器凭借其多样的排列方式、高可靠性和优秀的性能,适用于多种应用场合。尽管安装和使用过程中需要注意一些细节,但总体上它的易用性和实用性非常高。因此,推荐在数据传输和电源连接等领域中使用ESQ系列连接器。如果您有任何疑问,可随时联系Samtec公司的技术支持团队获取帮助。

ESQ-108-44-G-D参数

参数
针脚数 16pin
防护等级 -
类型 Elevated Socket,Push-Pull
触头镀层厚度 - 配接 510nm
颜色 黑色
间距-配接 2.54mm
额定电流 5.7A
触头镀层 - 配接
排数 2
长*宽*高 20.5mm(长度)*4.95mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

ESQ-108-44-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-108-44-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-108-44-G-D ESQ-108-44-G-D数据手册

ESQ-108-44-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.267 ¥ 44.5062
27+ $ 4.3308 ¥ 36.5953
54+ $ 3.9312 ¥ 33.2186
108+ $ 3.5856 ¥ 30.2983
513+ $ 3.087 ¥ 26.0852
1026+ $ 2.7405 ¥ 23.1572
2511+ $ 2.2365 ¥ 18.8984
库存: 70
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 44.5
