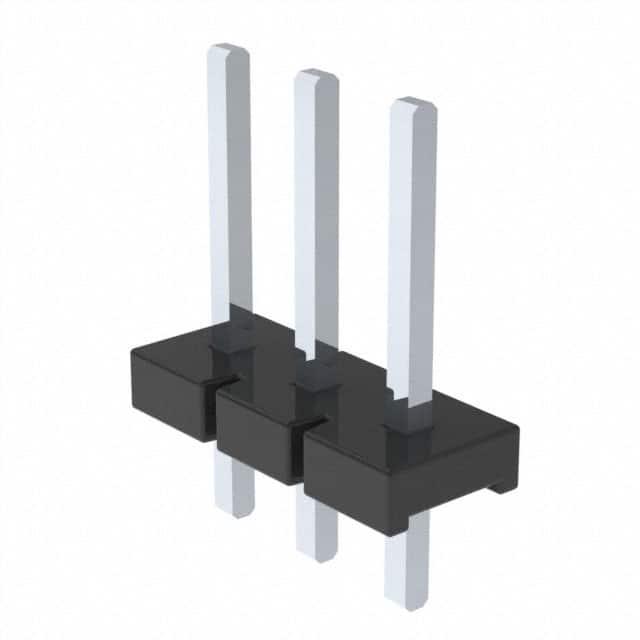

HPM-03-01-T-S

厂牌: SAMTEC
产品描述: Header,Push-Pull 5.08mm 1 3pin 16.6A 锡 黑色 通孔安装 15.24mm(长度)*6.35mm(高度)
供应商型号: 200-HPM0301TS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HPM-03-01-T-S

HPM-03-01-T-S概述


    产品简介


    产品名称: 高温高功率电源连接器(HPM, HPW, HPF系列)
    产品类型: 高温高功率堆叠式插座、母头和公头连接器
    主要功能:
    - 高温高功率应用
    - 通过不同选项实现多种安装方式(如通孔、表面贴装)
    - 独特的堆叠高度和引脚布局设计
    应用领域:
    - 电力系统
    - 工业控制
    - 通信设备
    - 汽车电子
    - 医疗设备

    技术参数


    | 参数 | 规格 |

    | 插针数 | 2至20个插针 |
    | 安装方式 | 通孔、直角、表面贴装 |
    | 引脚样式 | -01、-02、-04、-05 |
    | 电镀选项 | 哑光锡(Matte Tin) |
    | 板材材料 | 玻璃填充聚酯(通过孔),天然液态晶体聚合物(表面贴装) |
    | 终端材料 | 铜合金 |
    | 接触材料 | BeCu |
    | 防护涂层 | Sn过50µ"(1.27µm)Ni |
    | 工作温度范围 | -55°C 至 +105°C |
    | 电压等级 | 交流850V,直流1200V |
    | 插入深度 | 3.68mm 至 8.26mm |
    | 擦拭距离 | 0.38mm |
    | 表面贴装脚平整度 | HPM: 0.20mm(最大值),HPW: 0.20mm(最大值),HPF: 0.15mm(最大值) |
    | 额定电流 | 最大16.1安培 |

    产品特点和优势


    特点:
    - 多种安装方式选择,适应不同应用需求
    - 采用先进的绝缘材料,具备优异的耐高温和耐高压性能
    - 高可靠性连接,适用于严苛的工作环境
    - 设计灵活,可通过不同的插针数和引脚样式组合满足特定应用需求
    优势:
    - 高额定电流能力确保稳定的电力传输
    - 多种防焊料选项(铅或无铅)符合环保标准
    - 灵活的板间高度调节,适用于不同的堆叠需求

    应用案例和使用建议


    应用案例:
    - 在电力传输系统中用于高功率设备之间的连接
    - 在工业控制系统中用于稳定可靠的信号传输
    - 在通信设备中用于高密度布线,确保信号完整性
    使用建议:
    - 根据实际应用选择合适的插针数和引脚样式
    - 保持良好的焊接质量以确保电气接触可靠性
    - 在需要时添加额外的防护措施以提高抗干扰能力

    兼容性和支持


    - 该产品可与相同系列的其他连接器(如HPM, HPW, HPF)兼容
    - 厂商提供全面的技术支持和维护服务,包括选型指导和售后咨询

    常见问题与解决方案


    Q: 什么是哑光锡(Matte Tin)电镀?
    - A: 哑光锡是一种低光泽度的电镀层,具有更好的焊锡湿润性和较长的储存寿命。
    Q: 如何保证插针的平整度?
    - A: 使用适当的焊接工艺并进行严格的质量检测,确保所有插针的平整度符合标准。

    总结和推荐


    综合评估:
    - 高温高功率电源连接器(HPM, HPW, HPF系列)在多个方面展示了卓越的性能和可靠性,特别适合于电力系统和工业控制等领域的应用。
    - 该系列产品不仅提供了多样化的安装方式和配置选项,还具有出色的电气特性和耐久性,能够在各种严苛环境下稳定运行。
    推荐:
    - 高温高功率电源连接器(HPM, HPW, HPF系列)是电力系统、工业控制和其他高功率应用场景的理想选择。强烈推荐在相关项目中考虑使用这些连接器以确保系统的可靠性和稳定性。

HPM-03-01-T-S参数

参数
额定电流 16.6A
排数 1
防护等级 -
触头镀层厚度 - 配接 -
间距-配接 5.08mm
触头镀层 - 配接
针脚数 3pin
颜色 黑色
类型 Header,Push-Pull
长*宽*高 15.24mm(长度)*6.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
