首页  >  产品百科  >  YFT-20-05-H-05-SB-K

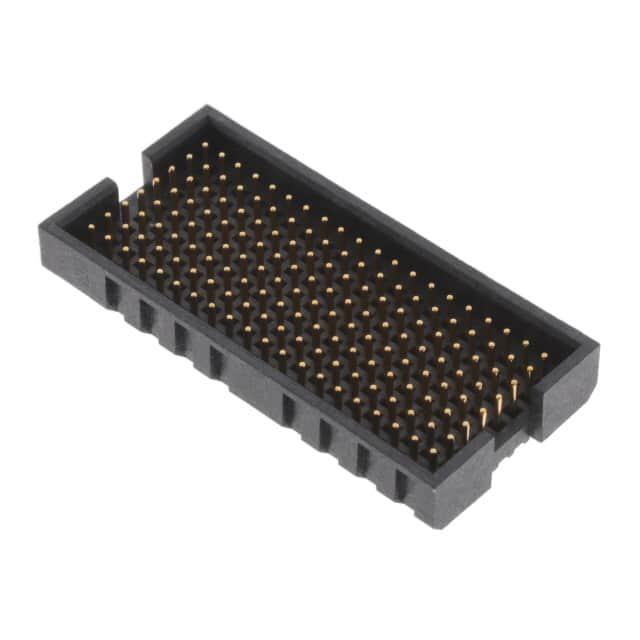

YFT-20-05-H-05-SB-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 1.27mm间距100p5排排针 板对板连接器, YFT系列, 直角, 表面
供应商型号: 200-YFT2005H05SBK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 YFT-20-05-H-05-SB-K

YFT-20-05-H-05-SB-K概述

    电子元器件产品技术手册概述
    本手册详细介绍了一种由Samtec公司设计和制造的电子元器件——YFT系列连接器。这些连接器广泛应用于各种电子设备中,如计算机、通信设备及消费电子产品。本文将从产品简介、技术参数、产品特点和优势、应用案例与使用建议、兼容性和支持、常见问题与解决方案,以及总结和推荐六个方面进行全面解析。

    产品简介


    产品类型:
    YFT系列连接器属于板对板连接器,主要用于电路板之间的信号传输。
    主要功能:
    提供稳定的电气连接,适用于高密度互连需求。
    应用领域:
    计算机、通信设备、消费电子产品等领域。

    技术参数


    | 参数 | 规格 |
    | : | : |
    | 针脚数量 | 从20到50个针脚(增量为10) |
    | 行数选项 | 三行、五行、六行、八行和十行 |
    | 镀层选项 | 金、重金、超重金 |
    | 端子材料 | 黄铜合金 |
    | 绝缘材料 | LCP,黑色 |
    | 端接方式 | 带助焊球 |
    | 包装选项 | 管式、带式与卷式 |

    产品特点和优势


    1. 高可靠性: YFT系列连接器采用了先进的制造工艺,确保在各种复杂环境下仍能保持稳定的电气性能。
    2. 宽泛的应用范围: 可应用于从计算机主板到小型手持设备的多种电子设备。
    3. 可定制性: 支持多种针脚配置和端接方式,以满足不同应用场景的需求。
    4. 卓越的耐久性: 通过严格的质量控制,确保产品具有出色的机械强度和耐腐蚀性。
    5. 便捷安装: 设计合理,方便安装与更换,提高了生产效率。

    应用案例和使用建议


    - 数据中心服务器: 在高密度服务器环境中,YFT系列连接器可以提供可靠的高速数据传输,提高系统的整体性能和稳定性。
    - 工业自动化设备: 在自动化生产线中,YFT连接器能够承受严苛的工作条件,保证数据的实时传输和设备的正常运行。
    - 消费电子产品: 如智能手机和平板电脑,YFT连接器有助于减小设备体积,同时保证良好的信号质量和外观设计。
    使用建议:
    - 在安装过程中,确保正确选择合适的包装选项(管式、带式与卷式),以避免运输过程中对连接器造成损坏。
    - 使用过程中,避免直接接触焊接区域,防止因静电放电导致元器件损坏。
    - 定期检查连接器的清洁度和完整性,及时更换磨损或损坏的部件。

    兼容性和支持


    YFT系列连接器与其他标准组件和设备具有良好的兼容性,方便进行系统集成。Samtec公司提供全面的技术支持和售后服务,包括在线文档、电话咨询和技术培训等,帮助用户解决使用过程中遇到的问题。

    常见问题与解决方案


    1. 问题: 连接器在安装后出现松动现象。
    - 解决方案: 检查安装过程是否严格按照操作规程执行;如果需要,请联系专业技术人员进行进一步诊断。
    2. 问题: 使用一段时间后,连接器的信号传输质量下降。
    - 解决方案: 清洁连接器的接触点,并检查是否存在氧化或污染情况;如有必要,重新焊接或更换连接器。
    3. 问题: 在高温环境下使用时,连接器的性能不稳定。
    - 解决方案: 考虑使用耐高温型号的产品;同时注意散热设计,确保良好的通风条件。

    总结和推荐


    YFT系列连接器凭借其卓越的设计、稳定的性能以及广泛的适用范围,在多个领域展现出了强大的竞争力。其具备高可靠性、宽泛的应用范围、可定制性、卓越的耐久性和便捷安装的特点,使其成为市场上备受推崇的优质产品之一。对于那些寻求高性能、稳定性和可靠性的应用场合,强烈推荐选用YFT系列连接器。

YFT-20-05-H-05-SB-K参数

参数
类型 Array,Male Pins
颜色 -
触头类型 -
紧固类型 -
排数 5
触头端接 -
针脚数 100pin
长*宽*高 27.94mm(长度)*9.4mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘,管装

YFT-20-05-H-05-SB-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

YFT-20-05-H-05-SB-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC YFT-20-05-H-05-SB-K YFT-20-05-H-05-SB-K数据手册

YFT-20-05-H-05-SB-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.0805 ¥ 195.0302
120+ $ 15.393 ¥ 130.0709
300+ $ 13.503 ¥ 114.1004
540+ $ 9.7125 ¥ 82.0706
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 195.03
直接购买
加入购物车
