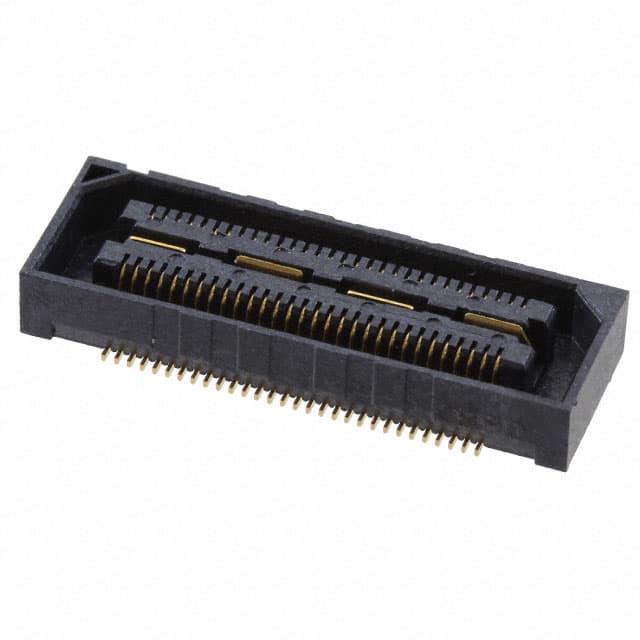

QSH-030-01-H-D-A-K

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 500μm 2 60pin 5mm,8mm,11mm,14mm,16mm,19mm,25mm 3.25mm 760nm 金 SMD,P=0.5mm 贴片安装
供应商型号: SAM11596-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QSH-030-01-H-D-A-K

QSH-030-01-H-D-A-K概述

    电子元器件产品技术手册

    产品简介


    本文档详细介绍的是Samtec公司生产的QSH-XXX-01-X-D-XXX-X-XX型5mm双排高密度插座组件。这种电子元器件主要用于各类电子设备的连接,提供稳定可靠的电连接解决方案。它广泛应用于通讯设备、工业控制、计算机及消费电子等领域。

    技术参数


    - 位置数选项: -030, -060, -090, -120, -150(每行) ( = 参见注释11)
    - 行规格: -D: 双排(使用QSH-30-01-D-XX)
    - 选项:
    - -A: 对齐销钉(使用QSH-30-01-D-XX-A)
    - -LC: 锁定夹(使用LC-08-TM-01,见图2,页2)
    - -GP: 导向柱(使用QSH-30-01-D-XX-X-GP)
    - -FL: 摩擦锁(见图5,页3)
    - -RT1: 固定(必须使用-A选项,使用QSH-30-01-D-XX-A-RT1和SUB-SC-05-01-FF,见图6,页4)
    - -L: 卡紧(必须选择-A,不与其它选项兼容,见图7,页4)
    - 电镀规格:
    - -S: 30微英寸选择金接触区,亚光锡尾
    - -F: 3微英寸闪金接触区,亚光锡尾
    - -L: 10微英寸轻选金接触区,亚光锡尾
    - -H: 30微英寸重金接触区,3微英寸金尾
    - -C: 50微英寸电抛光选择金接触区,亚光锡尾
    - 引脚样式: -01: .1280[3.25]
    - 包装: BLANK: 托盘(见注释16与19),-TR: 带卷(见注释16与18),-FR: 完整带卷(见注释16与18)

    产品特点和优势


    1. 高可靠性: 设计上确保了8盎司的接触力和接地平面保持力。
    2. 灵活性: 多种选项(对齐销钉、锁定夹、导向柱等)提供了高度灵活的配置,适用于不同的应用场景。
    3. 耐用性: 材料为UL94V-0阻燃LCP绝缘体和磷青铜接触片和接地片,确保长期使用稳定性。
    4. 多样化包装: 支持托盘、带卷和完整带卷等多种包装方式,方便不同生产流程的需求。

    应用案例和使用建议


    - 应用场景: 适用于通讯设备、工业控制、计算机系统和消费电子等领域。
    - 使用建议: 由于插入力较高,带有锁定夹(-LC)选项的组件不建议用于自动放置,建议手动放置。对于多重银行部分,需交替检查每个银行的一侧以保证质量。

    兼容性和支持


    - 兼容性: 组件与多种其他电子元器件和设备兼容,具体可参见相关图表。
    - 支持: Samtec公司提供详尽的技术文档和支持服务,以便客户解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题: 插入力过高
    - 解决方法: 使用-RT1固定选项以提高接触可靠性。
    - 问题: 插座对准困难
    - 解决方法: 使用对齐销钉(-A)选项进行精准对准。

    总结和推荐


    QSH-XXX-01-X-D-XXX-X-XX型5mm双排高密度插座组件是一款高性能的电子元器件,具备出色的可靠性、灵活性和耐用性,适用于多种应用场景。虽然价格稍高,但其全面的特性和高水平的支持使其成为市场的优质选择。强烈推荐在需要高可靠性的项目中使用该产品。

QSH-030-01-H-D-A-K参数

参数
类型 Center Strip Contacts,Receptacle
间距 500μm
排数 2
触头镀层
板上高度 3.25mm
针脚数 60pin
接合堆叠高度 5mm,8mm,11mm,14mm,16mm,19mm,25mm
触头镀层厚度 760nm
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
