首页  >  产品百科  >  QSE-014-01-F-D-DP-A-K-TR

QSE-014-01-F-D-DP-A-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Differential Pair Array,Female 2 28pin SMD,P=0.8mm 贴片安装 21.27mm(长度)*7.49mm(高度)
供应商型号: 200-QSE01401FDDPAKTR
供应商: Mouser
标准整包数: 1

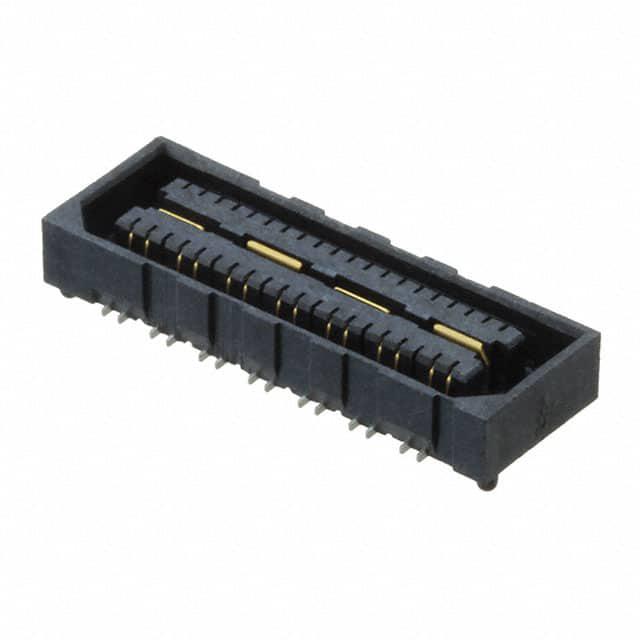

SAMTEC 矩形连接器 - 外壳 QSE-014-01-F-D-DP-A-K-TR

QSE-014-01-F-D-DP-A-K-TR概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍的是由Samtec公司生产的QSE系列电子元器件。该系列元器件主要用于高速数据传输应用,如电信、数据通信和计算机网络等领域。它们是高密度差分对插座组装件,具备多种配置选项,能够满足不同设计需求。

    技术参数


    - 引脚数量:每行引脚数为14、28、42、56、70。
    - 行配置:双行(Double)、单行(Single)。
    - 引脚规格:
    - 引脚长度:0.128英寸(3.30mm)、0.246英寸(6.248mm)。
    - 插头定位:
    - 定位销(Alignment Pins)。
    - 锁扣(Locking Clips)。
    - 导向柱(Guide Posts)。
    - 接线方式:
    - 差分对(Differential Pairs)。
    - 标准引脚(Standard Pin)。
    - 插拔力:
    - 最小终端保持力:5盎司(oz)。
    - 最小接地平面保持力:8盎司(oz)。
    - 材料:
    - 绝缘体:LCP,UL94V0;颜色:黑色。
    - 接触片:磷青铜。
    - 接地平面:磷青铜。
    - 镀层规格:
    - 3μ"选择性金接触,镀锡尾(-F)。
    - 10μ"选择性金接触,镀锡尾(-L)。
    - 30μ"金接触,3μ"金尾(-H)。
    - 50μ"电解抛光选择性金接触,镀锡尾(-C)。
    - 30μ"选择性金接触,锡铅(90/10 ±5%)尾(-STL)。
    - 3μ"选择性金接触,锡铅(90/10 ±5%)尾(-FTL)。
    - 30μ"选择性金接触,镀锡尾(-S)。
    - 兼容性:
    - 插扣选项必须与定位销选项一起使用(-A)。
    - 不适用于自动放置(手动放置推荐)。
    - 包装:
    - 托盘(Trays)。
    - 带卷包装(Tape & Reel)。
    - 满卷带卷包装(Full Reel QTY Tape & Reel)。

    产品特点和优势


    QSE系列具有以下显著特点和优势:
    - 高密度插针:允许更紧密的布线,减少电路板面积。
    - 卓越的信号完整性:通过采用差分对设计,降低噪声干扰,提高传输速度和稳定性。
    - 可靠性和耐用性:高保持力保证长期稳定运行,适用于高要求的应用场景。
    - 灵活性和兼容性:多种配置选项满足不同的设计需求,方便集成到现有系统中。

    应用案例和使用建议


    QSE系列元器件广泛应用于电信、数据通信和计算机网络等领域的高速数据传输系统。例如,在数据中心内部连接和高速接口设计中,使用QSE系列可以大幅提升数据传输速率和可靠性。
    使用建议:
    - 在设计过程中,根据具体应用场景选择合适的行配置和引脚规格。
    - 考虑到高插入力的需求,推荐使用手动放置而非自动化装配,以确保安装精度和产品质量。

    兼容性和支持


    QSE系列兼容多种包装方式,如托盘和带卷包装。为了确保最佳性能和可靠性,建议用户严格按照手册中的指示进行安装和操作。Samtec公司提供了全面的技术支持和维护服务,用户可通过公司官网获取更多资源和支持。

    常见问题与解决方案


    - 问题1:插入力过高导致装配困难
    - 解决方法:推荐使用手动放置,避免使用自动装配。
    - 问题2:信号质量不稳定
    - 解决方法:检查引脚配置是否正确,确保选用合适的镀层规格和接线方式。
    - 问题3:无法选择性更换部件
    - 解决方法:查阅手册中关于特定配置的注释说明,按照指示进行更换。

    总结和推荐


    综上所述,QSE系列电子元器件凭借其高密度设计、卓越的信号完整性以及出色的可靠性,在高速数据传输应用中表现出色。它不仅适用于数据中心和电信网络等关键基础设施,还能满足各类高要求的工业和商业应用场景。因此,我们强烈推荐QSE系列作为高性能电子元器件的选择。

QSE-014-01-F-D-DP-A-K-TR参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 28pin
类型 Differential Pair Array,Female
颜色 -
触头类型 -
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSE-014-01-F-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-014-01-F-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSE-014-01-F-D-DP-A-K-TR QSE-014-01-F-D-DP-A-K-TR数据手册

QSE-014-01-F-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.0605 ¥ 51.2112
25+ $ 5.2704 ¥ 44.5349
50+ $ 4.9572 ¥ 41.8883
100+ $ 4.6116 ¥ 38.968
475+ $ 4.4835 ¥ 37.8856
950+ $ 3.6015 ¥ 30.4327
2375+ $ 3.171 ¥ 26.795
库存: 492
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.21
