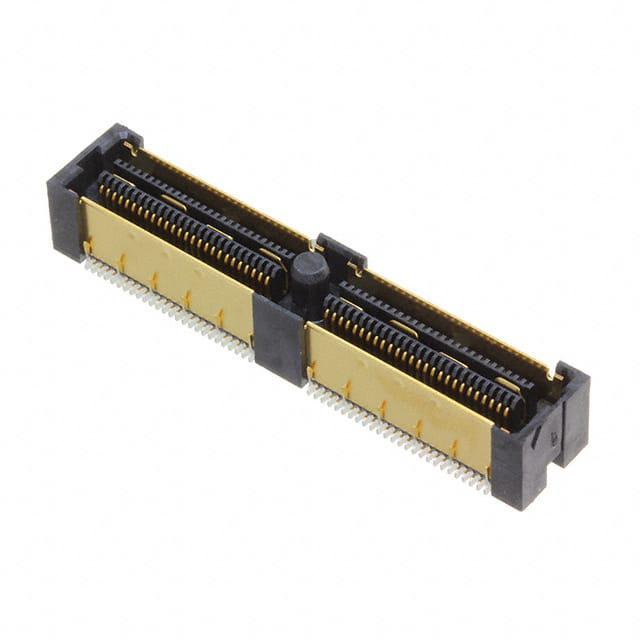

QFSS-052-04.25-L-D

厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 640μm 2 104pin 11mm 7.06mm 250nm 金 SMD,P=0.64mm 贴片安装 43.7mm(长度)*8.13mm(高度)
供应商型号: Q-QFSS-052-04.25-L-D
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFSS-052-04.25-L-D

QFSS-052-04.25-L-D概述


    产品简介


    Samtec QFSS/QMSS 系列高速板对板连接器
    Samtec QFSS(Quick Mount Surface-to-Surface)和QMSS(Quick Mount Surface-to-Surface)系列连接器是一种高密度、高性能的板对板连接器,专为高速信号传输而设计。这些连接器广泛应用于计算机、通信设备、服务器、工业控制等领域,确保数据传输的可靠性和稳定性。

    技术参数


    - 引脚排列:
    - QFSS:每行 26、52 或 78 引脚
    - QMSS:每行 26、52 或 78 引脚

    - 信号对数:
    - QFSS:04.25 对(单端)
    - QMSS:06.75 对(差分)
    - 引脚电镀选项:
    - –L:10 微英寸(0.25 微米)金镀层,尾部为哑光锡
    - –K:直径 5.50 毫米(0.217 英寸)聚酰亚胺薄膜贴片垫(N/A 与 –PC4 选项)

    - 电源引脚:
    - –PC4:每端 4 个电源引脚(N/A 与 –A 选项)
    - 材料:
    - 绝缘材料:液晶聚合物
    - 终端、接地平面和屏蔽材料:磷青铜
    - 镀层:Au 过 50 微英寸(1.27 微米)镍(接地平面尾部为锡)
    - 工作温度范围:-55°C 至 +125°C
    - 电压等级:300 VAC
    - 安装方式:表面贴装,适合回流焊

    产品特点和优势


    1. 高密度引脚配置:每个连接器可以容纳多达 78 个引脚,提供高密度的信号传输能力。
    2. 支持多种信号类型:既支持单端信号也支持差分信号,满足不同应用需求。
    3. 优秀的温度耐受性:能够在极端温度环境下正常工作,确保稳定可靠的性能。
    4. 可定制性强:支持多种引脚配置和电镀选项,可以根据具体需求进行定制。
    5. 易用性高:采用快速安装设计,方便安装和维护。

    应用案例和使用建议


    应用案例:
    1. 数据中心服务器:用于服务器之间的高速数据传输,保证数据中心的高效运行。
    2. 工业控制系统:用于工业自动化设备之间的信号传输,确保实时控制和监测。
    使用建议:
    - 在进行高速信号传输时,建议使用差分信号配置,以提高抗干扰能力。
    - 在安装过程中,注意引脚对齐和焊接质量,以避免信号损失。
    - 使用高质量的绝缘材料,如液晶聚合物,以保证长期使用的可靠性。

    兼容性和支持


    这些连接器与其他标准电子设备具有良好的兼容性。制造商提供全面的技术支持和售后服务,包括详细的安装指南和故障排除文档。对于需要超过两个连接器的应用,可以通过联系 `ipg@samtec.com` 获取更多技术支持。

    常见问题与解决方案


    1. 问题:连接器无法正确对齐
    - 解决方案:检查引脚排列是否正确,并使用专用工具辅助对齐。

    2. 问题:焊接质量不佳
    - 解决方案:确保焊接过程中的温度和时间控制,使用高质量的焊料和助焊剂。
    3. 问题:信号传输不稳定
    - 解决方案:检查信号线和电源线的配置,确保没有接地错误和信号干扰。

    总结和推荐


    总结:Samtec QFSS 和 QMSS 系列连接器以其高密度、高性能和广泛适用性,在高速数据传输领域表现出色。其独特的设计理念和先进的制造工艺使其成为许多关键应用的理想选择。
    推荐:强烈推荐使用 Samtec QFSS 和 QMSS 系列连接器,尤其是在需要高密度、高可靠性的应用场景中。这些连接器不仅提供了卓越的性能,还具备广泛的兼容性和强大的技术支持。

QFSS-052-04.25-L-D参数

参数
板上高度 7.06mm
针脚数 104pin
接合堆叠高度 11mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
触头镀层
长*宽*高 43.7mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
