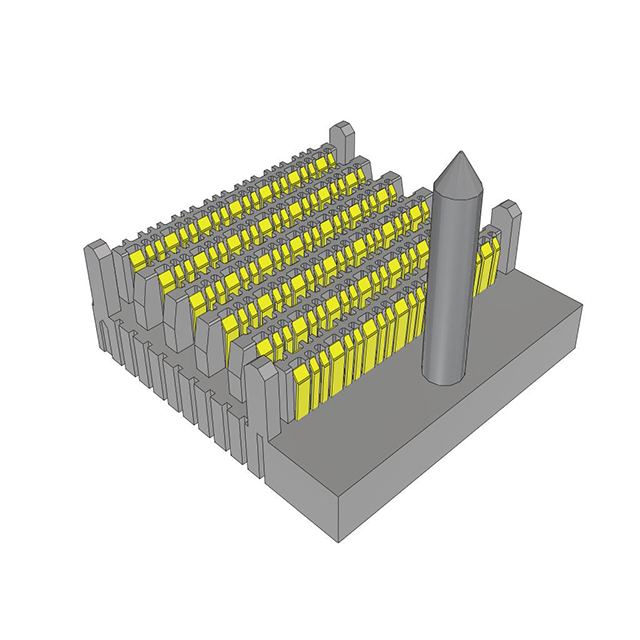

EBTM-6-12-2.0-S-VT-1-L

厂牌: SAMTEC
产品描述:
供应商型号: 200-EBTM-6122.0SVT1L
供应商: Mouser
标准整包数: 1
SAMTEC 模块化连接器 - 接线块 EBTM-6-12-2.0-S-VT-1-L

EBTM-6-12-2.0-S-VT-1-L概述

    # ExaMAX® Right-Angle Receptacle & Vertical Header 技术手册

    1. 产品简介


    ExaMAX® Right-Angle Receptacle & Vertical Header 系列是 Samtec 公司推出的一款高性能电连接器系统,主要应用于高速数据传输和工业自动化领域。产品包括 EBTF-RA(直角插座)和 EBTM(垂直公头)两种型号。这些连接器采用 2.00 mm 的间距设计,支持多达 4 对/列的信号传输。该系列产品以其卓越的信号完整性、高耐用性和宽广的工作温度范围而闻名,广泛应用于通信设备、服务器、存储设备以及医疗电子等领域。

    2. 技术参数


    以下是 ExaMAX® 系列的技术规格和性能参数摘要:
    | 类别 | 参数 | 值 | 单位 |
    ||
    | 电流等级 | 单个信号触点 | 4 | A |
    分裂单 IMLA(载荷触点) | 13 | A |
    相邻双 IMLA(载荷和返回触点) | 19 | A |
    | 电压等级 | 最大工作电压 | 150 | VAC |
    | 工作温度范围 | 工作温度 | -55 至 +105 | °C |
    | 湿度等级 | 最大相对湿度 | 95 | % |
    | 耐压测试 | 额定耐压值 | 500 | VAC |
    | 绝缘电阻 | 最小绝缘电阻值 | 1000 | MΩ |
    | 接触电阻 | 接触电阻(LLCR) | ≤10 | mΩ |
    | 插入力 | 单个触点最大插入力 | 12 | N |
    | 保持力 | 最小触点保持力 | 3.5 | N |
    | 耐久性 | 最大插拔循环次数 | 200 | 次 |
    | 热冲击 | 循环数 | 5
    | 热老化 | 温度测试时长 | 500 | 小时 |

    3. 产品特点和优势


    - 高速信号传输:支持高达 25 GHz 的信号带宽,适用于高性能计算和通信应用。
    - 高可靠性:通过严格的机械和电气测试,确保产品在极端环境下的稳定性。
    - 灵活安装:提供直角和垂直两种安装方式,适应不同 PCB 设计需求。
    - 广泛适用性:符合 Telcordia GR-1217-CORE 标准,适合电信设备、服务器、工业控制等场景。

    4. 应用案例和使用建议


    应用案例:
    - 数据中心机柜内部的背板连接。
    - 医疗成像设备中的高速信号传输。
    - 工业自动化中的信号接口模块。
    使用建议:
    - 在组装过程中,务必遵循正确的插入工具和程序以避免损坏。
    - 在高振动环境中使用时,需加强固定措施以确保长期稳定运行。
    - 定期检查连接器的外观及性能指标,及时更换损坏部件。

    5. 兼容性和支持


    - 兼容性:该系列连接器支持多种基板配置,包括共面板到板连接,具体详情请参考制造商网站。
    - 技术支持:Samtec 提供全面的技术支持服务,包括信号完整性优化、环境测试验证及加工指导。

    6. 常见问题与解决方案


    | 问题 | 原因 | 解决方案 |
    |
    | 插入力过大 | 插针未对齐或脏污 | 清洁触点并重新对准插头 |
    | 绝缘电阻下降 | 连接器暴露于潮湿环境 | 使用防潮密封材料 |
    | 接触电阻过高 | 触点氧化或磨损 | 更换受损的连接器部件 |

    7. 总结和推荐


    ExaMAX® Right-Angle Receptacle & Vertical Header 系列凭借其出色的信号完整性、耐用性和环境适应能力,在高速数据传输和严苛环境下表现出色。无论是数据中心、工业自动化还是高端医疗设备,这款连接器都提供了可靠且高效的选择。因此,我们强烈推荐此产品用于需要高性能连接器的应用场景。
    推荐指数:★★★★★

EBTM-6-12-2.0-S-VT-1-L参数

参数
包装方式 托盘
