首页  >  产品百科  >  TSW-105-23-G-D

TSW-105-23-G-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距10p双排排针 板对板连接器, TSW系列, 直角, 通孔安装
供应商型号: 3663624
供应商: 海外现货
标准整包数: 1

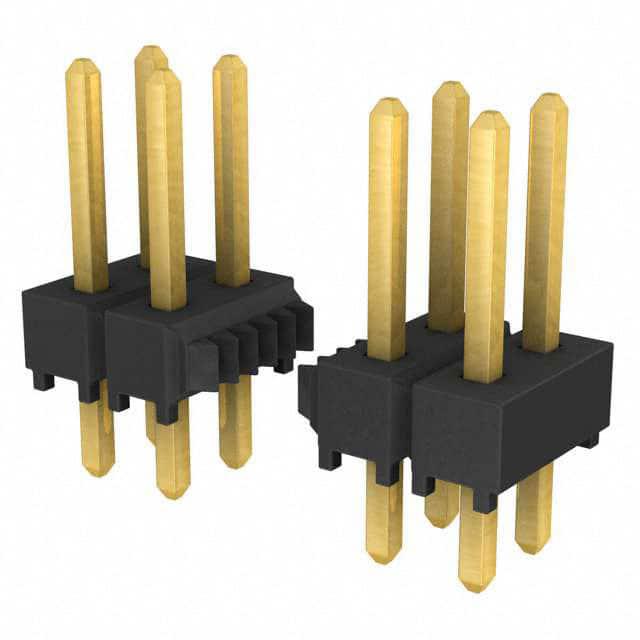

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-105-23-G-D

TSW-105-23-G-D概述


    产品简介


    基本描述
    HTSW–116–11–G–S 和其他相关型号如 HTSW–115–05–L–Q,TSW–209–09–F–S–RA 等,是 Samtec 公司生产的电子元器件。这些产品属于插头和插座连接器系列,广泛应用于电路板到电缆或电路板之间的信号传输。它们设计用于高密度连接,提供稳定的电气和机械性能。
    主要功能
    - 高可靠性连接:适用于严苛的工作环境。
    - 多样化配置:支持单行、双行甚至三行排列,满足不同应用需求。
    - 高电流容量:单针最大承载电流可达5.7A,适合电力传输。
    - 多种安装方式:直插式或直角式,方便集成于多种设计。
    应用领域
    - 工业自动化控制系统
    - 通信设备
    - 医疗器械
    - 汽车电子
    - 军事设备

    技术参数


    - 尺寸和布局:
    - 排针中心间距:0.100英寸(2.54毫米)
    - 排距选项:0.100英寸(2.54毫米)、0.200英寸(5.08毫米)和0.300英寸(7.62毫米)
    - 材料:
    - 绝缘体材料:黑色玻璃填充聚酯或自然液态结晶聚合物
    - 端子材料:磷青铜
    - 镀层选项:金或锡镀层(50微英寸镍底镀层)
    - 电气特性:
    - 电压等级:550VAC(与SSW配对),500VAC(与BCS或ESQ配对),450VAC(-RA/-RE配对),400VAC(与CES配对)
    - 工作温度范围:
    - -55°C至+125°C(金镀层)
    - -55°C至+105°C(锡镀层)

    产品特点和优势


    - 高性能连接:高电流容量和电压等级使其适用于电力传输和信号传输。
    - 多样化选择:多样化的排针数量、排距和安装方式提供了极大的灵活性。
    - 耐用可靠:采用高质量材料和镀层,确保长时间稳定运行。
    - 适应性强:适用于多种工业环境,具有良好的机械强度和电气稳定性。

    应用案例和使用建议


    - 工业自动化控制系统:用于复杂机器内部连接,需确保高可靠性。
    - 通信设备:适配高密度连接需求,确保信号传输稳定。
    - 医疗器械:需符合医疗行业严格的认证标准,可考虑使用金镀层提升耐腐蚀性。
    使用建议:
    - 在选择时考虑具体应用场景的需求,如高温、高压等极端环境条件。
    - 使用时需注意确保正确的安装方向和适当的引脚布局,以避免短路或接触不良。

    兼容性和支持


    - 兼容性:
    - 与SSW、SSQ、SSM、ESW、ESQ、BCS、BSW、CES、SLW等系列板端配对兼容。
    - 与IDSD、IDSS等线缆端配对兼容。
    - 支持:
    - 客户特定要求需经过Samtec公司批准并形成客户特定图纸。
    - 更多信息和技术支持请访问Samtec官网。

    常见问题与解决方案


    - 问题1:接触电阻不稳定
    - 解决方案:检查镀层是否有缺陷,重新焊接或更换连接器。
    - 问题2:电流传输不足
    - 解决方案:确认所有连接器均已正确装配,无虚焊现象。
    - 问题3:机械连接不牢固
    - 解决方案:确保锁定装置正确安装,检查并调整定位销。

    总结和推荐


    优点
    - 高电流和高电压等级
    - 灵活的排针配置和安装方式
    - 适应性强,适用于多种工业环境
    推荐
    HTSW–116–11–G–S 和相关型号因其高可靠性、多样化的配置和广泛的适用性,在多个行业中表现出色。推荐在需要高电流和电压传输的应用中使用。

TSW-105-23-G-D参数

参数
触头镀层 - 配接
额定电流 6.3A
防护等级 -
颜色 黑色
针脚数 10pin
排数 2
间距-配接 2.54mm
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
长*宽*高 12.7mm*5.08mm*5.08mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TSW-105-23-G-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-105-23-G-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-105-23-G-D TSW-105-23-G-D数据手册

TSW-105-23-G-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 5.6449
50+ ¥ 5.6449
100+ ¥ 5.0578
500+ ¥ 4.9675
1000+ ¥ 4.9675
库存: 252
起订量: 9 增量: 0
交货地:
最小起订量为:1
合计: ¥ 5.64
直接购买
加入购物车
