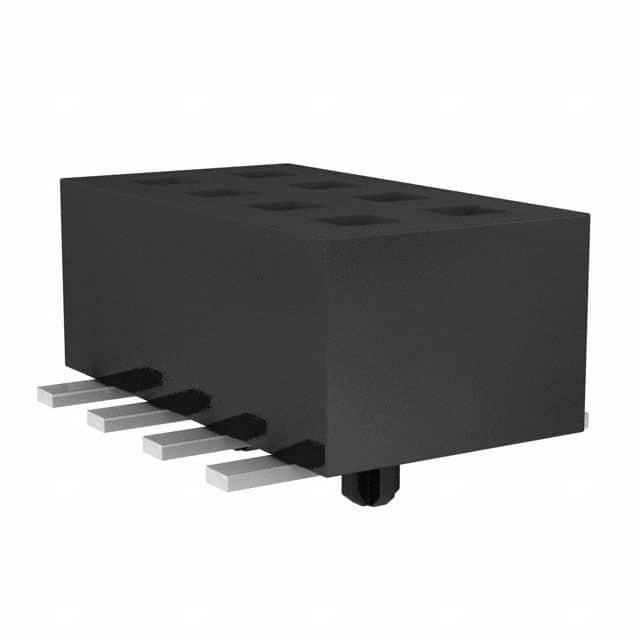

CLP-104-02-L-D-A-TR

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 1.27mm 2 8pin 3.3A 250nm 金 黑色 贴片安装 5.51mm(长度)*4.31mm(高度)
供应商型号: AV-A-SATCLP10402LDATR
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 CLP-104-02-L-D-A-TR

CLP-104-02-L-D-A-TR概述

    # 电子元器件产品技术手册解析

    产品简介


    基本信息
    本文介绍的是一款高性能低轮廓(Low Profile)电子连接器,型号为CLP-1XX-XX-XXX-D-XX-XX-XX。该产品具有双排结构设计(-D),提供表面贴装(Surface Mount)的引脚样式(-02),适用于多种高密度电路板的设计需求。
    主要功能
    此款连接器专为电信、数据通信及消费电子等领域设计,能够实现高精度信号传输,并支持多种接触镀层选项以适应不同环境下的稳定运行要求。
    应用领域
    - 通信设备:路由器、交换机、服务器等;
    - 数据处理:存储系统、嵌入式计算机;
    - 消费电子:智能手机、平板电脑及其他便携式终端设备。

    技术参数


    | 参数类别 | 具体数值或范围 |

    | 插针间距 | 0.050英寸(1.27毫米) |
    | 接触材料 | 镀磷青铜 |
    | 绝缘材料 | LCP(液晶聚合物),UL 94 V-0阻燃等级 |
    | 工作温度范围 | -40°C至+85°C |
    | 最小拔出力 | 0.5磅(8盎司) |
    | 外形尺寸 | 双排结构,宽度=0.170±0.010英寸 |
    产品特点与优势
    独特功能
    - 低轮廓设计:有效节省空间,适合紧凑型电路板布局;
    - 多样化镀层选择:包括3μ"闪金、10μ"轻金等多种镀层,可根据实际需求定制;
    - 高机械强度:采用高强度绝缘材料保证长期稳定性;
    - 易于安装:支持自动插拔工具操作,简化生产流程。
    市场竞争力
    相比同类产品,该系列连接器具备更高的性价比,同时满足严苛的工作环境要求,在行业内享有良好声誉。此外,其优异的信号完整性使得它成为高性能数字信号传输的理想选择。
    应用案例与使用建议
    应用场景
    - 网络设备:服务器背板上的高速信号接口;
    - 移动通信:手机主板与显示屏之间的柔性电路板连接;
    - 工业自动化:工业控制器内部的高密度连接点。
    使用建议
    - 在高振动环境下使用时,需特别注意固定方式,可考虑增加辅助定位结构;
    - 对于高温环境,建议选用耐热性更强的镀层如30μ"重金;
    - 在大批量生产过程中,优先考虑自动化装配以提高效率并降低成本。
    兼容性与支持
    兼容性
    - 支持多种包装形式:管装(Tube)、卷带封装(Tape & Reel)以及特殊设计的聚酰亚胺薄膜垫片(Polyimide Film Pad);
    - 能够无缝集成到现有生产线中,无需额外修改硬件配置。
    支持服务
    制造商SAMTEC提供全面的技术支持,包括产品选型指导、现场技术支持以及定制化解决方案。客户可通过官方渠道获取详尽的技术文档和支持资料。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插针插入困难 | 确保正确对齐并检查是否有异物阻挡 |
    | 镀层出现氧化现象 | 定期清洁表面,并采用适当的防氧化措施 |
    | 温度过高导致接触不良 | 检查是否选择了合适的镀层材料 |
    总结与推荐
    产品评估
    CLP-1XX-XX-XXX-D-XX-XX-XX以其卓越的性能、灵活的设计选项以及广泛的适用性,在市场上占据重要地位。无论是在研发阶段还是批量生产环节,它都表现出色。
    推荐结论
    强烈推荐此款连接器用于需要高可靠性的应用场景。无论是针对特定行业的需求还是通用目的的应用,该系列产品都能提供稳定的解决方案。如果您正在寻找一款兼具成本效益和技术优势的连接器,CLP-1XX-XX-XXX-D-XX-XX-XX无疑是一个理想的选择!

CLP-104-02-L-D-A-TR参数

参数
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
颜色 黑色
类型 Push-Pull,Receptacle
间距-配接 1.27mm
针脚数 8pin
防护等级 -
额定电流 3.3A
排数 2
长*宽*高 5.51mm(长度)*4.31mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装
