TEM-110-02-03.0-G-D-L1

厂牌: SAMTEC
产品描述: Header,Latch Lock 800μm 2 20pin 2.9A 250nm 金 贴片安装 23.5mm(长度)*5.5mm(高度)
供应商型号: 200-TEM11002030GDL1
供应商: Mouser
标准整包数: 1

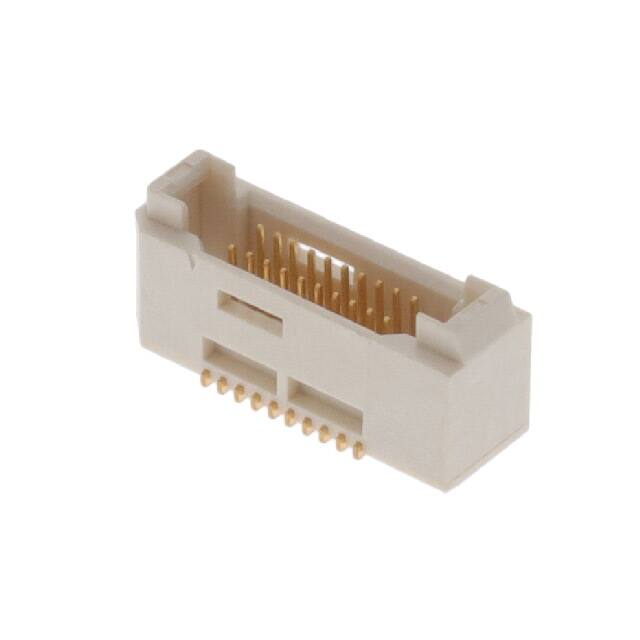

SAMTEC 矩形连接器 - 针座 - 公插针 TEM-110-02-03.0-G-D-L1

TEM-110-02-03.0-G-D-L1概述


    产品简介


    本产品是Samtec公司设计的一款高密度表面贴装电子连接器(TEMX系列)。该系列产品主要用于高可靠性电子设备中,如电信、数据通信、工业自动化等领域。这些连接器能够支持高达数十个位置,并具备多种配置选项,确保适应不同的应用需求。它们的主要功能是提供可靠的电气连接,确保信号传输的质量和稳定性。

    技术参数


    - 数量配置:-05至-50个位置(每行5个位置递增)
    - 排规格:双排(-D)
    - 引脚样式:表面贴装(-02)
    - 镀层规格:
    - -H: 接触区镀30μ"厚金,尾部镀3μ"金
    - -G: 接触区镀10μ"金,尾部镀3μ"金
    - -FG: 接触区全部镀3μ"金膜
    - 包装规格:托盘(默认)、带卷式包装(-TR)、全卷带包装(-FR)
    - 堆叠高度:
    - -03.0: 6 mm
    - -04.0: 7 mm
    - -07.0: 10 mm
    - 材料:
    - 绝缘体:LCP,黑色
    - 锁扣片:磷青铜510
    - 焊接片:黄铜合金260,全硬化
    - 引脚间距:0.8 mm

    产品特点和优势


    该系列连接器具有多种独特的功能和优势,使其在市场上具有较强的竞争力:
    - 高密度设计:通过优化的引脚排列,能够在有限的空间内实现更多的连接点,适用于空间受限的应用场合。
    - 多样化配置:用户可以根据具体应用需求选择不同的排规格、镀层规格和堆叠高度,以满足不同应用场景的要求。
    - 优良的电气性能:接触区采用金镀层,确保低电阻和高可靠性。
    - 出色的机械强度:焊接片为全硬化黄铜合金,保证连接的稳定性和长期可靠性。
    - 易于安装和维护:表面贴装设计,便于自动插件机安装,降低了人工成本。

    应用案例和使用建议


    应用案例
    该连接器被广泛应用于电信设备、数据通信系统、工业自动化控制等领域。例如,在一个高速数据通信系统中,需要将多个数据线与主板连接。这种情况下,可以选用这款高密度表面贴装连接器,确保信号传输的稳定性和可靠性。
    使用建议
    - 在安装过程中,确保正确选择排规格和堆叠高度,以满足实际应用中的空间要求。
    - 为了确保最佳性能,建议在焊接前使用助焊剂进行预处理,减少焊接缺陷。
    - 定期检查连接器的接触情况,避免氧化导致的接触不良问题。

    兼容性和支持


    该连接器可与市面上主流的自动插件机兼容,方便大批量生产。同时,Samtec公司提供全面的技术支持,包括产品选型指导、安装及使用培训、故障诊断等服务,确保客户能够充分利用其性能优势。

    常见问题与解决方案


    1. 问:如何判断连接器是否接触良好?
    - 答:可以通过测量接触电阻来判断,通常接触电阻应小于1毫欧。如果超出标准,可能需要重新焊接或更换连接器。
    2. 问:如何应对连接器在高温环境下的性能变化?
    - 答:建议在高温环境下使用时,选择接触区镀金比例更高的型号(如-H规格),以提高其在极端温度条件下的可靠性。
    3. 问:连接器出现机械损坏怎么办?
    - 答:若连接器遭受外力挤压导致变形,应尽快更换新的连接器,以防止进一步影响信号传输质量。

    总结和推荐


    综上所述,TEMX系列连接器凭借其高密度设计、多样化的配置选项以及优异的电气性能,在高可靠性应用领域表现出色。尤其适合对空间和性能有严格要求的应用场景。因此,强烈推荐在电信设备、数据通信系统、工业自动化等领域使用该款连接器。

TEM-110-02-03.0-G-D-L1参数

参数
间距-配接 800μm
触头镀层 - 配接
颜色 -
针脚数 20pin
触头镀层厚度 - 配接 250nm
防护等级 -
额定电流 2.9A
类型 Header,Latch Lock
排数 2
长*宽*高 23.5mm(长度)*5.5mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 托盘

TEM-110-02-03.0-G-D-L1厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TEM-110-02-03.0-G-D-L1数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TEM-110-02-03.0-G-D-L1 TEM-110-02-03.0-G-D-L1数据手册

TEM-110-02-03.0-G-D-L1封装设计

查看详情并下载
Symbol
Footprint
3D Model
