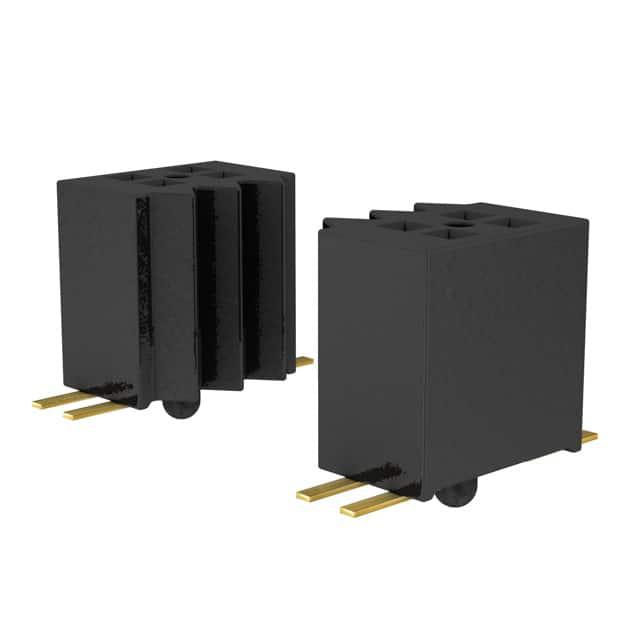

CLE-112-01-G-DV-A-K-TR

厂牌: SAMTEC
产品描述: Pass Through,Push-Pull,Receptacle 800μm 2 24pin 2.7A 250nm 金 黑色 SMD,P=0.8mm 贴片安装 9.98mm(长度)*4.86mm(高度)
供应商型号: Q-CLE-112-01-G-DV-A-K-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 CLE-112-01-G-DV-A-K-TR

CLE-112-01-G-DV-A-K-TR概述

    电子元器件产品技术手册:CLE-1XX-XX-X-DV-XX

    产品简介


    CLE-1XX-XX-X-DV-XX 是一种插座连接器,设计用于高性能应用场合。它采用双排垂直安装方式,具备可选择的焊接端子(-01),可定制的镀层(-F/-G)和多种选项如Pick & Place贴片垫(-P)、排针对齐销(-A)和聚酰亚胺膜垫(-K)。这款连接器广泛应用于电信、计算机、消费电子、工业控制及医疗设备等领域。

    技术参数


    基本参数
    - 总针位数:从 -04 到 -90(每行)
    - 插头类型:双排垂直型(使用 CLE-90-D)
    - 端子风格:C-80-01-X
    - 镀层:3微英寸选择性镀金(-F),10微英寸轻质镀金(-G)
    - 包装方式:带卷包装(-TR)
    物理参数
    - 端子厚度:0.007英寸(0.18mm)参考值
    - 关键尺寸:详见图1
    - 材料:绝缘体采用LCP,UL 94 VO等级,颜色为黑色;接触材料采用BeCu 190合金[TM04]
    - 最大位移:任何方向2英寸最大
    公差
    - 除非另有说明,所有尺寸均以英寸表示
    - 公差遵循标准规范,详情见技术手册

    产品特点和优势


    - 高度可定制:通过不同的镀层和选项配置,可以满足各种应用需求。
    - 高可靠性:采用优质材料和精加工工艺,确保长时间稳定运行。
    - 适应性强:广泛的针位数配置适用于多种应用场合。
    - 易于安装:Pick & Place贴片垫和排针对齐销使安装过程更便捷高效。

    应用案例和使用建议


    应用案例:
    - 电信设备:提供高速数据传输接口。
    - 计算机系统:支持CPU、内存和其他板卡的连接。
    - 消费电子:适用于各种便携式电子设备,如手机和平板电脑。
    使用建议:
    - 在使用过程中,需注意保持连接器清洁,避免灰尘和杂质进入导致接触不良。
    - 定期检查连接器的状态,及时更换损坏部件。
    - 根据具体应用要求,选择合适的镀层和配置。

    兼容性和支持


    - 兼容性:CLE-1XX-XX-X-DV-XX可与多种标准电子元器件配合使用。
    - 支持服务:制造商SAMTEC提供详尽的技术文档和客户支持服务,帮助用户解决问题并优化应用。

    常见问题与解决方案


    - 问题1:接触不良
    - 解决方案:检查镀层情况,必要时重新镀层或更换部件。
    - 问题2:安装错误
    - 解决方案:严格按照技术手册进行安装,必要时寻求专业帮助。
    - 问题3:过热
    - 解决方案:检查散热设计,确保良好的通风条件。

    总结和推荐


    总体而言,CLE-1XX-XX-X-DV-XX凭借其高度的可定制性和可靠性,在多种应用中表现出色。其广泛的应用范围和优良的质量使其成为市场上的一个有力竞争者。对于需要高性能连接解决方案的项目,我们强烈推荐使用CLE-1XX-XX-X-DV-XX。

CLE-112-01-G-DV-A-K-TR参数

参数
类型 Pass Through,Push-Pull,Receptacle
触头镀层厚度 - 配接 250nm
额定电流 2.7A
防护等级 -
触头镀层 - 配接
间距-配接 800μm
针脚数 24pin
颜色 黑色
排数 2
长*宽*高 9.98mm(长度)*4.86mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
