HTSW-103-07-S-D

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 2 6pin 6.3A 760nm 金 通孔安装 7.62mm(长度)*5.08mm(高度)
供应商型号: AV-A-SATHTSW10307SD
供应商: Avnet
标准整包数: 1

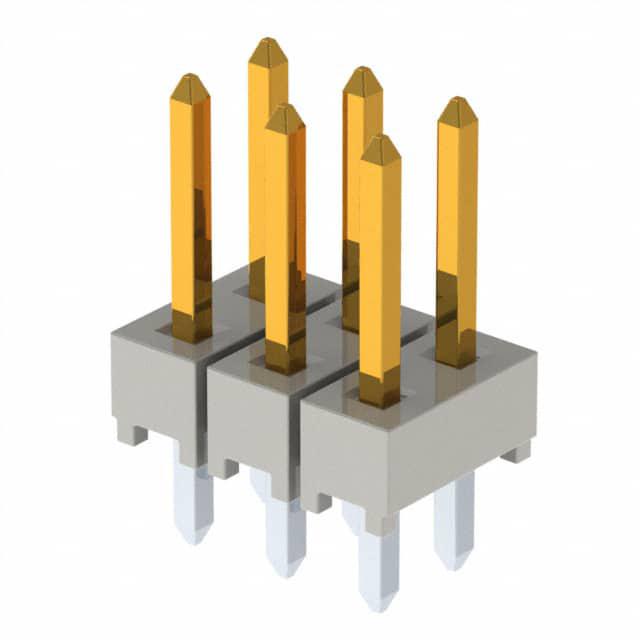

SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-103-07-S-D

HTSW-103-07-S-D概述

    HTSW系列电子元器件技术手册

    产品简介


    HTSW系列是Samtec公司推出的一款精密电子连接器,广泛应用于各种高精度、高性能的电子产品中。这些连接器具备多种行数配置,支持直角(Right Angle)和水平(Straight)安装方式,能够满足不同应用场景的需求。它们主要用于工业控制、通信设备、医疗仪器以及航空航天等领域。

    技术参数


    - 产品类型:精密连接器
    - 材料:绝缘体采用LCP材料,UL-94-V-0等级
    - 尺寸:
    - 接触孔间距:.100英寸(2.54mm)
    - 终端间距:.100英寸(2.54mm)或.200英寸(5.08mm),根据规格选择填充位置
    - 镀层选项:金镀层(10μ"或30μ")、锡镀层(Matte Tin)及锡铅合金镀层(Tin/Lead, 90/10 5%)
    - 最大高度变化:.005英寸(.127mm)
    - 最小终端推力:3磅(约1.36千克力)
    - 终端空间:.100英寸(2.54mm)或.200英寸(5.08mm)

    产品特点和优势


    1. 多行配置:支持单行、双行、三行和三行填充外侧行的设计,适用于不同密度的应用需求。
    2. 镀层选择多样:提供包括金、锡和锡铅合金在内的多种镀层选项,以适应不同的电气要求。
    3. 安装方式灵活:直角(Right Angle)和水平(Straight)安装方式的选择,方便集成到不同的系统设计中。
    4. 机械强度高:通过金镀层设计和锁紧结构提升机械稳定性和接触可靠性。

    应用案例和使用建议


    1. 工业自动化:用于机器间的信号传输,如传感器与控制器之间的连接。
    2. 通信设备:提供稳定的数据传输通道,确保系统间通信的高效性。
    3. 医疗设备:在高精度测量设备中用于数据采集模块之间的连接。
    使用建议:
    - 在高密度布线应用中,建议使用三行配置以减少占用空间。
    - 确保终端正确焊接,避免产生焊点松动导致的信号衰减。

    兼容性和支持


    HTSW系列连接器与市场上大多数标准电路板相兼容,适用于多种电子设备。Samtec公司提供了详尽的技术支持和售后服务,确保用户在安装和使用过程中获得最佳体验。

    常见问题与解决方案


    1. 问题: 终端推力不足
    解决方法: 检查终端装配是否到位,必要时重新进行装配。
    2. 问题: 连接器接触不良
    解决方法: 清洁连接器插针和插座,确保没有氧化物或其他杂质影响接触。
    3. 问题: 焊点脱落
    解决方法: 检查焊接工艺,确保焊接温度和时间适当。

    总结和推荐


    HTSW系列连接器以其多样的配置、优异的电气性能和广泛的适用范围,在市场上具有很强的竞争力。无论是工业自动化还是高端医疗设备,HTSW系列都能提供可靠的连接解决方案。总体来说,这是一款值得推荐的产品,适合于各种对连接器质量和稳定性有严格要求的应用场景。

HTSW-103-07-S-D参数

参数
防护等级 -
颜色 -
排数 2
类型 Header,Push-Pull
触头镀层 - 配接
针脚数 6pin
间距-配接 2.54mm
额定电流 6.3A
触头镀层厚度 - 配接 760nm
长*宽*高 7.62mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装

HTSW-103-07-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-103-07-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-103-07-S-D HTSW-103-07-S-D数据手册

HTSW-103-07-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
