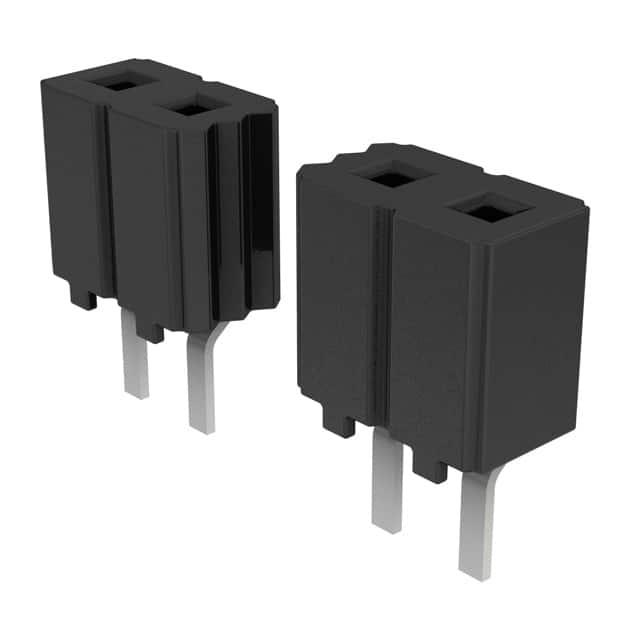

CES-105-01-S-S

厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2.54mm 1 5pin 5.5A 760nm 金 黑色 通孔安装 12.7mm(长度)*3.05mm(高度)
供应商型号: 200-CES10501SS
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 CES-105-01-S-S

CES-105-01-S-S概述

    电子元器件技术手册:低剖面插座条(Low Profile Socket Strips)

    产品简介


    本文将详细介绍Samtec公司的低剖面插座条(Low Profile Socket Strips),其中包括SLW和CES系列。这些插座条主要用于连接各种电子设备,确保电路间的稳定信号传输。它们适用于多种领域,如通信设备、工业控制、消费电子等。

    技术参数


    - 接触材料: 磷青铜
    - 绝缘材料: 黑色玻璃纤维增强聚酯
    - 镀层选项:
    - 金镀层: 10µ" (0.25 µm) 或 20µ" (0.51 µm)
    - 锡镀层: 哑光锡
    - 针数: 1至50个针
    - 行数: 单行(S)或双行(D)
    - 间距: 2.54mm (.100")
    - 电流承载能力:
    - SLW系列: 每个引脚5.2A(两根引脚供电)
    - CES系列: 每个引脚5.5A(两根引脚供电)
    - 电压等级:
    - SLW系列: 406VAC
    - CES系列: 400VAC
    - 工作温度范围:
    - 金镀层: -55°C至+125°C
    - 锡镀层: -55°C至+105°C
    - 插入深度:
    - SLW系列: 2.16mm (.085") 至 2.92mm (.115")
    - CES系列: 2.62mm (.103") 至 4.06mm (.160")

    产品特点和优势


    - 高可靠性: 采用磷青铜材料,确保长期使用中的可靠连接。
    - 宽温度适应性: 能够在极端环境下正常工作,适应广泛的温度变化。
    - 多样化镀层选择: 提供金镀层和锡镀层选项,以满足不同的应用需求。
    - 标准化设计: 设计符合行业标准,易于集成到各种设备中。

    应用案例和使用建议


    应用案例:
    1. 通信设备: 在高速通信设备中,确保信号的稳定传输。
    2. 工业自动化: 在复杂的工业控制系统中,保证连接的可靠性和稳定性。
    3. 消费电子: 在智能设备中,提供高效的电源和信号连接。
    使用建议:
    - 在安装过程中,注意保持插入深度,避免过度插入导致损坏。
    - 选择合适的镀层,以确保长期使用的可靠性。

    兼容性和支持


    - 兼容性: SLW系列可以与TLW, TSW, MTLW, MTSW, HW, EW, ZW, HTSW, HMTSW, TSM等系列兼容;CES系列可以与TLW, TSW, MTLW, MTSW, HW, EW, ZW, DW, HTSW, PHT, HMTSW等系列兼容。
    - 支持服务: Samtec公司提供全面的技术支持和售后服务,确保客户能够顺利使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入后不稳定 | 确保插入深度正确,检查引脚是否有弯曲或变形。 |
    | 接触电阻高 | 清理接触面,确保无污垢或氧化。 |
    | 密封不良 | 检查密封圈是否安装正确,确保密封良好。 |

    总结和推荐


    综上所述,Samtec公司的低剖面插座条SLW和CES系列具有高可靠性、广泛的应用范围和丰富的兼容性。适合于通信设备、工业控制和消费电子等多个领域。根据其出色的性能和良好的兼容性,强烈推荐使用这些产品。
    请注意,文中提及的产品型号和技术参数可能需要进一步验证以确保准确无误。

CES-105-01-S-S参数

参数
排数 1
额定电流 5.5A
触头镀层厚度 - 配接 760nm
颜色 黑色
防护等级 -
类型 Push-Pull,Receptacle
间距-配接 2.54mm
针脚数 5pin
触头镀层 - 配接
长*宽*高 12.7mm(长度)*3.05mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装
