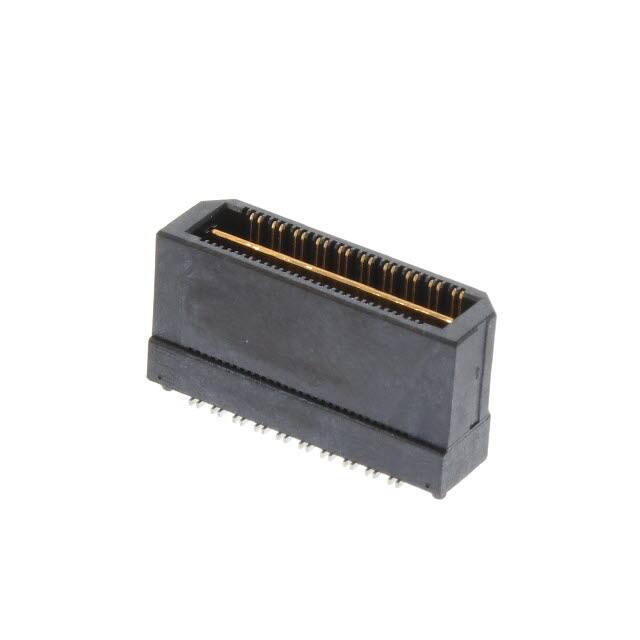

QTH-020-03-L-D-DP-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距40p双排排针, QTH系列, 直角, 表面
供应商型号: 2089077
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QTH-020-03-L-D-DP-A

QTH-020-03-L-D-DP-A概述

    电子元器件产品技术手册解析



    1. 产品简介



    本文档介绍了由Samtec Inc.生产的QTH-30-XX-D-XX-DP系列电子元器件。这些产品主要用于高密度连接应用,包括数据通信、网络基础设施和电信设备等领域。QTH-30-XX-D-XX-DP是差分对终端装配组件,旨在提供高速信号传输的可靠连接解决方案。


    2. 技术参数



    以下是从技术手册中提取的主要技术规格和技术参数:

    - 定位精度:所有关键尺寸均需精确控制,例如,最大偏差为±0.01英寸(±0.25毫米)。
    - 材料:绝缘体采用UL94V-0认证的LCP材质,颜色为黑色;触点和接地平面采用磷青铜材料。
    - 插拔力:最小推力为6盎司(-01和-02型号),8盎司(-03至-09型号)。
    - 引脚长度:可选多种引脚长度,如0.1680英寸(4.267毫米)、0.2861英寸(7.264毫米)等。
    - 封装:提供双排(使用QTH-30-01-D-XX)和盘装(标准包装)两种形式,还可选择带卷轴包装(使用QTH-30-XX-D-XX-FR)。
    - 接触面积镀层:可选镀层包括3微英寸选择性金接触区、10微英寸选择性金接触区、30微英寸金接触区等。


    3. 产品特点和优势



    QTH-30-XX-D-XX-DP系列电子元器件具备以下显著特点和优势:

    - 高密度连接:支持最多100个位置,每行最高可达100个位置。
    - 可靠性:具有良好的机械和电气稳定性,确保长期使用中的稳定性和耐久性。
    - 多功能选项:支持多种功能选项,包括引导柱、锁紧夹、摩擦锁定、弹性接触等,满足不同应用场景的需求。
    - 易于集成:设计简洁,便于集成到现有系统中,降低安装和调试成本。


    4. 应用案例和使用建议



    该产品适用于各类高密度连接需求的应用场景,例如数据通信设备、服务器、网络交换机等。在实际应用中,建议进行充分的测试以验证其在特定环境下的性能表现。特别是对于高频信号传输,需要考虑阻抗匹配、电磁干扰等问题。


    5. 兼容性和支持



    QTH-30-XX-D-XX-DP系列与市面上主流的高密度连接器兼容。制造商提供了详细的文档和支持服务,包括产品规格书、安装指南和技术咨询。此外,还提供专业的售后服务,确保客户能够顺利部署和使用产品。


    6. 常见问题与解决方案



    以下是一些常见的问题及其解决方法:

    - 插入力过大:确保连接器正确对齐并均匀施力,避免损伤引脚。
    - 接触不良:检查接触面是否有污垢或损坏,必要时清洁或更换。
    - 温度漂移:高温环境下可能导致热膨胀系数不一致,建议采取适当的散热措施。


    7. 总结和推荐



    QTH-30-XX-D-XX-DP系列电子元器件是一款高性能、多功能的产品,适用于各种高密度连接需求。其优异的设计和可靠性使其在市场上具有较强的竞争力。综上所述,强烈推荐此产品给寻求高效、可靠的高密度连接解决方案的工程师和采购人员。

QTH-020-03-L-D-DP-A参数

参数
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 40pin
类型 Differential Pair Array,Male
颜色 -
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTH-020-03-L-D-DP-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-020-03-L-D-DP-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTH-020-03-L-D-DP-A QTH-020-03-L-D-DP-A数据手册
