首页  >  产品百科  >  IPT1-105-01-L-D-RA

IPT1-105-01-L-D-RA

厂牌: SAMTEC

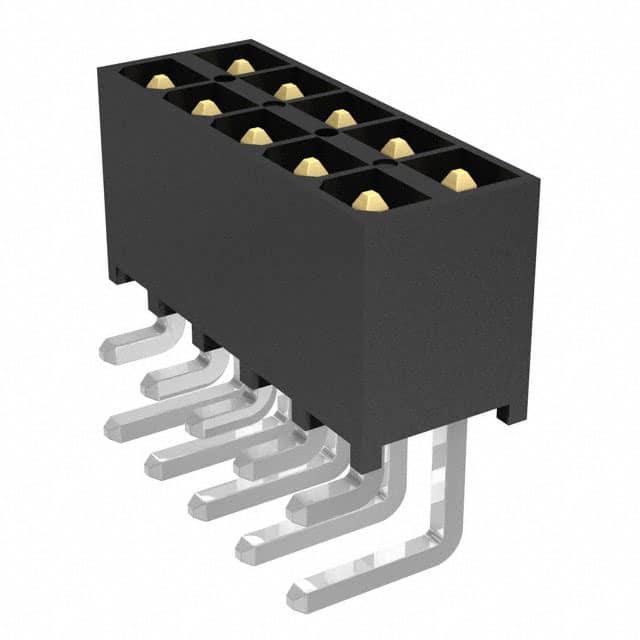

产品描述: Samtec 2.54mm间距10p双排排针 板对板连接器, IPT1系列, 直角, 通孔安装
供应商型号: N-IPT1-105-01-L-D-RA
供应商: 云汉优选
标准整包数: 1

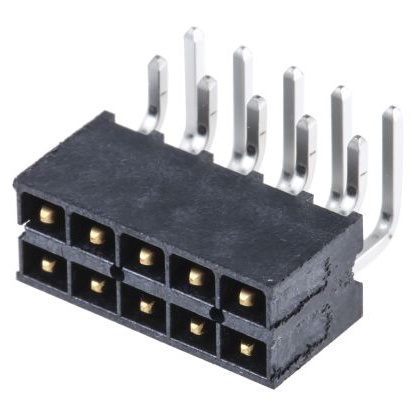

SAMTEC 矩形连接器 - 针座 - 公插针 IPT1-105-01-L-D-RA

IPT1-105-01-L-D-RA概述


    产品简介


    本产品为Samtec公司生产的双排插头(Double Row Header),型号为IPT1-1XX-XX-XX-D-RA-XX。该电子元器件主要用于电路板之间的连接,具有高可靠性及紧凑设计的特点。适用于广泛的应用领域,包括但不限于计算机、通讯设备、工业自动化系统以及消费电子产品。

    技术参数


    - 插针间距:0.100英寸(2.540毫米)
    - 插针直径:0.025英寸(0.64毫米)
    - 插针排列:每行最多25个插针
    - 极性选项:支持(-PL)
    - 摩擦锁选项:支持(-FL)
    - 角度选项:直角(-RA)
    - 接触材料:磷青铜(510,3/4硬)
    - 绝缘材料:LCP,UL 94 V0阻燃等级,黑色
    - 最大允许切割飞边:0.010英寸(0.25毫米)
    - 插针最大变异:0.005英寸(0.13毫米)

    产品特点和优势


    1. 紧凑设计:由于采用双排结构和小间距设计,节省了电路板空间,使得整体布局更加紧凑。
    2. 高可靠性:磷青铜接触材料提供了优良的导电性和耐腐蚀性,确保了长期使用的稳定性。
    3. 多种选项:支持极性选项(-PL)和摩擦锁选项(-FL),提高了连接的可靠性与便利性。
    4. 多样化应用:适用于各种工业领域,无论是通讯、计算机还是消费电子领域都能满足其需求。

    应用案例和使用建议


    应用案例
    该产品在计算机主板连接中得到了广泛应用,尤其是在需要多接口、高密度连接的场合。例如,在服务器系统中,通过使用这些双排插头,可以实现高效的数据传输与控制信号传递。
    使用建议
    1. 在安装过程中要特别注意插针的对齐和插入力度,避免损伤插针或绝缘体。
    2. 由于产品支持摩擦锁选项,可以考虑在连接稳定性要求较高的场合选择此选项,以增加连接稳固性。

    兼容性和支持


    - 兼容性:该产品支持极性选项和摩擦锁选项,可广泛应用于不同类型的电路板上,同时保持良好的互换性。
    - 支持和服务:Samtec公司提供全面的技术支持和售后服务,包括产品咨询、安装指导以及故障排查等服务。

    常见问题与解决方案


    1. 问题:插针容易弯曲或断裂?
    - 解决方案:在安装过程中要轻柔操作,避免过度用力插入插头。对于已损坏的插针,建议更换新的插头以保证连接质量。

    2. 问题:连接松动?
    - 解决方案:确认是否选择了摩擦锁选项(-FL)。如果未选择,可以更换带有此选项的产品以提高连接稳固性。

    总结和推荐


    总体而言,IPT1-1XX-XX-XX-D-RA-XX 双排插头是一款非常实用且高性能的电子元器件,适合应用于多种领域。其紧凑的设计、高可靠性以及多样化的选项使其在市场上具有很强的竞争力。我们强烈推荐这款产品用于需要高密度连接和稳定性的电路板项目中。

IPT1-105-01-L-D-RA参数

参数
针脚数 10pin
间距-配接 2.54mm
排数 2
排距 2.54mm
额定电流 2.3A
颜色 黑色
防护等级 -
触头镀层 - 配接
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

IPT1-105-01-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPT1-105-01-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPT1-105-01-L-D-RA IPT1-105-01-L-D-RA数据手册

IPT1-105-01-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
70+ $ 1.5582 ¥ 13.2447
1000+ $ 1.1433 ¥ 9.7181
2000+ $ 1.0404 ¥ 8.8434
5000+ $ 0.8058 ¥ 6.8493
16000+ $ 0.561 ¥ 4.7685
43100+ $ 0.5304 ¥ 4.5084
库存: 272
起订量: 70 增量: 1
交货地:
最小起订量为:70
合计: ¥ 927.12
