首页  >  产品百科  >  HLE-105-02-S-DV-BE-LC

HLE-105-02-S-DV-BE-LC

厂牌: SAMTEC
产品描述: Bottom Entry,Push-Pull,Receptacle 2.54mm 2 10pin 4.1A 760nm 金 黑色 贴片安装 12.7mm(长度)*6.6mm(高度)
供应商型号: 200-HLE10502SDVBELC
供应商: Mouser
标准整包数: 1

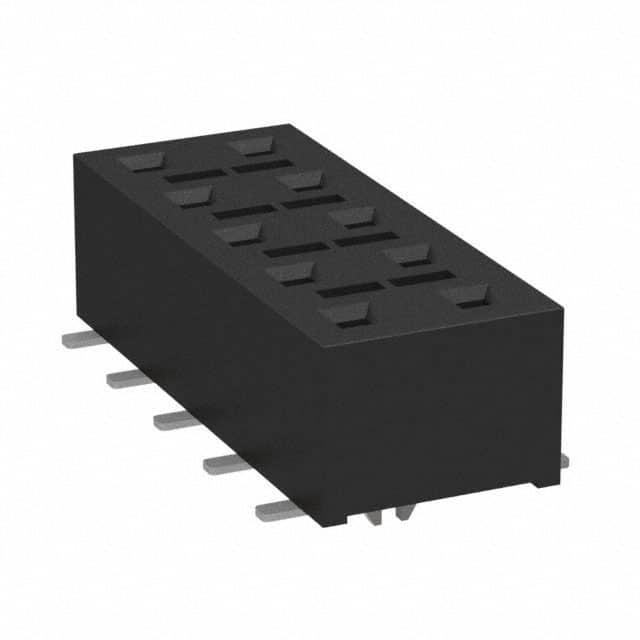

SAMTEC 矩形连接器 - 针座 - 插座/母插口 HLE-105-02-S-DV-BE-LC

HLE-105-02-S-DV-BE-LC概述

    电子元器件技术手册解析:HLE-DV系列接插件

    产品简介


    HLE-DV系列接插件是专为高密度连接而设计的表面贴装型连接器,广泛应用于各种电子设备,如计算机、通讯设备、医疗仪器等。它能够提供稳定可靠的信号传输,适用于需要紧凑布局的应用场合。产品以其小巧的体积、稳定的性能和广泛的适用范围,在行业内获得了极高的评价。

    技术参数


    | 参数 | 规格 |

    | 针脚间距 | 2.54 mm(0.1 in) |
    | 插针直径 | 1.19 mm(0.047 in) |
    | 厚度 | 1.27 mm(0.05 in) |
    | 高度 | 5.05 mm |
    | 插头类型 | 表面贴装型 |
    | 典型针数 | 多种规格可选 |

    产品特点和优势


    - 高密度连接:通过精细的针脚间距设计,实现高密度连接,适合空间受限的应用。
    - 可靠连接:经过严格的测试验证,确保在恶劣环境下也能保持良好的连接稳定性。
    - 易于安装:表面贴装型设计简化了安装过程,提高了生产效率。
    - 兼容性强:与多种电子设备兼容,可以广泛应用于不同领域的电子产品。

    应用案例和使用建议


    应用案例:
    - 在计算机主板上用于CPU插座连接。
    - 医疗设备中的传感器接口。
    - 通讯设备中的信号传输模块。
    使用建议:
    - 安装时请遵循推荐的PCB布局指南,以确保连接器的最佳性能。
    - 对于高振动环境的应用,可以考虑增加固定措施来防止松动。

    兼容性和支持


    HLE-DV系列接插件与其他电子元件具有良好的兼容性,适用于标准的电路板设计。制造商提供了详尽的技术文档和支持服务,包括安装指导、故障排除等,确保用户在使用过程中无后顾之忧。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 检查焊接质量,确保焊接牢固。|
    | 插针损坏 | 更换新的接插件。 |
    | 信号传输不良 | 检查布线是否正确,确认没有短路或断路现象。|

    总结和推荐


    总体而言,HLE-DV系列接插件凭借其高密度连接、可靠性强、易于安装等特点,成为市场上备受推崇的产品之一。无论是对于需要紧凑设计的计算机主板,还是需要精确信号传输的医疗设备,HLE-DV都能满足用户的需求。因此,我们强烈推荐这款产品给所有追求高性能连接解决方案的工程师和技术人员。

HLE-105-02-S-DV-BE-LC参数

参数
类型 Bottom Entry,Push-Pull,Receptacle
针脚数 10pin
额定电流 4.1A
触头镀层 - 配接
防护等级 -
颜色 黑色
触头镀层厚度 - 配接 760nm
间距-配接 2.54mm
排数 2
长*宽*高 12.7mm(长度)*6.6mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

HLE-105-02-S-DV-BE-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-105-02-S-DV-BE-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC HLE-105-02-S-DV-BE-LC HLE-105-02-S-DV-BE-LC数据手册

HLE-105-02-S-DV-BE-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.577 ¥ 38.6757
25+ $ 3.9852 ¥ 33.6749
90+ $ 3.6936 ¥ 31.2109
540+ $ 2.9505 ¥ 24.9317
1035+ $ 2.5095 ¥ 21.2053
2520+ $ 1.8375 ¥ 15.5269
5040+ $ 1.3335 ¥ 11.2681
库存: 84
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 38.67
直接购买
加入购物车
