首页  >  产品百科  >  QTS-025-01-L-D-A-K-TR

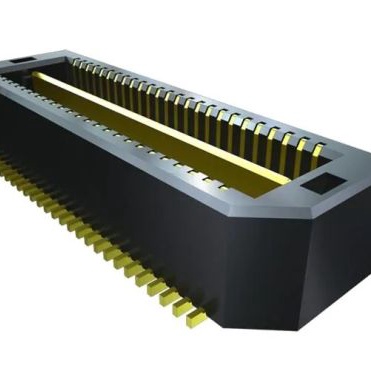

QTS-025-01-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.64mm间距50p双排排针, QTS系列, 水平, 表面
供应商型号: AV-A-SATQTS02501LDAKTR
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) QTS-025-01-L-D-A-K-TR

QTS-025-01-L-D-A-K-TR概述

    # Samtec High-Speed Double Row Terminal Assembly QTS-25 Series 技术手册

    产品简介


    Samtec公司推出的QTS-25系列高密度双排终端组装件,专为需要高可靠性和高性能的电子设备设计。该系列产品支持多种针距选项,具有广泛的针数和行数配置选择。它被广泛应用于计算机、通信设备、工业自动化及消费电子等领域,提供卓越的连接稳定性和电气性能。
    QTS-25系列终端组件采用双排设计,支持多达24行的空间排列,每行可选针距范围包括0.025英寸至0.100英寸。这些特点使其成为高密度布线和小型化设备的理想选择。

    技术参数


    以下是QTS-25系列的技术规格摘要:
    | 参数 | 值 |

    | 针数(每行) | 0.025, 0.050, 0.075, 0.100 |
    | 行数 | 24行 |
    | 插针材料 | 磷青铜 |
    | 接触区域镀层选项 | 金、锡铅 |
    | 插拔力 | ≥6盎司 |
    | 接地平面强度 | ≥1磅 |
    | 工作温度范围 | -40°C 至 +85°C |
    | 绝缘材料 | LCP,UL94V-0级 |

    产品特点和优势


    QTS-25系列的主要优势包括:
    - 高密度连接:灵活的针间距和行数选择,适合小型化和高密度电路板布局。
    - 多样化镀层选项:提供金、锡铅等多种镀层方案以满足不同应用需求。
    - 卓越的电气性能:确保低接触电阻和优良信号完整性。
    - 耐久性和可靠性:通过严格的机械和环境测试,保证长期使用的稳定性。
    - 易于集成:兼容多种包装形式(如托盘、带状卷轴),适应不同制造工艺需求。

    应用案例和使用建议


    应用案例
    QTS-25系列广泛应用于服务器主板、网络交换机、存储设备及医疗监测仪器中。例如,在服务器领域,该系列终端组件可用于高速背板互连系统,提供稳定的信号传输路径。
    使用建议
    1. 在进行组装时,应严格按照制造商提供的安装指南操作,避免过度弯曲插针。
    2. 对于高温环境的应用,建议选用重型金镀层以提高耐腐蚀性。
    3. 若需自动化生产,请优先考虑无锁紧装置(-K)版本,以简化自动插入流程。

    兼容性和支持


    QTS-25系列与其他标准插头兼容,并支持定制化设计服务。Samtec公司提供全面的技术支持,包括样品申请、工程咨询以及售后服务保障,确保客户能够快速有效地将产品融入到其设计方案中。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针变形 | 使用专用夹具辅助插入 |
    | 插拔力过大 | 检查插针清洁度并确认安装方向正确 |
    | 镀层脱落 | 更换指定型号产品以获得更佳防护效果 |

    总结和推荐


    综上所述,Samtec QTS-25系列高密度双排终端组装件凭借其优异的技术指标、多样化的设计选项以及可靠的性能表现,在多个行业中展现出极强的竞争优势。对于追求高效能且注重成本效益的应用场合,我们强烈推荐选用此系列产品。无论是在研发阶段还是量产部署过程中,Samtec始终致力于为客户提供最优质的服务和支持。

QTS-025-01-L-D-A-K-TR参数

参数
排数 2
长度- 堆叠高度 -
针脚数 50pin
触头镀层 - 柱(配接) -
触头镀层厚度 - 柱(配接) -
颜色 -
间距 640μm
端接 焊盘
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTS-025-01-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTS-025-01-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 板垫片/叠接器(板对板) SAMTEC QTS-025-01-L-D-A-K-TR QTS-025-01-L-D-A-K-TR数据手册

QTS-025-01-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
13+ $ 13.4436 ¥ 118.9754
39+ $ 13.3267 ¥ 117.9409
库存: 355
起订量: 13 增量: 1
交货地:
最小起订量为:13
合计: ¥ 1546.68
直接购买
加入购物车
