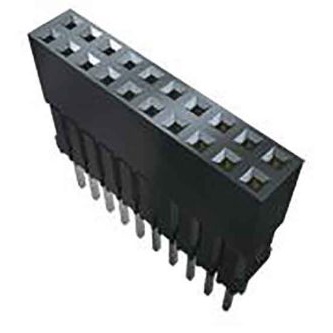

ESQ-108-14-G-S

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距8p单排排母 加高排母, ESQ系列, 直角, 通孔安装
供应商型号: ET-2667402
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 ESQ-108-14-G-S

ESQ-108-14-G-S概述


    产品简介


    本文介绍的是Samtec公司生产的ESQ和ESW系列电子元器件。这些产品主要用于连接器领域,适用于多种应用场景,如PC/104标准下的J1、J2和P1、P2连接。该系列产品提供了标准插入力(Standard Insertion Force)和低插入力(Low Insertion Force)两种版本,以满足不同客户的需求。

    技术参数


    - 插座类型: ESW (Solder Tail), ESQ (Square Tail)
    - 引脚间距: 2.54 mm (.100")
    - 每排引脚数: 1到36个
    - 引脚镀层: 可选10 µ" (0.25 µm)金接触(-L),或20 µ" (0.51 µm)金接触(-G)
    - 插入深度: 3.68 mm (.145") 到 6.35 mm (.250")
    - 额定电流: ESW/TSW: 每针5.2 A (2个电源引脚); ESQ/TSW: 每针5.7 A (2个电源引脚)
    - 电压等级: 550 VAC,当与TSW或ESQ配合使用时
    - 工作温度范围: 金接触:-55°C 至 +125°C; 锡接触:-55°C 至 +105°C
    - 最大循环次数: 100次(使用10 µ" (0.25 µm)金)
    - 产品认证: RoHS合规;仅可波峰焊接

    产品特点和优势


    - 高性能: 高电流承载能力和高电压等级使其在多种工业应用中表现优异。
    - 兼容性广: 可与TSW、MTSW、EW、MTLW、TSS、ZSS、TSM、DW、ZW、HW、TSSH和HTSS系列进行配合使用。
    - 低插入力设计: 提供标准插入力和低插入力选项,便于安装和维护。
    - 多样化选择: 提供不同的引脚数量、排列方式以及镀层选项,满足不同应用场景的需求。

    应用案例和使用建议


    应用案例
    1. PC/104标准应用: 如在J1/P1连接中,使用ESQ-132-14-G-D作为标准插入力连接器。
    2. 嵌套式插座: ESQ系列提供自嵌套插座设计,非常适合需要高可靠性的场合。
    使用建议
    - 在选择ESQ系列时,根据实际电流需求选择合适的镀层,确保连接器寿命。
    - 确保正确选择插针数量和排列方式,以适应具体的应用场景。

    兼容性和支持


    - 兼容性: 该系列与多个标准型号的连接器相兼容,确保了广泛应用的灵活性。
    - 支持: 厂商提供详细的技术文档和在线支持,帮助用户解决技术难题。

    常见问题与解决方案


    - 问题: 插入深度不够导致连接不良。
    - 解决方法: 确认使用的连接器型号及其插入深度,根据产品规格书选择正确的型号。

    - 问题: 镀层氧化影响接触性能。
    - 解决方法: 定期清洁和维护连接器,保持良好的接触状态。

    总结和推荐


    总的来说,ESQ和ESW系列连接器凭借其高性能、广兼容性和多样化的选项,在连接器市场上具有很强的竞争优势。推荐在需要高可靠性、强电流承载能力的工业应用中使用。同时,其多样的选择和厂商的支持也为用户提供了极大的便利。

ESQ-108-14-G-S参数

参数
触头端接 -
针脚数 8pin
类型 Elevated Socket,Push-Pull
颜色 黑色
触头类型 Forked
紧固类型 推挽式
排数 1
长*宽*高 20.5mm(长度)*2.41mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装
