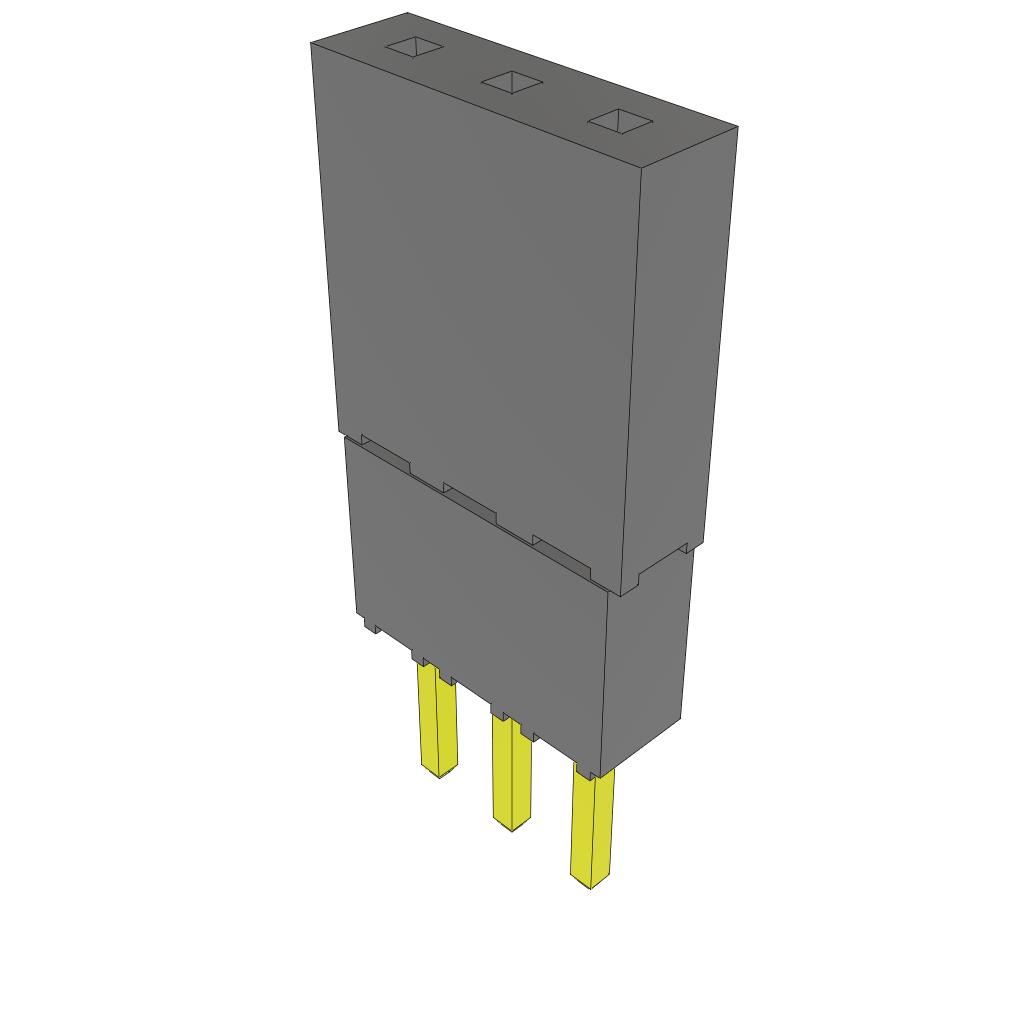

ESQ-103-23-G-S

厂牌: SAMTEC
产品描述: Elevated Socket,Push-Pull 2.54mm 1 3pin 5.7A 510nm 金 黑色 通孔安装 8mm(长度)*2.41mm(高度)
供应商型号: SR-ESQ-103-23-G-S
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 插座/母插口 ESQ-103-23-G-S

ESQ-103-23-G-S概述


    产品简介


    本文介绍的是由Samtec公司生产的ESQ-1XX-XX-X-X-XXX-XX-X-XX系列连接器。这是一种高性能的连接器,适用于多种电子设备的连接需求,特别是在电信、数据中心、汽车电子和消费电子等领域有广泛应用。本连接器采用了独特的设计,以确保其在高密度、高速度和高可靠性要求的应用中表现出色。

    技术参数


    以下是从技术手册中提取的技术参数:
    - 尺寸:尾部长度最大为0.300英寸(7.62毫米)。
    - 接触材料:磷青铜。
    - 绝缘材料:液晶聚合物(LCP),具有UL 94 V0阻燃等级。
    - 接触镀层选项:
    - G:接触区域20微英寸金,尾部3微英寸金。
    - T:接触区域和尾部均采用磨砂锡。
    - S:接触区域30微英寸选择性金,尾部磨砂锡。
    - H:接触区域30微英寸重金,尾部3微英寸金。
    - L:接触区域10微英寸轻金,尾部磨砂锡。
    - 安装方式:通过多剪切和旋转剪切进行安装。
    - 公差:尾部最大弯曲度为0.003英寸/英寸,最大切割毛刺为0.010英寸(0.25毫米);尾部一侧的最大切割毛刺为0.020英寸(0.51毫米)。
    - 包装标准:根据Samtec公司的包装效率标准(SPES)进行包装。

    产品特点和优势


    - 高性能材料:采用磷青铜作为接触材料,具有良好的导电性和耐腐蚀性。
    - 多样的镀层选项:提供不同的镀层选项,以满足不同应用场景的需求。
    - 高可靠性和稳定性:确保连接器在高密度、高速度环境下仍能保持良好的电气性能。
    - 安装简便:通过多剪切和旋转剪切方式进行安装,操作简单方便。

    应用案例和使用建议


    - 应用案例:该连接器常用于电信设备、数据中心服务器、汽车电子系统和消费电子产品中。
    - 使用建议:
    - 在安装过程中,严格按照技术手册的步骤进行操作,确保正确安装。
    - 定期检查连接器的状态,确保其长期稳定运行。
    - 在高密度环境中使用时,建议采用多排连接器以提高空间利用率。

    兼容性和支持


    - 兼容性:该连接器适用于多种电子设备,特别是需要高密度连接的应用场合。
    - 支持和服务:Samtec公司提供了全面的支持服务,包括技术支持、维修和替换服务。

    常见问题与解决方案


    - 问题:连接器接触不良。
    - 解决方案:检查接触面是否有污垢或损伤,必要时重新清洁或更换连接器。
    - 问题:安装过程中出现错位。
    - 解决方案:严格按照安装指南操作,确保每个部件准确到位。
    - 问题:接触电阻异常。
    - 解决方案:检查接触镀层是否完好,必要时更换镀层或连接器。

    总结和推荐


    ESQ-1XX-XX-X-X-XXX-XX-X-XX系列连接器以其高性能、多功能性和可靠性在电子元器件市场上具有显著的竞争优势。该产品特别适合于电信、数据中心、汽车电子和消费电子等领域的应用。建议在设计和制造过程中考虑使用这款连接器,以确保系统的高效运行和稳定性。
    总体而言,Samtec公司的ESQ-1XX-XX-X-X-XXX-XX-X-XX连接器是一款值得信赖的产品,其卓越的性能和广泛的应用范围使其成为电子设备连接的理想选择。

ESQ-103-23-G-S参数

参数
防护等级 -
额定电流 5.7A
间距-配接 2.54mm
排数 1
类型 Elevated Socket,Push-Pull
颜色 黑色
针脚数 3pin
触头镀层厚度 - 配接 510nm
触头镀层 - 配接
长*宽*高 8mm(长度)*2.41mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

ESQ-103-23-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ESQ-103-23-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 插座/母插口 SAMTEC ESQ-103-23-G-S ESQ-103-23-G-S数据手册

ESQ-103-23-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.525 ¥ 12.7643
500+ $ 1.3 ¥ 10.881
1000+ $ 1.0125 ¥ 8.4746
2000+ $ 0.9125 ¥ 7.6376
5000+ $ 0.725 ¥ 6.0683
库存: 244
起订量: 204 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1276.43
