首页  >  产品百科  >  HTST-117-01-L-DV

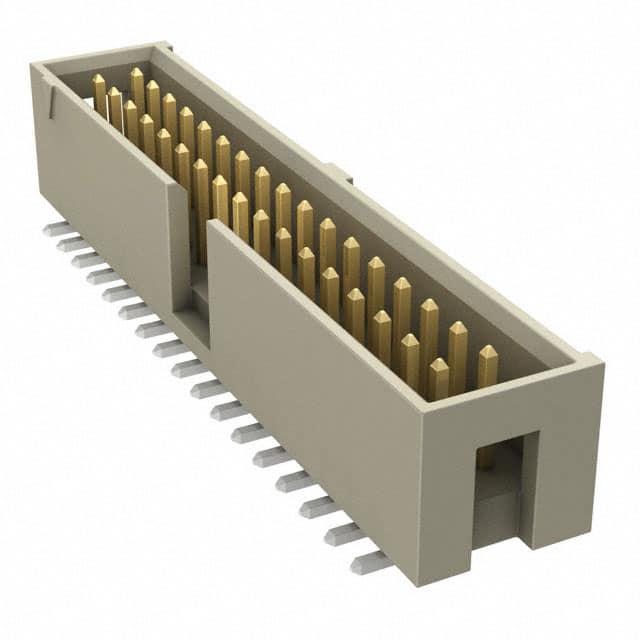

HTST-117-01-L-DV

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距34p双排排针, HTST系列, 直角, 表面
供应商型号: 200-HTST11701LDV
供应商: Mouser
标准整包数: 1

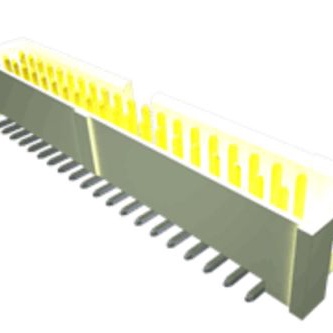

SAMTEC 矩形连接器 - 针座 - 公插针 HTST-117-01-L-DV

HTST-117-01-L-DV概述


    产品简介


    本篇文档将介绍Samtec公司的TST, HTST和ZST系列的电子元器件。这些连接器主要用于电缆对板、电缆对电缆及板对板的连接。其广泛应用于工业自动化、通信设备、计算机外围设备以及其他需要高可靠性连接的应用领域。

    技术参数


    - 插针间距: 2.54mm (0.100")
    - 绝缘材料:
    - TST, ZST: 黑色玻璃填充聚酯
    - HTST: 天然LCP
    - 绝缘电阻: ≥5000 MΩ
    - 终端材料: 磷青铜
    - 镀层选项: Au (金) 或 Sn over 50µ" (1.27 µm) Ni (镍)
    - 电流容量: 每个插针3.4A(双插针通电)
    - 操作温度范围:
    - Au: -55°C 至 +125°C
    - Sn: -55°C 至 +105°C
    - 阻燃等级: UL 94V-O
    - 电压等级: 425 VAC/600 VDC
    - RoHS合规: 是

    产品特点和优势


    TST, HTST和ZST系列连接器采用高品质材料制造,具有出色的电气特性和机械稳定性。它们具备高绝缘电阻、良好的温度适应能力和UL认证的阻燃等级,特别适合需要在严苛环境中保持稳定工作的场合。这些连接器还提供了多种插针布局和样式选择,满足不同应用的需求。

    应用案例和使用建议


    这些连接器可广泛用于工业控制系统、通信网络、医疗设备等领域。例如,在自动化生产线中,它们可以作为信号传输的关键部件,确保系统的可靠运行。建议在使用时注意环境温度的影响,特别是当选用Sn镀层的连接器时,确保工作温度不超过+105°C。

    兼容性和支持


    这些连接器可与多种Samtec品牌的其他组件兼容,例如IDSD系列。对于定制需求,客户必须先获得Samtec的批准并在特定图纸上确认要求。Samtec提供详尽的技术支持和维护服务,包括通过电子邮件(ipg@samtec.com)咨询具体的设计和安装问题。

    常见问题与解决方案


    1. 问题: 连接器在高温下性能下降。
    - 解决方法: 使用Au镀层以提高温度适应性。

    2. 问题: 安装过程中发现插针位置不准确。
    - 解决方法: 确保按照制造商的指示正确安装,并检查是否存在机械对准问题。

    总结和推荐


    总的来说,TST, HTST和ZST系列连接器以其卓越的电气性能、广泛的温度适应性和高可靠性,成为各种工业应用的理想选择。我们强烈推荐这些产品给需要高性能连接解决方案的工程师和技术专家们。

HTST-117-01-L-DV参数

参数
针脚数 34pin
类型 Header,Push-Pull
额定电流 3.4A
间距-配接 2.54mm
防护等级 -
排数 2
触头镀层厚度 - 配接 250nm
触头镀层 - 配接
颜色 -
长*宽*高 50.8mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

HTST-117-01-L-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTST-117-01-L-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTST-117-01-L-DV HTST-117-01-L-DV数据手册

HTST-117-01-L-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.1405 ¥ 43.4372
55+ $ 4.0608 ¥ 34.3138
110+ $ 3.8664 ¥ 32.6711
506+ $ 2.898 ¥ 24.4881
1001+ $ 2.604 ¥ 22.0038
2508+ $ 2.037 ¥ 17.2127
5005+ $ 1.4595 ¥ 12.3328
库存: 38
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 43.43
直接购买
加入购物车
