首页  >  产品百科  >  FT5-15-01-L-RA-K-TR

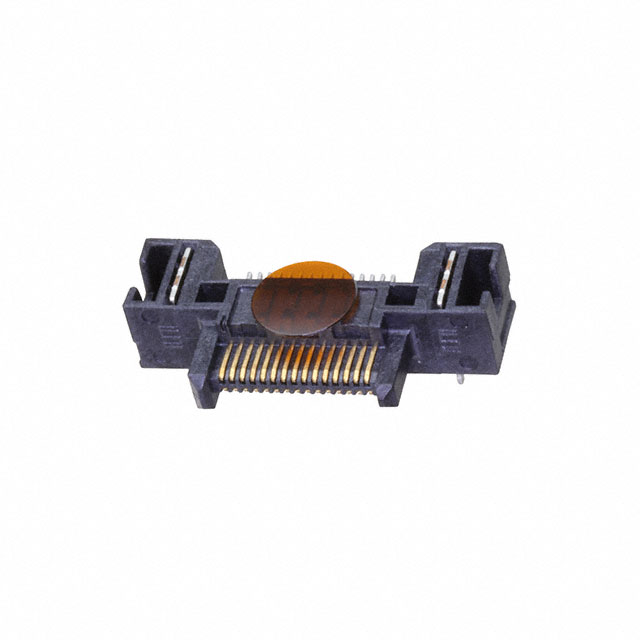

FT5-15-01-L-RA-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.5mm间距15p双排排针, FT5系列, 直角
供应商型号: 3658791
供应商: 海外现货
标准整包数: 1

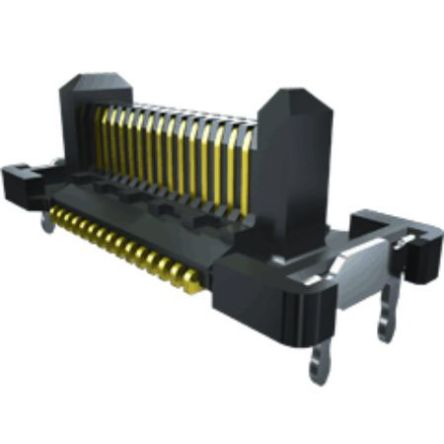

SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) FT5-15-01-L-RA-K-TR

FT5-15-01-L-RA-K-TR概述


    产品简介


    产品名称: FT5-XX-01-X-RA-X-XR终端条带
    产品类型: 插拔式连接器
    主要功能: 该终端条带提供一种可靠的电气连接解决方案,适用于各种高性能电子设备。通过其独特的直角(Right Angle)设计,可有效节省空间并提高布线效率。
    应用领域: 广泛应用于通信设备、医疗设备、工业自动化控制、汽车电子等领域。

    技术参数


    | 参数 | 规格 |

    | 尺寸 | 8.65 mm (0.341 in) |
    | 推出力 | 信号:0.65 N (0.15 lb), 焊接片:2.22 N (0.5 lb) |
    | 材料 | 绝缘体:液晶聚合物(LCP),黑色
    终端和焊接片:磷青铜 |
    | 走线间距 | 0.5 mm |
    | 工作温度范围 | 未指定 |

    产品特点和优势


    - 高效紧凑的设计:采用直角设计,使得该终端条带在布局上更为灵活,特别适合空间受限的应用环境。
    - 优异的机械性能:通过严格的力学测试,确保其具有出色的耐用性和可靠性。
    - 高标准材料:选用液晶聚合物和磷青铜作为主要材料,提供了卓越的绝缘性和导电性。
    - 易于集成:标准接口和规范化的组装方式使其能够轻松集成到多种设备中。

    应用案例和使用建议


    案例: 在一款小型通信设备中,由于内部结构复杂,空间非常有限,FT5-XX-01-X-RA-X-XR终端条带帮助实现了高效而紧凑的电路板布局,从而提升了设备的整体性能和稳定性。
    建议: 在安装过程中,确保所有接触点均清洁无尘,并按要求施加适当的力度以确保可靠的连接。对于复杂多层板,建议进行详细的机械设计验证,确保整体装配精度。

    兼容性和支持


    兼容性: 该终端条带支持5 mm间距的标准连接需求,能够与其他电子元器件无缝对接。
    支持: 供应商Samtec提供全方位的技术支持,包括详细的安装指南、在线FAQ及24小时客服服务。

    常见问题与解决方案


    1. 问题: 安装时插针对齐困难。
    解决方案: 使用专用工具辅助安装,并确保每一步操作符合技术手册中的规定步骤。
    2. 问题: 连接不稳定。
    解决方案: 检查插针是否有损坏或变形,确保所有连接器组件正确安装且紧固到位。

    总结和推荐


    综上所述,FT5-XX-01-X-RA-X-XR终端条带凭借其独特的设计和高可靠性的制造工艺,在多个领域表现出色。无论是在紧凑的空间内还是在需要高机械强度的应用环境中,它都是一个理想的解决方案。因此,我强烈推荐这款产品给需要高性能连接器的工程师和设计师们。
    以上信息是基于所提供的技术手册编制而成,具体细节请参阅官方文档或直接联系供应商获取最新资料。

FT5-15-01-L-RA-K-TR参数

参数
板上高度 4.17mm
针脚数 30pin
接合堆叠高度 -
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 500μm
排数 2
触头镀层
长*宽*高 17.6mm*22mm*8.65mm
通用封装 SMD,P=0.5mm,卧贴
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FT5-15-01-L-RA-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FT5-15-01-L-RA-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC FT5-15-01-L-RA-K-TR FT5-15-01-L-RA-K-TR数据手册

FT5-15-01-L-RA-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 39.6103
10+ ¥ 38.0259
25+ ¥ 35.4908
50+ ¥ 34.8571
100+ ¥ 34.2233
550+ ¥ 34.2233
库存: 19
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 39.61
直接购买
加入购物车
