首页  >  产品百科  >  ZF1-25-01-T-WT

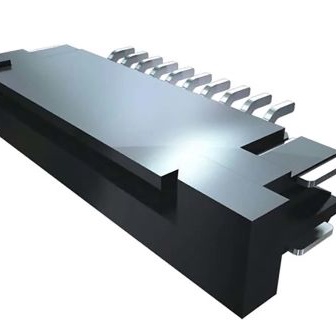

ZF1-25-01-T-WT

产品分类: FFC/FPC连接器
厂牌: SAMTEC
产品描述: Samtec 25p FPC插座 边缘连接器, ZF1系列, 表面
供应商型号: N-ZF1-25-01-T-WT
供应商: 云汉优选
标准整包数: 1
SAMTEC FFC/FPC连接器 ZF1-25-01-T-WT

ZF1-25-01-T-WT概述

    ZF1 & FC1 系列电子元器件产品技术手册

    1. 产品简介


    ZF1系列和FC1系列是Samtec公司生产的扁平柔性电缆(Flat Flexible Cable,简称FFC)插座,主要用于连接电子设备中的扁平柔性电缆。这类产品广泛应用于消费电子、工业自动化、通信设备等领域。其中,ZF1系列特别适合需要频繁插拔操作的应用场合,而FC1系列则更适用于工业控制和汽车电子系统中。

    2. 技术参数


    - 绝缘材料: 液晶聚合物(Liquid Crystal Polymer)
    - 接触材料: 白铜(Phosphor Bronze)
    - 镀层: 锡(Sn)覆40微英寸(1.02微米)镍(Ni)
    - 焊接端子材料: 白铜(Phosphor Bronze)
    - 工作温度范围: -55°C 到 +105°C
    - 无铅焊料适用: 是
    - 表面贴装技术(SMT)引脚共面性: 最大0.10毫米(0.004英寸)

    3. 产品特点和优势


    ZF1系列和FC1系列产品的特点是具有优异的电气性能和机械强度,能够在严苛的工作环境中稳定运行。它们具有低插入力(Low Insertion Force,LIF)设计,使得插拔操作更加方便快捷。此外,产品采用磷青铜材料,具有出色的耐腐蚀性和导电性。通过锡覆镍的电镀工艺,进一步提升了产品的抗腐蚀能力和使用寿命。这些特点使ZF1和FC1系列成为在高可靠性和高性能需求场景下的理想选择。

    4. 应用案例和使用建议


    - 消费电子产品: ZF1和FC1系列可以用于笔记本电脑、智能手机等设备中的显示器连接。
    - 工业自动化: 在机器人控制系统中,这些插座可用于传感器和执行器之间的信号传输。
    - 汽车电子系统: 适用于车身控制模块、车载信息娱乐系统的内部连接。
    使用建议: 为了确保最佳性能,建议在安装时严格遵守Samtec公司的PCB布局指南。对于频繁插拔的应用,建议使用ZF1系列,而对于工业控制和汽车电子系统,FC1系列则是更好的选择。同时,考虑到某些长度、样式和选项可能非标准且不可退换,应在购买前确认所需规格。

    5. 兼容性和支持


    ZF1系列与FJ WT兼容,而FC1系列则可与FJ兼容。此外,Samtec公司提供全面的技术支持和服务,包括定制化要求的批准和特定设计图纸的识别。客户可以根据具体需求联系Samtec获取更多技术支持和咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插座无法正常插拔 | 确保正确对齐并检查是否有异物阻碍。|
    | 插座寿命过短 | 检查是否遵循正确的插拔方法,减少不必要的弯折。|
    | 插座接触不良 | 重新焊接端子或将插座送回制造商进行检查。|

    7. 总结和推荐


    总体而言,ZF1系列和FC1系列作为高质量的扁平柔性电缆插座,在电气性能、机械强度和耐用性方面表现出色,能够满足各种复杂应用场景的需求。尤其在高可靠性要求的工业和汽车电子领域,这些产品展现出了显著的竞争优势。强烈推荐在高要求的应用中选用ZF1和FC1系列插座。

ZF1-25-01-T-WT参数

参数
额定电流 1.9A
针脚数 25pin
端接 焊盘
外壳颜色 自然色
扁平柔性类型 FFC
触头镀层
间距 1mm
连接器/触头类型 底部
板上高度 3mm
长*宽*高 32mm(长度)*6.8mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

ZF1-25-01-T-WT厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZF1-25-01-T-WT数据手册

厂牌 PDF简要描述 下载
SAMTEC FFC/FPC连接器 SAMTEC ZF1-25-01-T-WT ZF1-25-01-T-WT数据手册

ZF1-25-01-T-WT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
150+ $ 0.9328 ¥ 7.9288
1000+ $ 0.6901 ¥ 5.8659
2000+ $ 0.6324 ¥ 5.3754
库存: 3523
起订量: 150 增量: 1
交货地:
最小起订量为:150
合计: ¥ 1189.32
直接购买
加入购物车
