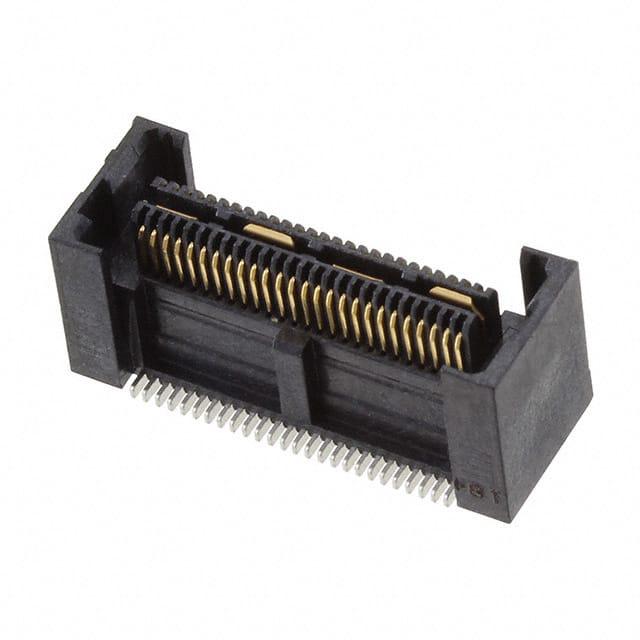

QFS-026-06.25-SL-D-A

厂牌: SAMTEC
产品描述: Samtec 0.635mm间距52p双排排母 板对板, QFS系列, 直角, 表面
供应商型号: SR-QFS-026-06.25-SL-D-A
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QFS-026-06.25-SL-D-A

QFS-026-06.25-SL-D-A概述


    产品简介


    本产品为一款高性能的QFS(Quad Flat Single)系列连接器,主要用于高速数据传输和电源分配等领域。QFS连接器以其紧凑的结构设计和高密度引脚布局,广泛应用于通信设备、计算机系统及各类工业控制设备中。

    技术参数


    - 引脚数量:26、52、78、104、130(每行)
    - 镀层规格:
    - -L:10µ"选择性金镀在接触区域,尾部为镀锡层(参见表7)
    - -H:30µ"金镀在接触区域,尾部镀3µ"金(参见表7)
    - -S:30µ"选择性金镀在接触区域,尾部为镀锡层(参见表7)
    - -SL:10µ"选择性金镀在接触区域,尾部为镀锡层(参见表7)
    - 端子厚度:0.635mm
    - 绝缘材料:LCP,颜色为黑色
    - 接点材料:磷青铜
    - 尺寸:(根据引脚数量不同而变化)

    产品特点和优势


    1. 高密度引脚布局:通过紧凑的设计,能够在有限的空间内提供更多的信号传输路径。
    2. 多种镀层选项:提供了不同的镀层规格以满足不同应用场景的需求。
    3. 双排终端条设计:便于安装和布线,提高了连接器的可靠性和稳定性。
    4. 多种引脚选项:用户可以根据需求选择适合的引脚配置,例如电源引脚、射频引脚等。

    应用案例和使用建议


    应用案例
    - 通信设备:QFS连接器可用于电信基站、光纤通信设备中,实现高速的数据传输。
    - 计算机系统:适用于服务器、路由器等设备中的内部连接。
    - 工业控制设备:用于工业自动化控制系统中,提高系统的可靠性。
    使用建议
    1. 在设计电路时,需要考虑连接器的机械和电气性能,以确保最佳的使用效果。
    2. 安装过程中,应严格按照制造商的指导手册进行操作,避免对连接器造成损伤。
    3. 对于高频率的应用场合,应特别注意射频引脚的选择和使用方法。

    兼容性和支持


    - 兼容性:QFS连接器与市场上主流的电路板和系统兼容,可广泛应用于各种电子设备。
    - 技术支持:SAMTEC公司提供全面的技术支持服务,包括产品咨询、设计指导和技术培训等。

    常见问题与解决方案


    1. 问题:连接器插拔时出现松动。
    - 解决方案:检查安装是否正确,确保连接器已完全插入并固定到位。
    2. 问题:电源引脚发热严重。
    - 解决方案:确认电源引脚的电流负载是否符合规定要求,必要时增加散热措施。
    3. 问题:信号传输不稳定。
    - 解决方案:检查信号线是否有干扰源,适当增加屏蔽措施或调整信号线的走线布局。

    总结和推荐


    总体而言,QFS连接器凭借其高密度引脚布局、多种镀层选项和稳定的电气性能,在高速数据传输和电源分配领域具有显著的优势。该产品广泛适用于各类通信设备、计算机系统及工业控制设备,是行业内值得信赖的选择。强烈推荐使用这款产品来提升您的电子设备的性能和可靠性。

QFS-026-06.25-SL-D-A参数

参数
触头镀层
板上高度 9.04mm
针脚数 52pin
接合堆叠高度 12mm,13mm,16mm
触头镀层厚度 250nm
类型 Center Strip Contacts,Receptacle
间距 640μm
排数 2
长*宽*高 11.69mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-026-06.25-SL-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-026-06.25-SL-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QFS-026-06.25-SL-D-A QFS-026-06.25-SL-D-A数据手册

QFS-026-06.25-SL-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
55+ $ 14.6375 ¥ 124.8579
110+ $ 11.65 ¥ 99.3745
220+ $ 10.65 ¥ 90.8445
495+ $ 8.65 ¥ 73.7845
1870+ $ 6.6625 ¥ 56.8311
5060+ $ 6.1625 ¥ 52.5661
10945+ $ 5.7 ¥ 48.621
库存: 165
起订量: 55 增量: 1
交货地:
最小起订量为:55
合计: ¥ 6867.18
直接购买
加入购物车
