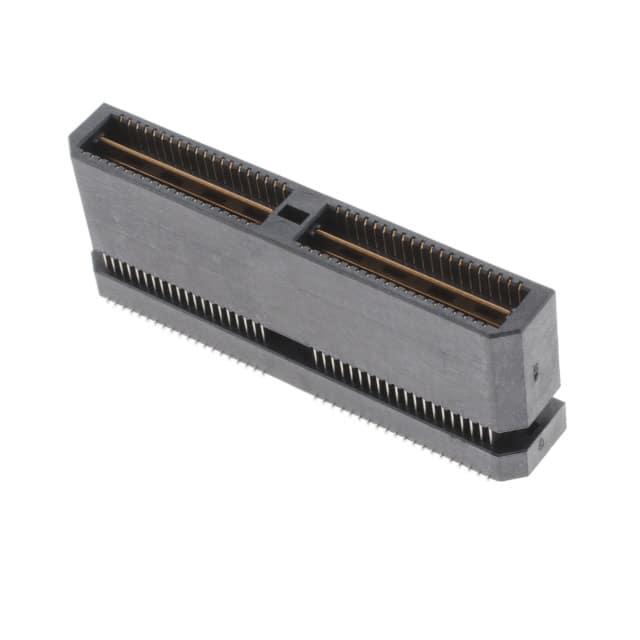

QTE-040-04-L-D-A-K-TR

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距80p双排排针, QTE系列, 水平, 表面
供应商型号: SR-QTE-040-04-L-D-A-K-TR
供应商: 海外现货
标准整包数: 100
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) QTE-040-04-L-D-A-K-TR

QTE-040-04-L-D-A-K-TR概述

    电子元器件产品技术手册

    产品简介


    本文档详细介绍了由Samtec公司生产的一种高性能电子元器件——双排高密度终端组件。这款电子元器件广泛应用于电子设备的连接和信号传输系统中,尤其适用于需要高密度和高性能连接的应用场景。产品型号包括QTE-XXX-XX-XXX-D-XXX-X-XX和T-1G1-XX-XX。

    技术参数


    根据技术手册,以下是该产品的关键技术和性能参数:
    - 引脚数:每行20至100个引脚(可选)
    - 引脚长度:0.168英寸至1.151英寸
    - 材料:绝缘体采用LCP,终端和接地平面均采用磷青铜
    - 电气特性:最小终端保持力为8盎司,最小接地平面保持力为1磅
    - 包装方式:可根据客户需求选择托盘、卷带包装等多种方式
    - 尺寸公差:引脚长度的公差为±0.01英寸,角度公差为±2度
    - 封装选项:多种插头和锁定选项可供选择,如自动放置锁紧夹(-LC)和摩擦锁紧(-FL)

    产品特点和优势


    - 高密度连接:该组件采用双排设计,使得引脚密度极高,适合紧凑空间应用。
    - 稳定可靠的电气性能:提供出色的电气连接稳定性,能够承受高强度的机械应力而不影响性能。
    - 多样化选项:丰富的包装和连接选项,满足不同客户的需求,增强了产品的灵活性和适应性。
    - 高可靠性:材料选用高质量的磷青铜,保证了组件在恶劣环境下仍能长期稳定运行。

    应用案例和使用建议


    该组件已在多种应用场景中得到验证,例如工业控制设备、通信设备、医疗设备和消费电子产品等。在使用时,需注意以下几个方面以确保最佳性能:
    - 在高频率应用场合,建议采用高频连接线缆以减少信号损耗。
    - 遵循制造商提供的安装指南进行组装,避免因不当操作导致的产品损坏。
    - 定期检查连接点,确保其始终处于良好状态,延长产品的使用寿命。

    兼容性和支持


    该组件与其他Samtec公司的产品具有良好的兼容性,可以轻松集成到现有的系统中。制造商提供全面的技术支持和维护服务,包括在线帮助文档、培训课程和技术支持热线等,以确保用户能够充分利用产品的全部功能。

    常见问题与解决方案


    - 问题:插入力过高,难以手动安装。
    - 解决方法:避免使用带有自动放置锁紧夹(-LC)选项的产品。对于需要自动放置的场合,推荐采用手动安装方式进行安装。
    - 问题:产品使用一段时间后,接触不良。
    - 解决方法:定期检查并清洁连接点,确保接触面无污垢和氧化物。必要时可更换磨损严重的部件。

    总结和推荐


    综上所述,该款双排高密度终端组件在电气性能、可靠性及多样性方面表现出色,能够满足大部分高性能连接需求。尽管某些选项可能会增加成本,但这些额外的功能无疑提高了产品的竞争力。因此,推荐对高密度连接有较高要求的应用场景选用此产品。

QTE-040-04-L-D-A-K-TR参数

参数
板上高度 15.24mm
针脚数 80pin
接合堆叠高度 16mm
触头镀层厚度 250nm
类型 Header,Outer Shroud Contacts
间距 800μm
排数 2
触头镀层
长*宽*高 40mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QTE-040-04-L-D-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-040-04-L-D-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 阵列/边缘型/夹层式(板对板) SAMTEC QTE-040-04-L-D-A-K-TR QTE-040-04-L-D-A-K-TR数据手册

QTE-040-04-L-D-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 13.2625 ¥ 113.1291
250+ $ 11.2375 ¥ 95.8559
500+ $ 9.425 ¥ 80.3953
库存: 2894
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 11312.91
