IPD1-10-D-M

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC

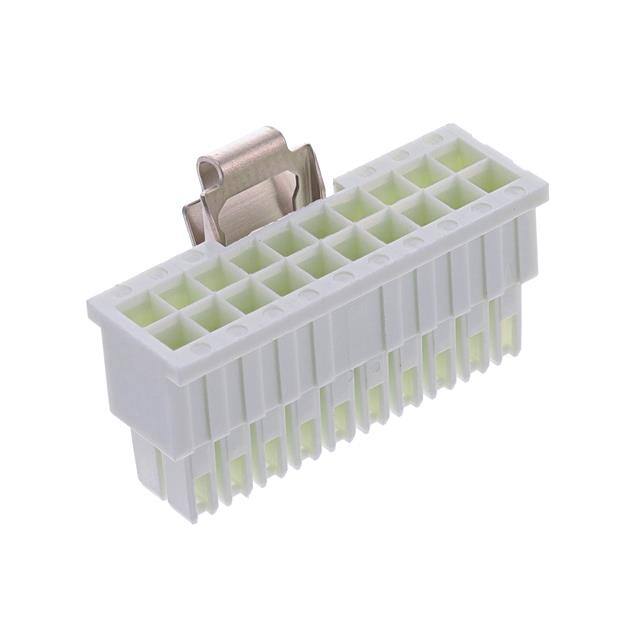

产品描述: Latch Lock,Receptacle 2 20pin Female Socket 压接 白色 导线安装,自由悬挂,通孔安装 26.8mm(长度)
供应商型号: 200-IPD110DM
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPD1-10-D-M

IPD1-10-D-M概述


    产品简介


    本产品为一款高度可靠的电连接器——IPD1系列连接器,属于离散线用绝缘体与锁扣组件。它主要用于需要高密度连接的应用场合,如电信设备、工业控制系统、数据通信系统等领域。IPD1系列连接器通过提供多种配置选项来满足不同用户的特定需求,使其成为电子设备设计和组装的理想选择。

    技术参数


    - 插针数:可从-02至-25每行配置(可根据具体型号而定)。
    - 锁扣选项:
    - `-M`:金属锁扣(参见图1)
    - (无填入表示塑料锁扣,参见图8和图10第2页)
    - 行规格:
    - `-S`:单行
    - `-D`:双行
    - 极化选项:
    - `-P`:极化(参见图2)(不可与`-K`, `-GP`选项同时使用)
    - `-K`:键控极化(参见图3)(不可与`-P`, `-GP`选项同时使用)
    - `-GP`:导柱(参见图5第2页)(不可与`-P`, `-K`选项同时使用)
    - 方向选项:`-H`(仅限双行配置)(参见图7第2页)
    - 材料:
    - 单行:尼龙,UL 94 V2等级
    - 双行:尼龙,UL 94 V0等级
    - 锁扣:镀镍铍铜(#25,半高)

    产品特点和优势


    1. 多样化的配置选项:IPD1系列连接器提供了广泛的插针数量、锁扣类型、行规格、极化及方向选项,能够灵活应对不同的应用需求。
    2. 卓越的机械性能:锁扣提供高达1.000磅(4.45牛顿)的保持力,确保连接稳固可靠。
    3. 优异的电气特性:适用于广泛的工作电压和电流范围,具备出色的电气绝缘性能。
    4. 高标准的材料选择:采用UL认证的尼龙材料,确保长期使用的稳定性和耐久性。
    5. 方便的包装和运输:根据插针数的不同,提供相应的管装或盒装形式,便于存储和管理。

    应用案例和使用建议


    - 应用案例:IPD1系列连接器适用于需要高密度、可靠连接的场景,如工业控制系统的信号传输。例如,在自动化生产线中,可以用于机器间的信号传输,保证高效的数据传输速度和稳定性。
    - 使用建议:
    - 环境适应性:考虑到材料的吸湿性,建议在湿度较大的环境中存放时采取适当的防潮措施,避免产品性能下降。
    - 安装注意事项:在进行插拔操作时,应注意力度的控制,防止过度挤压导致插针损坏。对于极化选项的产品,需严格按照说明书中的指示进行连接,确保正确极化,以避免错误接线带来的问题。

    兼容性和支持


    IPD1系列连接器具有良好的兼容性,能够与市场上主流的电缆和接线端子配合使用。此外,制造商提供了详尽的技术文档和客服支持,以帮助客户在设计和使用过程中解决可能出现的问题。

    常见问题与解决方案


    1. 问题:插针接触不良
    - 解决方法:检查插针和插座是否完全对齐并牢固插入;确认没有尘埃或其他异物阻碍连接。
    2. 问题:锁扣失效
    - 解决方法:确保锁扣已正确安装,并且没有损坏。如果锁扣已经老化或磨损,建议更换新的锁扣组件。
    3. 问题:外观上有轻微瑕疵
    - 解决方法:这通常是由于模具加工过程中的微小缺陷造成的,不会影响正常使用。如需进一步确认,可联系制造商进行检验。

    总结和推荐


    IPD1系列连接器凭借其多样化的配置选项、卓越的机械和电气性能以及良好的兼容性,使其成为众多高要求应用的理想选择。其广泛的适用性和制造商提供的优质服务更是增加了其在市场竞争中的优势。因此,我强烈推荐此款连接器给正在寻找高可靠性的电连接解决方案的专业用户。

IPD1-10-D-M参数

参数
颜色 白色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 压接
针脚数 20pin
类型 Latch Lock,Receptacle
长*宽*高 26.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

IPD1-10-D-M厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。
