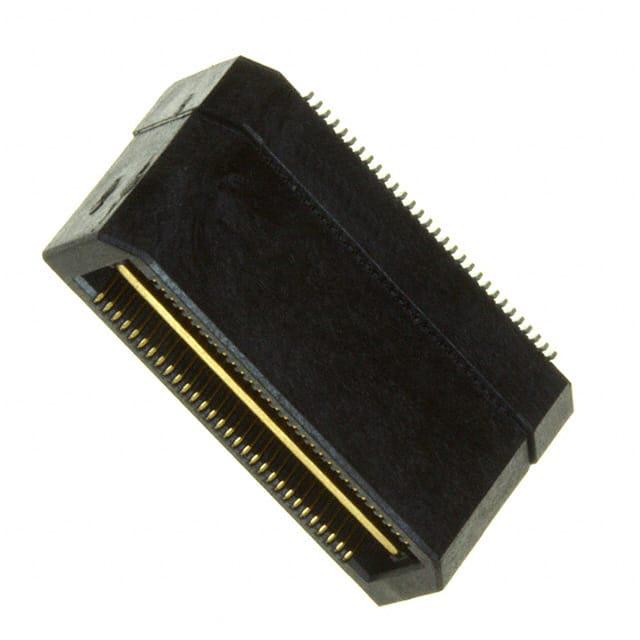

QTH-030-03-L-D-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针, QTH系列, 直角, 表面
供应商型号: SAM11623-ND
供应商: Digi-Key
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QTH-030-03-L-D-A-K

QTH-030-03-L-D-A-K概述


    产品简介




    本技术手册涵盖了由Samtec公司生产的QTH-30-XX-X-D-XX-A型双排高密度终端组件。这些组件主要用于电气连接,特别是在需要高密度连接的应用场合,如高速数据传输和电源分配。它们广泛应用于通信、计算机、工业自动化以及消费电子等领域。


    技术参数




    以下是根据手册提取的关键技术参数:

    - 针数选项:-030, -060, -090, -120, -150(每行)
    - 行间距:可选双行(使用QTH-30-XX-D-XX与QTHH-30-XX-D-XX)
    - 电镀规格:
    - -F:接触区域选择性金镀3 µin,尾部黄铜涂层
    - -L:接触区域选择性金镀10 µin,尾部黄铜涂层
    - -H:接触区域金镀30 µin,尾部金镀3 µin
    - -C:接触区域选择性金镀50 µin,尾部黄铜涂层
    - 引脚样式:-01, -02, -03, -04, -05, -06, -07, -08, -09, -10
    - 封装选项:
    - 导柱(GP):仅适用于-01和-02引脚样式
    - 摩擦锁扣(FL):不适用于带有导柱的型号
    - 固定锁扣(RT1):仅适用于-01引脚样式
    - 锁定卡(LC)
    - 锁扣(L):仅适用于-01引脚样式
    - 引脚位置公差:各引脚位置允许的最大偏差为±0.01 in
    - 材质:绝缘体为UL94V-0等级的LCP,黑色;端子和接地平面为磷青铜
    - 环境适应性:满足相关电气标准要求


    产品特点和优势




    该组件的主要优势在于其紧凑设计和高密度布局,能够实现可靠的电气连接和信号传输。此外,多样的电镀选项和引脚样式选择使其适用于不同的应用场景。独特的锁定和固定机制也确保了组件的长期稳定性。


    应用案例和使用建议




    这些组件常用于构建高速数据传输系统和复杂的电路板布局。例如,在高性能服务器中,QTH-30系列可用于建立多个高速数据通道。为了获得最佳效果,建议在安装时遵循制造商的指南,以确保引脚对齐和正确的锁定机制。对于高频应用,可以考虑使用具有更高电镀规格的型号以提高信号完整性。


    兼容性和支持




    该产品设计与QSH-D-GP兼容,但不适用于QSH-D-RA-GP选项。Samtec公司提供了详细的技术支持,包括产品文档、用户指南和售后咨询。如果您有任何疑问或需要技术支持,可以通过官方联系方式进行咨询。


    常见问题与解决方案




    | 问题描述 | 解决方案 |
    |--------------------------|--------------------------------------------|
    | 引脚无法完全插入 | 检查引脚和插座是否有异物或变形 |
    | 锁定机构失效 | 确保正确安装锁定装置并遵循安装步骤 |
    | 插入力过大 | 确认安装过程中引脚没有受到扭曲或弯曲 |


    总结和推荐




    总体而言,QTH-30-XX-X-D-XX-A型终端组件是一款高性能、高可靠性的产品,特别适合需要高密度连接和稳定信号传输的应用。由于其多样化的配置和优良的设计,它在多个领域都有广泛的适用性。我们强烈推荐此产品给那些寻求高质量连接解决方案的工程师和技术采购人员。

QTH-030-03-L-D-A-K参数

参数
触头端接 -
针脚数 60pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
紧固类型 -
排数 2
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘
