TFM-107-02-S-D-LC

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距14p双排排针, TFM系列, 直向
供应商型号: TFM-107-02-S-D-LC
供应商: 云汉优选
标准整包数: 1

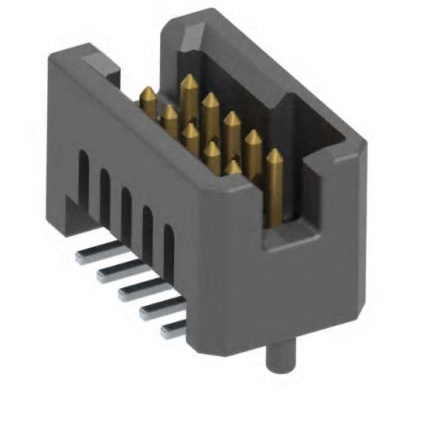

SAMTEC 矩形连接器 - 针座 - 公插针 TFM-107-02-S-D-LC

TFM-107-02-S-D-LC概述


    产品简介


    本产品为Samtec公司的TFM系列电连接器,广泛应用于电子设备的内部连接。该系列产品具备多种连接方式(通过孔和表面贴装)和不同数量的引脚位置,可以满足各种不同的应用场景需求。通过精细的设计和先进的制造工艺,TFM系列电连接器能够确保稳定且高效的电气连接,适用于工业控制、通信设备、计算机硬件及消费电子产品等领域。

    技术参数


    1. 引脚数量:-01至-50(所有位置均可选择)
    2. 排列方式:双排
    3. 引脚类型:通过孔和表面贴装
    4. 镀层选项:
    - -S:接触区域选择性镀30µ"金,尾部镀硬锡
    - -L:接触区域选择性镀15µ"金,尾部镀硬锡
    - -F:接触区域闪镀3µ"金,尾部镀硬锡
    - -H:接触区域选择性镀30µ"金,尾部镀3µ"金
    - -SM:接触区域选择性镀30µ"金,尾部镀硬锡
    - -LM:接触区域选择性镀15µ"金,尾部镀硬锡
    - -FM:接触区域闪镀3µ"金,尾部镀硬锡
    - -STL:接触区域选择性镀30µ"金,尾部镀锡铅合金(90/10±5%)
    5. 封装选项:
    - -A:对准销(需用TFM-XX-D-XX-A,参见表1)
    - -LC:锁扣片(需用LC-05-TM)
    - -RA:直角(仅在引脚样式-01可用)
    - -SA:铆接对准销(仅适用于表面贴装引脚样式)
    - -WT:焊接耳片(仅在-01、-02和-03引脚样式可用)
    - -RE1和-RE2:不同高度的直角插板(仅在-01引脚样式可用)
    - -SN和-SN2:焊钉(仅在-02引脚样式可用)
    - -DS:双螺钉下压(仅在-01和-02引脚样式可用)
    6. 机械特性:
    - 推出力:最低接触力为12盎司
    - 锁扣保留力:最低为8盎司
    - 引脚高度变化:最大0.005英寸
    - 终端毛刺:最大0.003英寸
    - 共面性:02至26号位置为0.004英寸,27至50号位置为0.006英寸
    7. 工作环境:
    - 色彩:黑色
    - 绝缘体材料:LCP,UL 94-V0等级

    产品特点和优势


    TFM系列电连接器采用精密设计和优质材料制造,具备出色的电气特性和机械强度。其中,选择性镀金和闪镀金技术不仅提高了导电性,还延长了产品的使用寿命。此外,多样化的安装选项(如直角安装、焊接耳片和双螺钉下压)使得这些连接器能够在各种复杂环境中保持稳定的性能。其高可靠的锁定机制也保证了连接器在高频振动条件下的稳定性。

    应用案例和使用建议


    应用案例
    - 工业控制设备:在工厂自动化系统中,TFM系列连接器用于传感器和执行器之间的数据传输,其可靠的连接性能确保系统的稳定运行。
    - 通信设备:TFM系列连接器在基站和路由器中的应用提高了数据传输的可靠性和效率。
    - 计算机硬件:在服务器和存储设备中,这些连接器保证了高速信号传输,提升了整体性能。
    使用建议
    - 防尘和防水:在恶劣环境下使用时,建议添加适当的防护措施以防止灰尘和水分进入连接器内部。
    - 固定措施:对于频繁振动的应用场合,使用双螺钉下压(-DS)或其他固定装置可以增强连接的稳定性。
    - 布线规划:合理规划电线路径,避免在安装过程中对连接器施加过大的拉力或扭力,以免影响连接的可靠性。

    兼容性和支持


    TFM系列电连接器与多种电子元件和设备具有良好的兼容性,可以根据具体的应用需求进行定制。Samtec公司提供全方位的技术支持和服务,包括安装指南、维护保养建议和产品升级服务,以帮助用户最大限度地发挥产品的性能。

    常见问题与解决方案


    1. 插入力过大:检查引脚是否有弯曲或扭曲现象,如有必要,重新校正引脚或更换连接器。
    2. 接触不良:确认引脚和插座之间的清洁度,确保无尘无油,使用合适的工具将引脚正确插入插座。
    3. 机械损坏:避免在安装或拆卸过程中对连接器施加不当的压力或应力,如需拆卸,建议使用专用工具。

    总结和推荐


    总体而言,TFM系列电连接器凭借其卓越的电气性能、机械强度和多样化的配置选项,在众多应用领域中展现出色的表现。其灵活的安装方式、优异的兼容性和完善的支持体系使其成为一种值得信赖的选择。我们强烈推荐使用该产品来提升电子设备的连接质量和可靠性。

TFM-107-02-S-D-LC参数

参数
排数 2
防护等级 -
类型 Header,Push-Pull
触头镀层厚度 - 配接 760nm
额定电流 2.9A
针脚数 14pin
触头镀层 - 配接
颜色 黑色
间距-配接 1.27mm
长*宽*高 12.07mm(长度)*5.72mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

TFM-107-02-S-D-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFM-107-02-S-D-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TFM-107-02-S-D-LC TFM-107-02-S-D-LC数据手册

TFM-107-02-S-D-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
