TSW-150-15-L-D

产品分类: 卡边缘连接器 - 其他
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距100p双排排针, TSW系列, 直角
供应商型号: 200-TSW15015LD
供应商: Mouser
标准整包数: 1

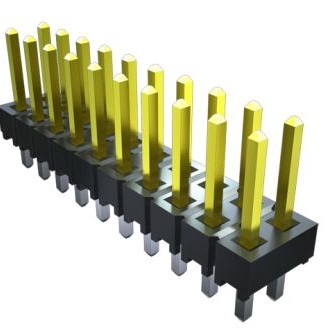

SAMTEC 卡边缘连接器 - 其他 TSW-150-15-L-D

TSW-150-15-L-D概述


    产品简介


    产品类型:电子连接器
    主要功能:用于实现电路板间的可靠电气连接,确保信号传输稳定高效。
    应用领域:广泛应用于通信设备、工业自动化、医疗设备、航空航天及消费电子产品等领域。

    技术参数


    - 间距:0.100英寸(2.54毫米)
    - 电流承载能力:
    - TSW mated with ESW: 5.2A
    - TSW mated with SSW: 5.7A
    - TSW mated with SLW: 5.2A
    - TSW mated with SSQ: 6.3A
    - TSW mated with SSM: 5.2A
    - TSW mated with BCS: 4.6A
    - TSW mated with SNT: 4.3A
    - 温度范围:-55°C 至 +125°C(金);-55°C 至 +105°C(锡)
    - 电压等级:
    - 与SSW搭配时:550V AC
    - 与BCS或ESQ搭配时:500V AC
    - 与BCS或SSM搭配时(-RA/-RE):450V AC
    - 与CES搭配时:400V AC
    - 绝缘材料:
    - TSW:黑色玻璃填充聚酯
    - HTSW:天然液晶聚合物
    - 终端材料:磷青铜
    - 镀层:金或锡镀于50微英寸(1.27微米)镍上
    - 认证:符合RoHS标准,铅自由可焊
    - 插拔寿命:高循环寿命

    产品特点和优势


    - 高可靠性:通过严格的质量控制和认证测试,确保长期稳定运行。
    - 广泛的兼容性:可与多种其他电子元器件和连接器配合使用,提高设计灵活性。
    - 多样化选择:提供不同间距、插针配置及镀层选项,满足不同应用场景的需求。
    - 良好的温度适应性:可在极端环境下保持高性能,适用于严苛环境中的应用。
    - 易于集成:插针和引脚布局合理,方便组装和焊接,提高生产效率。

    应用案例和使用建议


    - 通信设备:如路由器、交换机,需要高密度连接和稳定信号传输,适合使用此连接器系列。
    - 工业自动化:应用于自动化控制系统中,要求高电流承载能力和耐久性。
    - 医疗设备:在对清洁度和耐用性有较高要求的应用中,可以选择适合的镀层和材料以满足需求。
    - 消费电子产品:例如智能手表或无线耳机,需要小巧且可靠的连接器。
    使用建议:
    - 在选择连接器时,根据具体应用的电流需求选择合适的型号。
    - 在高湿度或腐蚀性环境中使用时,建议选用金镀层以增强防腐蚀性能。
    - 为确保良好的电气连接,应严格按照制造商提供的安装指南进行安装。

    兼容性和支持


    - 兼容性:与Samtec的其他产品如SSW、SSQ、ESW、BCS等具有良好的兼容性,可以轻松集成到现有系统中。
    - 技术支持:Samtec提供详尽的技术文档和客户支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    1. 问题:连接器在插拔过程中出现异常声音或摩擦力大。
    - 解决方案:检查连接器是否正确插入,插针是否对齐;如果仍存在问题,可能是内部弹簧或导电部分损坏,需更换新的连接器。
    2. 问题:接触电阻偏高。
    - 解决方案:检查连接器是否清洁,是否存在氧化或污染;必要时重新清洁连接器,并涂抹适量的导电润滑剂。
    3. 问题:无法顺利插入插头。
    - 解决方案:确认插针和插孔是否匹配;确保没有物理损伤或变形,必要时请更换新的连接器。

    总结和推荐


    综上所述,Samtec的HTSW和TSW系列连接器以其高可靠性、广泛的兼容性以及出色的温度适应性,在各类应用场景中表现出色。无论是在通信设备还是工业自动化领域,都能为用户提供稳定的电气连接解决方案。此外,Samtec提供的完善的技术支持和售后保障,也为用户使用这些产品提供了便利。因此,强烈推荐使用这些连接器,特别是对于那些对连接器质量和性能有较高要求的应用场合。

TSW-150-15-L-D参数

参数
长*宽*高 127mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级

TSW-150-15-L-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-150-15-L-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 卡边缘连接器 - 其他 SAMTEC TSW-150-15-L-D TSW-150-15-L-D数据手册

TSW-150-15-L-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.1525 ¥ 51.9886
10+ $ 5.797 ¥ 48.9847
100+ $ 4.2876 ¥ 36.2302
500+ $ 3.4755 ¥ 29.368
1000+ $ 2.898 ¥ 24.4881
2500+ $ 2.373 ¥ 20.0519
库存: 25
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 51.98
